SEAT HEATER SYSTEM PARTS LOCATION

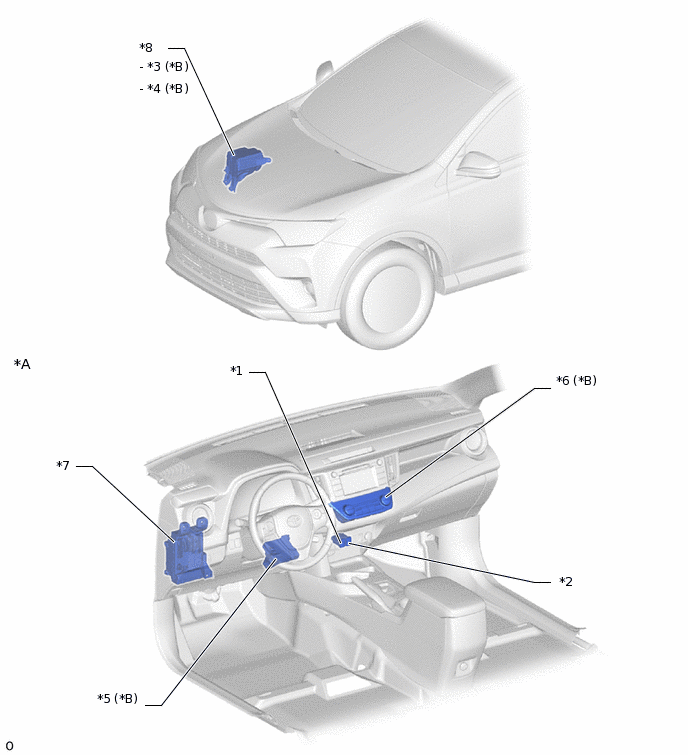

ILLUSTRATION
*A |
for LHD |
*B |
w/ Rear Seat Heater |
*1 |
SEAT HEATER SWITCH LH |
*2 |
SEAT HEATER SWITCH RH |
*3 |
REAR HEATER RELAY LH (S/HTR R/L) |
*4 |
REAR HEATER RELAY RH (S/HTR R/R) |
*5 |
AIR CONDITIONING AMPLIFIER ASSEMBLY |
*6 |
AIR CONDITIONING CONTROL ASSEMBLY |
*7 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - S/HTR F/L FUSE - S/HTR F/R FUSE - HTR IG FUSE (w/ Rear Seat Heater) |
*8 |
ENGINE ROOM RELAY BLOCK ASSEMBLY RH - S/HTR R/L FUSE (w/ Rear Seat Heater) - S/HTR R/R FUSE (w/ Rear Seat Heater) |

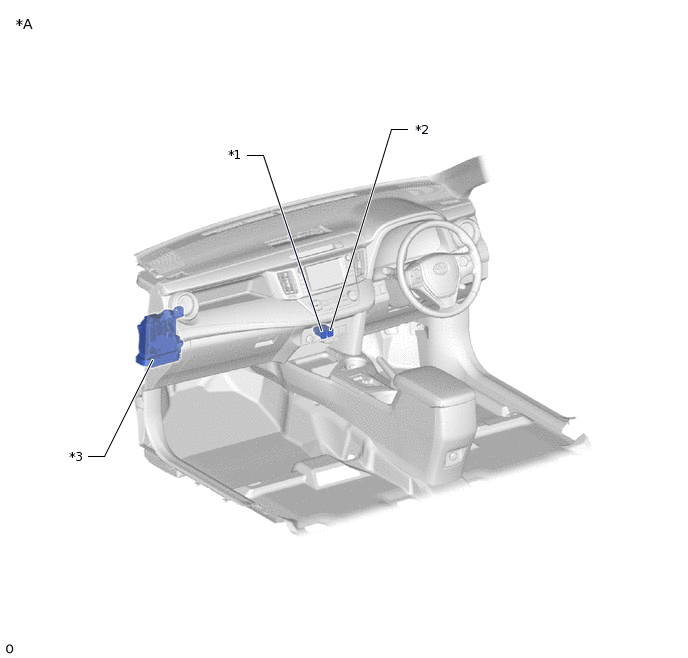

ILLUSTRATION
*A |
for RHD |
- |
- |
*1 |
SEAT HEATER SWITCH LH |
*2 |
SEAT HEATER SWITCH RH |
*3 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - S/HTR F/L FUSE - S/HTR F/R FUSE |
- |
- |

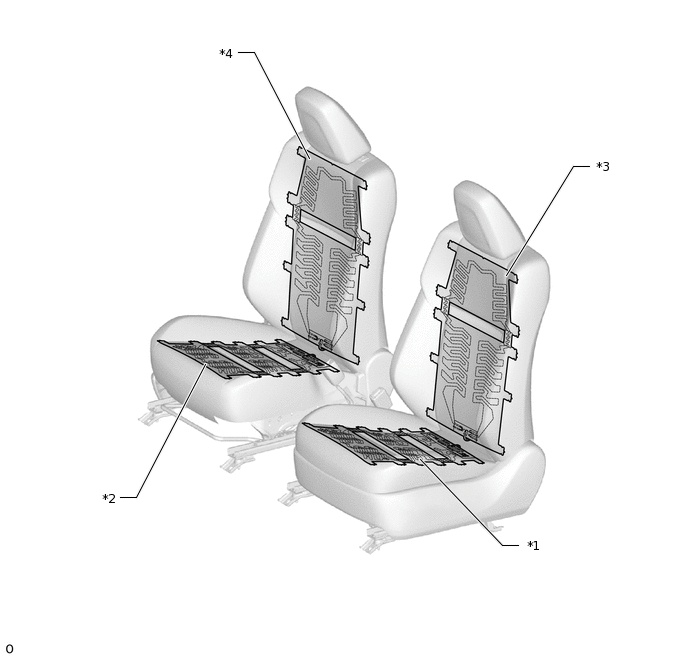

ILLUSTRATION
*1 |
FRONT SEAT CUSHION HEATER ASSEMBLY LH |
*2 |
FRONT SEAT CUSHION HEATER ASSEMBLY RH |
*3 |
FRONT SEATBACK HEATER ASSEMBLY LH |
*4 |
FRONT SEATBACK HEATER ASSEMBLY RH |

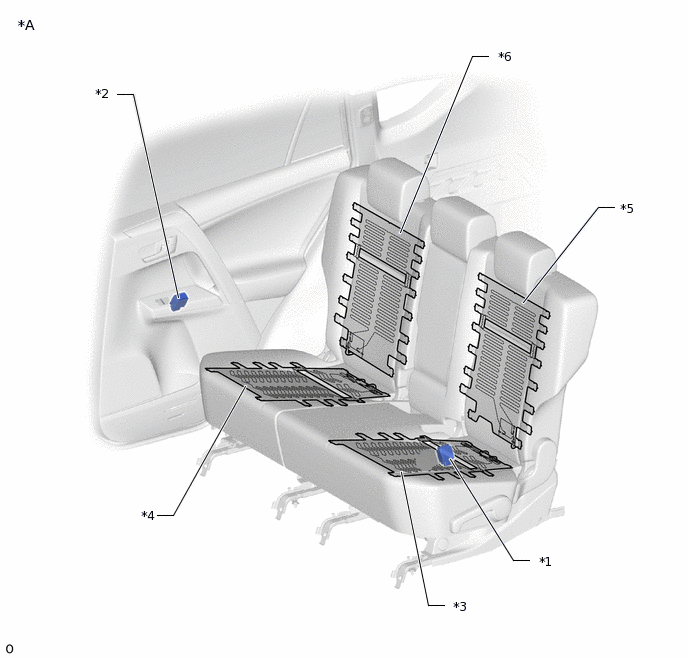

ILLUSTRATION
*A |
w/ Rear Seat Heater |
- |
- |
*1 |
REAR SEAT HEATER SWITCH LH |
*2 |
REAR SEAT HEATER SWITCH RH |
*3 |
SEAT HEATER ASSEMBLY LH (Seat Cushion Side) |
*4 |
SEAT HEATER ASSEMBLY RH (Seat Cushion Side) |
*5 |
SEAT HEATER ASSEMBLY LH (Seatback Side) |
*6 |
SEAT HEATER ASSEMBLY RH (Seatback Side) |
