СИСТЕМА СИДЕНИЙ С ЭЛЕКТРОПРИВОДОМ


  1. УСЛОВИЯ РАБОТЫ


    1. Функция памяти (сиденья водителя)


      1. Условия работы функции памяти (запоминания, восстановления и отвода сиденья назад) представлены в следующей таблице:

        Функция Условие Операция Действие
        Запоминание Зажигание включено (IG). Переключатель 1, 2 или 3 нажимается одновременно с выключателем "SET".

        • При нажатии переключателя 1, 2 или 3 положение сиденья сохраняется в памяти.

        • После завершения сохранения в памяти зуммер подает звуковой сигнал длительностью 0,5 с.
        Переключатель 1, 2 или 3 нажимается в течение 3 с после нажатия выключателя "SET".
        Восстановление

        • Зажигание включено (IG).

        • Рычаг переключения передач находится в положении P.

        • Переключатель запоминающего устройства установлен в выключенное положение.

        • Положение сиденья сохранено в памяти.

        		 Нажимается переключатель 1, 2 или 3. Восстанавливает положение сиденья, сохраненное в памяти ЭБУ управления положением (переключателя электропривода переднего сиденья).

        • Зажигание выключено.

        • Переключатель запоминающего устройства установлен в выключенное положение.

        • Положение сиденья сохранено в памяти.

        • Открывание двери водителя

        		 Переключатель 1, 2 или 3 нажимается в течение 180 с после выключения зажигания и открывания двери водителя.

        • Зажигание выключено.

        • Переключатель запоминающего устройства установлен в выключенное положение.

        • Положение сиденья сохранено в памяти.

        • Закрывается дверь водителя.

        		 Переключатель 1, 2 или 3 нажимается в течение 60 с после выключения зажигания и закрывания двери водителя.
        Автоматический отвод

        • Зажигание выключено.

        • Ремень безопасности водителя не пристегнут.

        • Рычаг переключения передач находится в положении P.

        		 Сиденье автоматически отодвигается назад на расстояние до 50 мм (1,97 дюйма). -
        Автоматический возврат

        • Сиденье находится в положении автоматического отвода.

        • Включается зажигание.

        • Пристегните ремень безопасности водителя.

        • Рычаг переключения передач находится в положении P.

        		 Сиденье автоматически возвращается в прежнее положение. -

    2. Функция "выдвижения, складывания и возврата" с помощью рычага


      1. Функция "выдвижения, складывания и возврата" с помощью рычага не работает в следующих случаях:


        • Пристегнут ремень безопасности переднего сиденья, положение которого подлежит изменению.

        • Выключатель зажигания находится в состоянии ON (ВКЛ) (IG), а рычаг переключения передач установлен в какое-либо положение, кроме P (только для сиденья водителя).

      2. Функция "выдвижения, складывания и возврата" с помощью рычага прекращает работу в следующих случаях:


        • Нажимается переключатель электропривода регулировки или переключатель памяти положения для вождения.

        • Пристегнут ремень безопасности переднего сиденья, положение которого изменяется.

        • Выключатель зажигания находится в состоянии ON (ВКЛ) (IG), а рычаг переключения передач перемещается в какое-либо положение, кроме P (только для сиденья водителя).

  2. ФУНКЦИИ


    1. Функция запоминания положения


      1. Система электропривода сидений выполняет следующие функции:

        Функция Описание
        Электроприводная регулировка положения Переключатель электропривода сиденья позволяет регулировать продольное положение, наклон, положение передней части по вертикали, подъем и положение опоры поясницы.
        Сохранение в памяти* Память Функция запоминания позволяет сохранить в памяти 3 различных положения сиденья.
        Восстановление Функция восстановления позволяет восстановить 3 различных положения сиденья, сохраненных в памяти.
        Обращение к памяти Функция обращения к памяти использует идентификационные коды ключа и обеспечивает сохранение и восстановление оптимальных положений вождения для лица, имеющего при себе ключ.
        Автоматический отвод Сиденье отодвигается назад, облегчая высадку из автомобиля.
        Автоматический возврат Функция автоматического возврата автоматически возвращает сиденье в прежнее положение перед запуском автомобиля.

        *: только для сиденья водителя

      2. Чтобы обеспечить удобство использования и облегчить посадку в автомобиль и выход из него, функция запоминания положения работает совместно со следующими системами.

        System Описание
        Система регулировки наклона и телескопического изменения высоты с электроприводом ЭБУ регулировки наклона и телескопического изменения высоты сохраняет в памяти положение рулевой колонки и восстанавливает его при выполнении всех необходимых условий.
        Система электропривода наружных зеркал заднего вида ЭБУ электропривода наружного зеркала (правого/левого) сохраняет в памяти положения наружного зеркала заднего вида и восстанавливает их при выполнении всех необходимых условий.

    2. Функция "выдвижения, складывания и возврата" с помощью рычага

      Функция Принцип работы Действие
      Выдвижение и складывание Оттяните рычаг наклона.

      • Замок спинки сиденья освобождается.

      • ЭБУ управления положением получает сигнал положения от ИС датчика Холла электродвигателя направляющей и электродвигателя подъема, и запоминает текущее положение сиденья.

      • Электродвигатель подъема опускает сиденье, чтобы не допустить задевания обивки крыши.
      Полностью наклоните спинку сиденья вперед. Переднее сиденье сдвинется вперед.
      Возврат Отведите спинку сиденья назад до фиксации. Переднее сиденье автоматически возвращается в свое первоначальное положение.

      Tech Tips

      Быстро создает пространство для посадки и высадки при ручном наклоне спинки сиденья.

  3. ПРИНЦИП РАБОТЫ


    1. Способ определения положения сиденья


      1. Сиденья с электроприводом и функцией запоминания положения

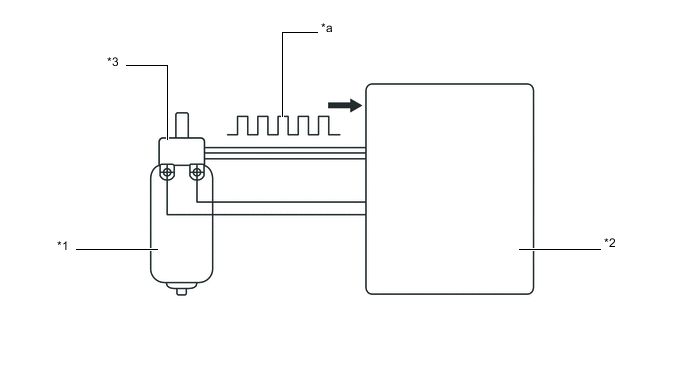

        1. Датчик Холла в электродвигателе привода сиденья формирует импульсы, соответствующие частоте вращения вала электродвигателя. Эти импульсы считываются ЭБУ управления положением (переключателем электропривода переднего сиденья) для определения положения сиденья.

          B004H54C03
          *1 Электродвигатель привода сиденья *2 ЭБУ управления положением (переключатель электропривода переднего сиденья)
          *3 Датчик Холла - -
          *a Импульсы тока, формируемые двигателем - -

  4. ДИАГНОСТИКА


    1. ЭБУ управления положением (переключатель электропривода переднего сиденья) выполняет функцию диагностики. Он сохраняет информацию обо всех неисправностях в системе электропривода сидений в своей памяти в виде диагностических кодов неисправностей (DTC).

    2. ЭБУ управления положением (переключатель электропривода переднего сиденья) передает данные о неисправностях и 5-значные DTC в Global TechStream (GTS).

    3. 5-значные коды DTC можно считать, подключив прибор Global TechStream (GTS) к DLC3. Более подробную информацию см. в Руководстве по ремонту.
