ЗАДНИЙ ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tech Tips


  • Порядок выполнения работ одинаков для моделей с левосторонним и правосторонним рулевым управлением.

  • Ниже рассмотрен порядок выполнения работ для моделей с левосторонним рулевым управлением.

  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ЗАДНЕЕ СИДЕНЬЕ № 1 В СБОРЕ

    Нажмите здесь Click here

  2. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ

    Нажмите здесь Click here

  3. СНИМИТЕ ОТКИДНУЮ КРЫШКУ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ № 1

    Нажмите здесь Click here

  4. СНИМИТЕ ПОДЛОКОТНИК ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ № 1 В СБОРЕ

    Нажмите здесь Click here

  5. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ


    1. B006O85C01
      *1 Зажим жгута проводов
      *2 Направляющая

      Освободите зажим жгута проводов и отсоедините жгут проводов.

    2. Выверните 4 винта, расцепите направляющую и снимите кронштейн подлокотника левого заднего сиденья.

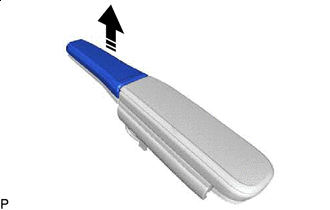

    3. B006PM5C01
      B006N8A Направление снятия

      Снимите подушку подлокотника левого заднего сиденья в сборе.

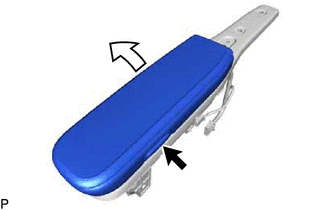

    4. B006PKA

      Нажмите на кнопку и откройте дверцу подлокотника левого заднего сиденья.

    5. B006O3H

      Расцепите захват и снимите держатель обивки заднего сиденья № 1.

    6. B006PWM

      Выверните 2 винта и снимите крышку центрального подлокотника заднего сиденья.

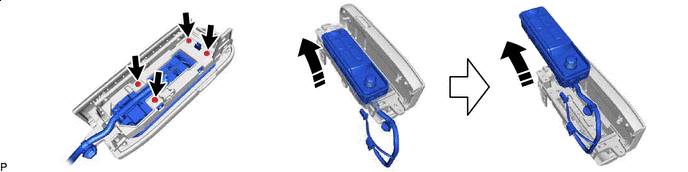

    7. Выверните 4 винта и снимите переключатель электропривода заднего сиденья.

      B006PI0C01
      B006N8A Направление снятия - -
