СИСТЕМА ПРЕДУПРЕЖДЕНИЯ О НЕПРИСТЕГНУТОМ РЕМНЕ БЕЗОПАСНОСТИ (для моделей без системы классификации пассажиров) РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

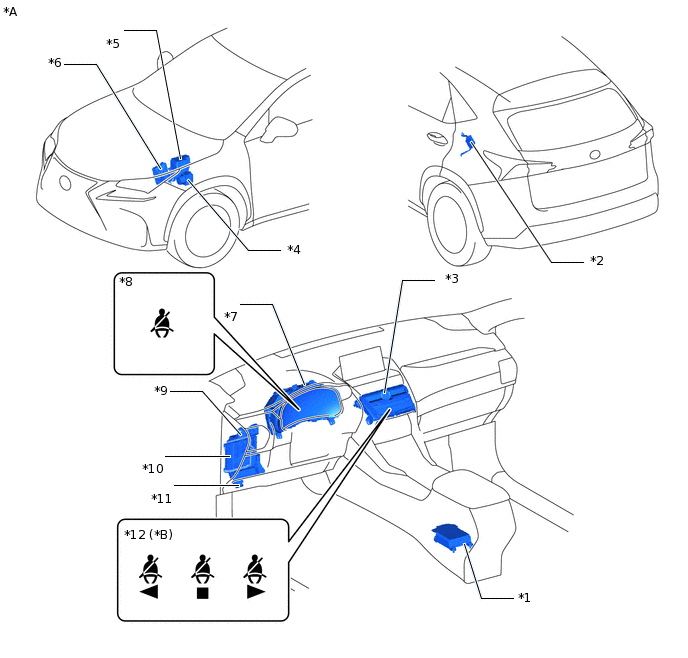

ИЛЛЮСТРАЦИЯ

B389754C01

*A

Для моделей с левосторонним рулевым управлением

*B

для моделей с функцией предупреждения о непристегнутых ремнях безопасности задних сидений

*1

ЭБУ СИСТЕМЫ SRS В СБОРЕ

*2

ЭБУ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ

*3

БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ

*4

БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)

*5

БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА

  • - ПРЕДОХРАНИТЕЛЬ METER № 1

*6

ECM

*7

ЩИТОК ПРИБОРОВ В СБОРЕ

*8

КОНТРОЛЬНАЯ ЛАМПА РЕМНЯ БЕЗОПАСНОСТИ

*9

РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

  • - ПРЕДОХРАНИТЕЛЬ METER № 2 (для моделей с системой запуска и останова)

  • - ПРЕДОХРАНИТЕЛЬ ECU-IG № 2 (для моделей с функцией предупреждения о непристегнутых ремнях безопасности задних сидений)

*10

ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

*11

DLC3

*12

КОНТРОЛЬНАЯ ЛАМПА РЕМНЯ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ

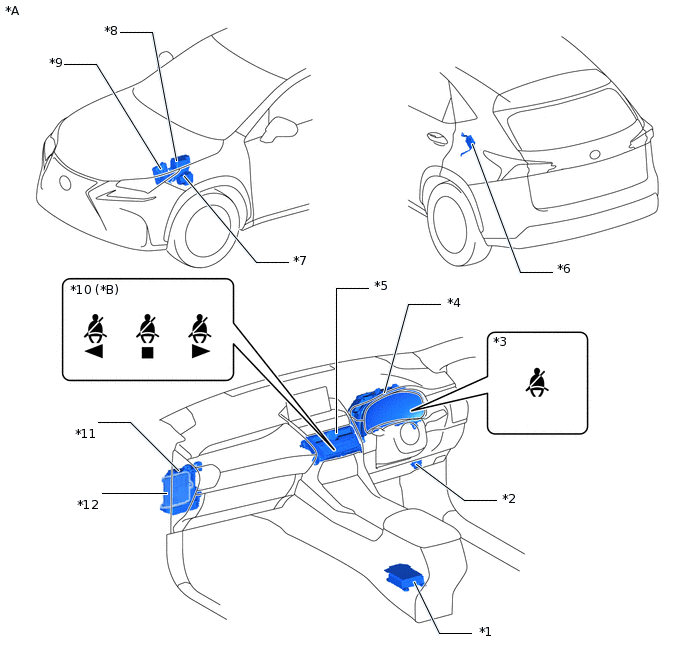

ИЛЛЮСТРАЦИЯ

B389755C01

*A

Для моделей с правосторонним рулевым управлением

*B

для моделей с функцией предупреждения о непристегнутых ремнях безопасности задних сидений

*1

ЭБУ СИСТЕМЫ SRS В СБОРЕ

*2

DLC3

*3

КОНТРОЛЬНАЯ ЛАМПА РЕМНЯ БЕЗОПАСНОСТИ

*4

ЩИТОК ПРИБОРОВ В СБОРЕ

*5

БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ

*6

ЭБУ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ

*7

БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)

*8

БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА

  • - ПРЕДОХРАНИТЕЛЬ METER № 1

*9

ECM

*10

КОНТРОЛЬНАЯ ЛАМПА РЕМНЯ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ

*11

РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

  • - ПРЕДОХРАНИТЕЛЬ METER № 2 (для моделей с системой запуска и останова)

  • - ПРЕДОХРАНИТЕЛЬ ECU-IG № 2 (для моделей с функцией предупреждения о непристегнутых ремнях безопасности задних сидений)

*12

ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

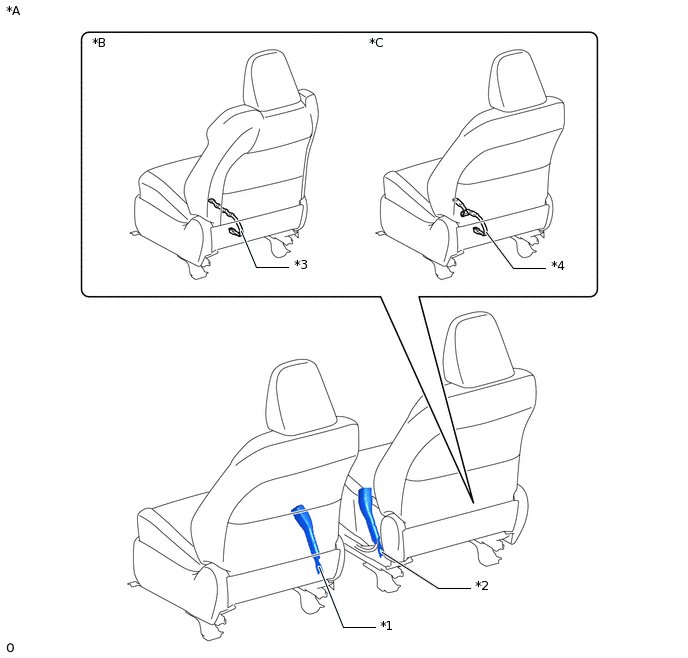

ИЛЛЮСТРАЦИЯ

B379198C01

*A

Для моделей с левосторонним рулевым управлением

*B

для моделей с сиденьями типа F-Sport

*C

для моделей с сиденьями типа L-Sport

-

-

*1

ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ

*2

ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ

*3

ПОДУШКА ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ С ОБИВКОЙ (ДАТЧИК ПРИСУТСТВИЯ ПАССАЖИРА)

*4

ПОДУШКА ПРАВОГО ПЕРЕДНЕГО РАЗДЕЛЬНОГО СИДЕНЬЯ (ДАТЧИК ПРИСУТСТВИЯ ПАССАЖИРА)

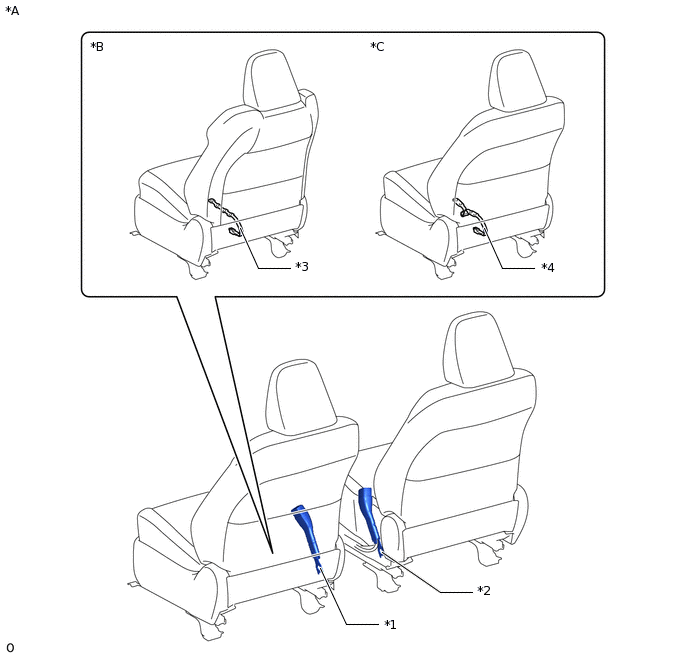

ИЛЛЮСТРАЦИЯ

B377737C03

*A

Для моделей с правосторонним рулевым управлением

*B

для моделей с сиденьями типа F-Sport

*C

для моделей с сиденьями типа L-Sport

-

-

*1

ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ

*2

ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ

*3

ПОДУШКА ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ С ОБИВКОЙ (ДАТЧИК ПРИСУТСТВИЯ ПАССАЖИРА)

*4

ПОДУШКА ЛЕВОГО ПЕРЕДНЕГО РАЗДЕЛЬНОГО СИДЕНЬЯ (ДАТЧИК ПРИСУТСТВИЯ ПАССАЖИРА)

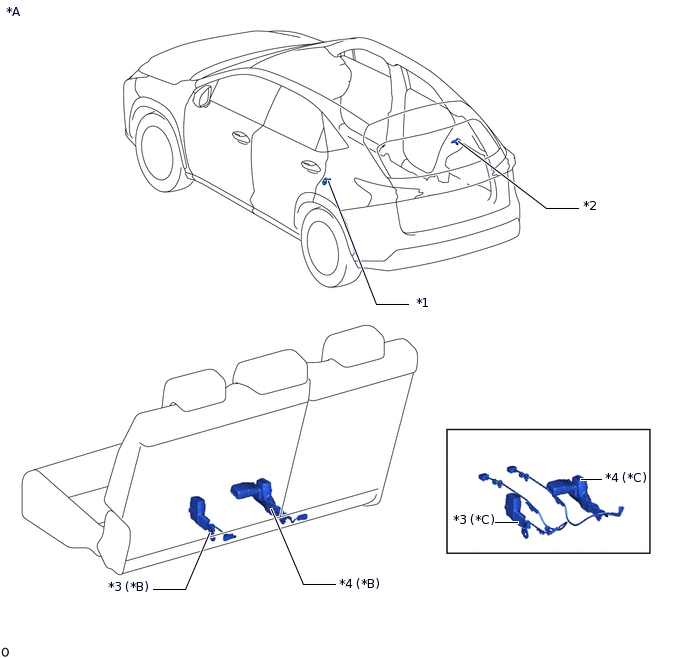

ИЛЛЮСТРАЦИЯ

B379202C01

*A

для моделей с функцией предупреждения о непристегнутых ремнях безопасности задних сидений

*B

для моделей с системой задних сидений с электроприводом

*C

для моделей без системы задних сидений с электроприводом

-

-

*1

ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ

*2

ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ

*3

ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

*4

ЗАМОК ПРАВОГО РЕМНЯ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ С ЦЕНТРАЛЬНЫМ РЕМНЕМ БЕЗОПАСНОСТИ В СБОРЕ
