СИСТЕМА ОСВЕЩЕНИЯ Цепь подсветки выключателя зажигания

Код DTC Наименование DTC
Цепь подсветки выключателя зажигания

ОПИСАНИЕ

Система подсветки при посадке в автомобиль управляет подсветкой выключателя зажигания.

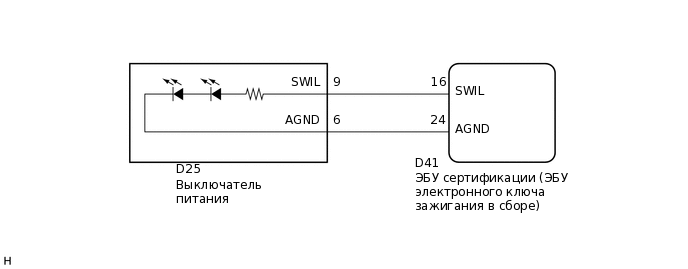

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E212454E10

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Перед выполнением следующей проверки убедитесь, что подсветка выключателя зажигания не выключена, используя функцию реостата.

  • Подсветку выключателя зажигания можно выключить с помощью кнопки реостата, выбрав минимальный уровень подсветки при включенных задних фонарях.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ GTS

    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / Main Body / Active Test.

    5. Убедитесь, что освещение работает.

      OK

      Подсветка выключателя зажигания включается.

      Table 1. Main Body (Кузов)

      Информация на дисплее прибора

      Испытываемое устройство

      Диапазон регулирования

      Замечание по диагностике

      Illuminated Entry System

      Подсветка выключателя зажигания

      ON (ВКЛ) / OFF (ВЫКЛ)

      -

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

    (см.Click hereстр.)

  2. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ

    1. Снимите выключатель зажигания (см. стр.Click here).

    2. Проверьте выключатель зажигания (см. стр.Click here).

    OK

    Подсветка выключателя зажигания включается.

    ЗАМЕНИТЕ ЗАМОК ЗАЖИГАНИЯ

    (см.Click hereстр.)

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ - ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ))

    1. Отсоедините разъем D41 ЭБУ сертификации (ЭБУ электронного ключа зажигания).

    2. Отсоедините разъем D25 выключателя зажигания.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      D41-16 (SWIL) - D25-9 (SWIL)

      Всегда

      Менее 1 Ом

      D41-24 (AGND) - D25-6 (AGND)

      Всегда

      Менее 1 Ом

      D41-16 (SWIL) - масса

      Всегда

      10 кОм или более

      D41-24 (AGND) - масса

      Всегда

      Менее 1 Ом

    ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИЕЙ (ЭБУ ЭЛЕКТРОННЫМ КЛЮЧОМ ЗАЖИГАНИЯ В СБОРЕ)

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
