СИСТЕМА АДАПТИВНОГО ВКЛЮЧЕНИЯ ДАЛЬНЕГО СВЕТА РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ
ИЛЛЮСТРАЦИЯ

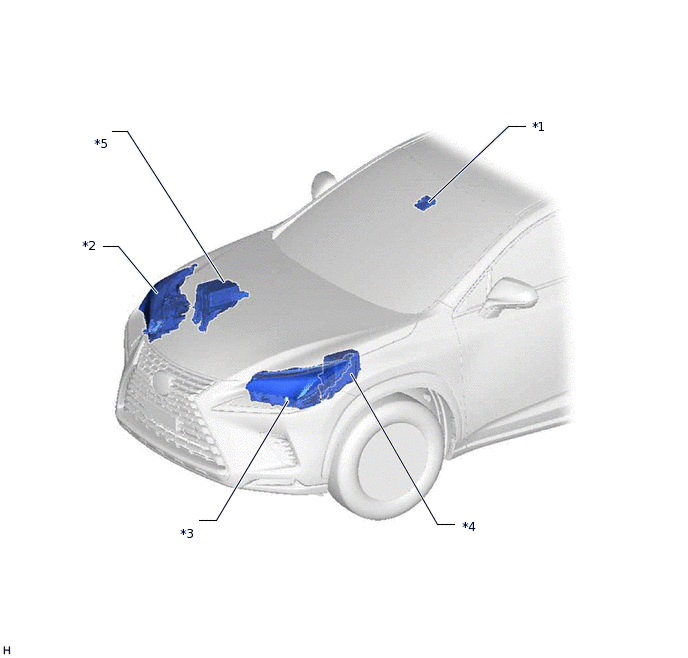

*1 |
ПЕРЕДНЯЯ КАМЕРА РАСПОЗНАВАНИЯ ОБЪЕКТОВ |
*2 |
ПРАВАЯ ФАРА В СБОРЕ - ПРАВАЯ ФАРА В СБОРЕ - ПРАВАЯ ФАРА В СБОРЕ - ПРАВЫЙ ЭБУ УПРАВЛЕНИЯ СВЕТОДИОДНЫМ ОСВЕЩЕНИЕМ - ЭБУ ПРАВОЙ ФАРЫ В СБОРЕ |
*3 |
ЛЕВАЯ ФАРА В СБОРЕ - ЛЕВАЯ ФАРА В СБОРЕ - ЛЕВАЯ ФАРА В СБОРЕ - ЛЕВЫЙ ЭБУ УПРАВЛЕНИЯ СВЕТОДИОДНЫМ ОСВЕЩЕНИЕМ - ЭБУ ЛЕВОЙ ФАРЫ В СБОРЕ |
*4 |
БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА - РЕЛЕ H-LP LH/DIMMER(HI) - ПРЕДОХРАНИТЕЛЬ H-LP MAIN LH/H-LP MAIN HI - ПРЕДОХРАНИТЕЛЬ H-LP MAIN RH/H-LP MAIN LO |
*5 |
БЛОК РЕЛЕ № 2 МОТОРНОГО ОТСЕКА - РЕЛЕ H-LP RH |
- |
- |
ИЛЛЮСТРАЦИЯ
*A |
Для моделей с левосторонним рулевым управлением |
- |
- |
*1 |
ДАТЧИК СИСТЕМЫ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ |
*2 |
ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ |
*3 |
КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ АДАПТИВНОГО ВКЛЮЧЕНИЯ ДАЛЬНЕГО СВЕТА |
*4 |
ЩИТОК ПРИБОРОВ В СБОРЕ |
*5 |
ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
*6 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-IG № 3 |
*7 |
DLC3 |
- |
- |
ИЛЛЮСТРАЦИЯ
*A |
Для моделей с правосторонним рулевым управлением |
*B |
для моделей с переключателем управления освещением с левой стороны |
*C |
для моделей с переключателем управления освещением с правой стороны |
- |
- |
*1 |
ДАТЧИК СИСТЕМЫ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ |
*2 |
ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ |
*3 |
КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ АДАПТИВНОГО ВКЛЮЧЕНИЯ ДАЛЬНЕГО СВЕТА |
*4 |
ЩИТОК ПРИБОРОВ В СБОРЕ |
*5 |
ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
*6 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-IG № 3 |
*7 |
DLC3 |
- |
- |
