УЛЬТРАЗВУКОВОЙ ДАТЧИК (задний) УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ДЕРЖАТЕЛЬ ЗАДНЕГО УГЛОВОГО УЛЬТРАЗВУКОВОГО ДАТЧИКА

   Note:

   • При наличии остатков двусторонней клейкой ленты держатель заднего углового ультразвукового датчика в ходе установки может быть приклеен неплотно. Эту операцию следует выполнять, пока она не будет удалена в достаточной степени.

   • Обязательно используйте при удалении ткань. Использование отвертки и других подобных инструментов может привести к повреждению и неудовлетворительной адгезии.

   1. Очистите поверхность накладки заднего бампера.

      1. Снимите двухстороннюю клейкую ленту с накладки заднего бампера.

      2. Удалите остатки клейкой ленты чистящим средством.

   2.

      *a	17 мм (0,67 дюйма)

      Закройте установочное отверстие датчика снаружи облицовки бампера отрезком ленты в форме квадрата со стороной 17 мм (0,67 дюйма).

   3.

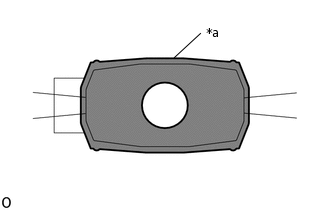

      *a	Разметочная линия
      	Грунтовка

      С помощью кисти или войлока нанесите грунтовку или аналогичный материал на место установки держателя заднего углового ультразвукового датчика.

      Note:

      • В случае загрязнения или повышения жесткости кисть или войлок подлежит замене.

      • Не допускайте попадания грунтовки на окрашенные поверхности.

      • Грунтовка может оставить на окрашенной поверхности светлые следы. Поэтому при работе с жидкой грунтовкой следует использовать защитную клейкую ленту.

      • Никогда не касайтесь поверхностей, на которые нанесена грунтовка, пока не будет закреплен задний угловой ультразвуковой датчик.

      Tip:

      Нанесение грунтовки за пределами разметочной линии допускается.

   4. Дайте грунтовке высохнуть в достаточной степени.

      Note:

      Не прикасайтесь к поверхностям с нанесенной грунтовкой, пока она не высохнет.

      Рекомендуемое время сушки

      Не менее 10 мин (23°C (73°F))

   5. Убедитесь, что грунтовка полностью высохла, прикоснувшись к заднему бамперу. Затем снимите ленту.

   6. Снимите отслаивающуюся бумагу с нового заднего углового ультразвукового датчика, стараясь не прикасаться к клейкой поверхности.

   7.

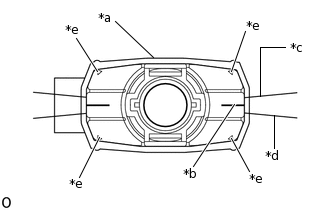

      *a	Разметочная линия на заднем бампере
      *b	Разметочная линия на держателе
      *c	Допустимый интервал до верхней линии разметочной линии
      *d	Допустимый интервал до нижней линии разметочной линии
      *e	Ребро держателя

      Совместите держатель правого углового ультразвукового датчика с разметочной линией на переднем бампере и установите его, как показано на рисунке.

      Note:

      • Прочность крепления держателя заднего углового ультразвукового датчика при повторном приклеивании снижается. Если требуется повторно установить датчик, обязательно замените его новым.

      • Убедитесь, что разметочные линии держателя с обеих сторон располагаются с внутренней стороны разметочной линии заднего бампера.

      • Убедитесь, что концы разметочных линий держателя с обеих сторон располагаются в пределах допустимого интервала между верхней и нижней линиями разметочной линии.

      • Убедитесь, что четыре угла ребра держателя располагаются с внутренней стороны разметочных линий на заднем бампере.

      Tip:

      • Приложите усилие, чтобы исключить зазоры между задним бампером и держателем заднего углового ультразвукового датчика.

      • Усилие прижима: 30 Н (3,0 кгс) в течение 3 с

2. УСТАНОВИТЕ ЗАДНИЙ УГЛОВОЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК

   Tip:

   • Порядок выполнения работ одинаков для обеих сторон.

   • В случае повторного использования датчика позаботьтесь о том, чтобы все датчики были возвращены в исходное положение.

   1.

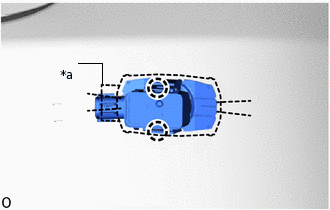

      *a	Разметочная линия

      Совместите разъем заднего углового ультразвукового датчика с разметочной линией разъема и установите задний угловой ультразвуковой датчик на держатель заднего углового ультразвукового датчика.

   2. Введите в зацепление захваты, чтобы установить задний угловой ультразвуковой датчик.

      Note:

      • Убедитесь, что захват закреплен надежно.

      •

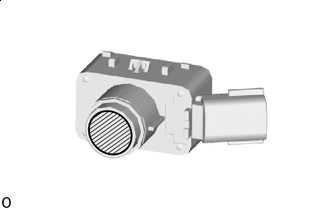

        Поверхность микрофона

        Никогда не надавливайте на поверхность микрофона.

3. УСТАНОВИТЕ ДЕРЖАТЕЛЬ ЗАДНЕГО ЦЕНТРАЛЬНОГО УЛЬТРАЗВУКОВОГО ДАТЧИКА

   Tip:

   Выполните эту же операцию для держателя заднего углового ультразвукового датчика.

4. УСТАНОВИТЕ ЗАДНИЙ ЦЕНТРАЛЬНЫЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК

   Tip:

   Выполните эту же операцию для заднего углового ультразвукового датчика.

5. УСТАНОВИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 2

   1. Для моделей с 8AR-FTS:

      Нажмите здесьClick here

   2. для моделей с 3ZR-FAE:

      Нажмите здесьClick here

6. УСТАНОВИТЕ НАКЛАДКУ ЗАДНЕГО БАМПЕРА

   Нажмите здесьClick here

7. ВЫПОЛНИТЕ КАЛИБРОВКУ

   09989-00020

   1. Для моделей с интеллектуальной системой ультразвуковой локации:

      Нажмите здесьClick here

   2. Для моделей без интеллектуальной системы ультразвуковой локации:

      Нажмите здесьClick here
