MANUAL HEADLIGHT BEAM LEVEL CONTROL SYSTEM PARTS LOCATION

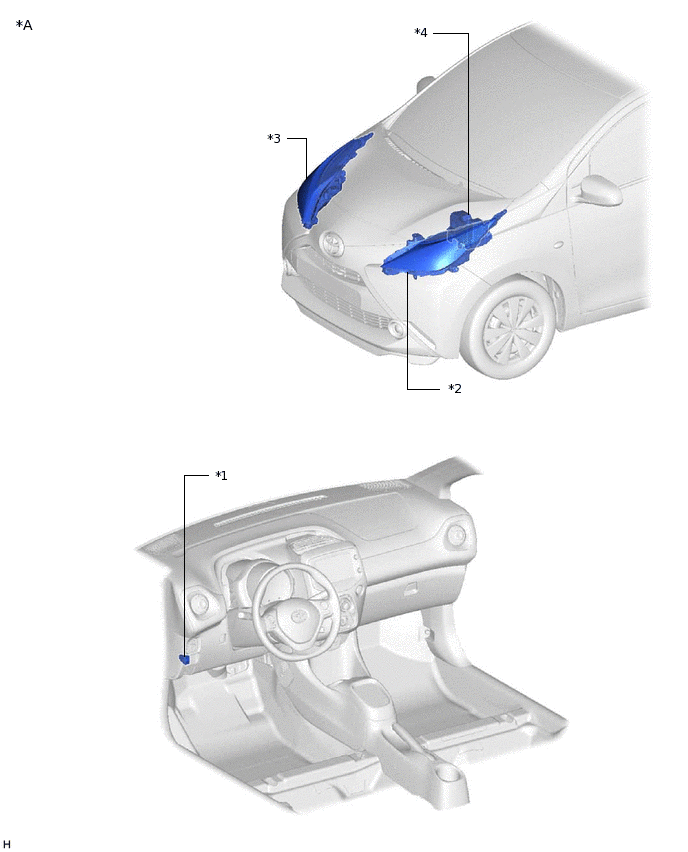

ILLUSTRATION

E293926C01

*A

for LHD

-

-

*1

HEADLIGHT LEVELING SWITCH

*2

HEADLIGHT ASSEMBLY LH

- HEADLIGHT LEVELING MOTOR LH

*3

HEADLIGHT ASSEMBLY RH

- HEADLIGHT LEVELING MOTOR RH

*4

NO. 1 ENGINE ROOM RELAY BLOCK

- H-LP LH-LO FUSE

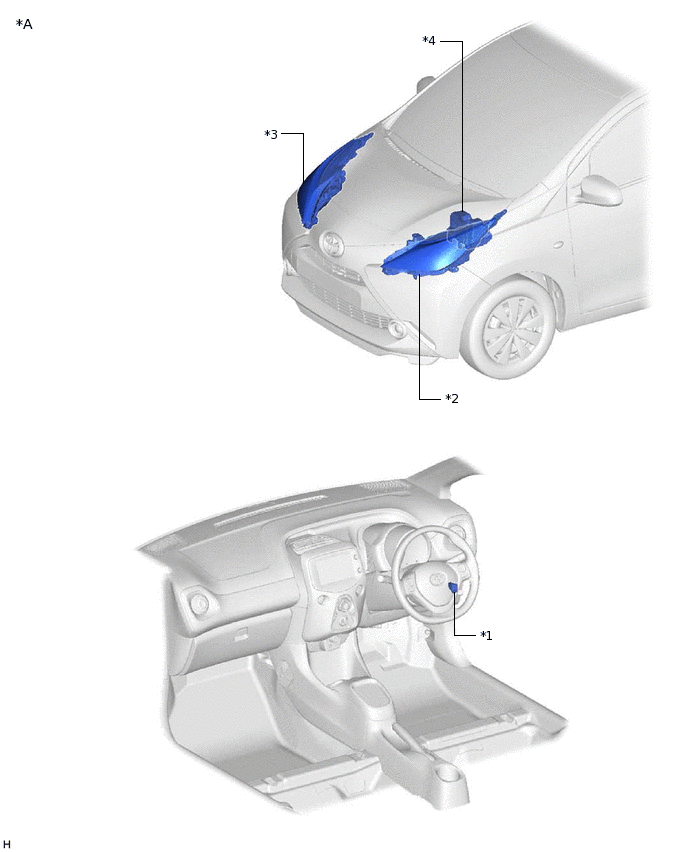

ILLUSTRATION

E293927C01

*A

for RHD

-

-

*1

HEADLIGHT LEVELING SWITCH

*2

HEADLIGHT ASSEMBLY LH

- HEADLIGHT LEVELING MOTOR LH

*3

HEADLIGHT ASSEMBLY RH

- HEADLIGHT LEVELING MOTOR RH

*4

NO. 1 ENGINE ROOM RELAY BLOCK

- H-LP LH-LO FUSE
