ФАРА В СБОРЕ (для моделей ALPHARD) УЗЛЫ И ДЕТАЛИ
ИЛЛЮСТРАЦИЯ

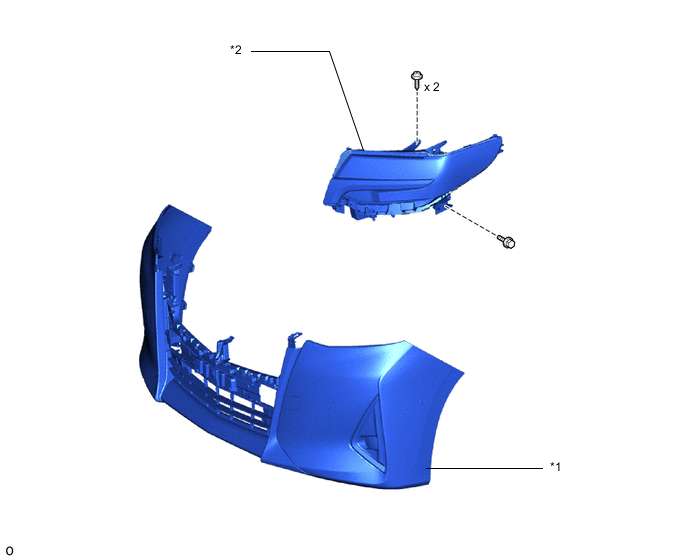

| *1 | ПЕРЕДНИЙ БАМПЕР В СБОРЕ | *2 | ЛЕВАЯ ФАРА В СБОРЕ |
ИЛЛЮСТРАЦИЯ

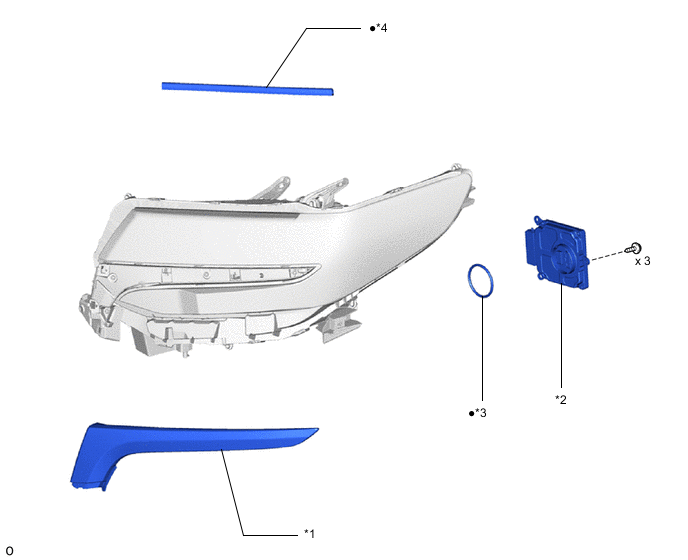

| *1 | КРЫШКА ЛЕВОЙ ФАРЫ | *2 | ЭБУ ЛЕВОЙ ФАРЫ В СБОРЕ |
| *3 | ПРОКЛАДКА ФАРЫ | *4 | ЭЛЕМЕНТ ЗАЩИТЫ ЛЕВОЙ ФАРЫ |
| ● | Деталь однократного применения | - | - |
ИЛЛЮСТРАЦИЯ

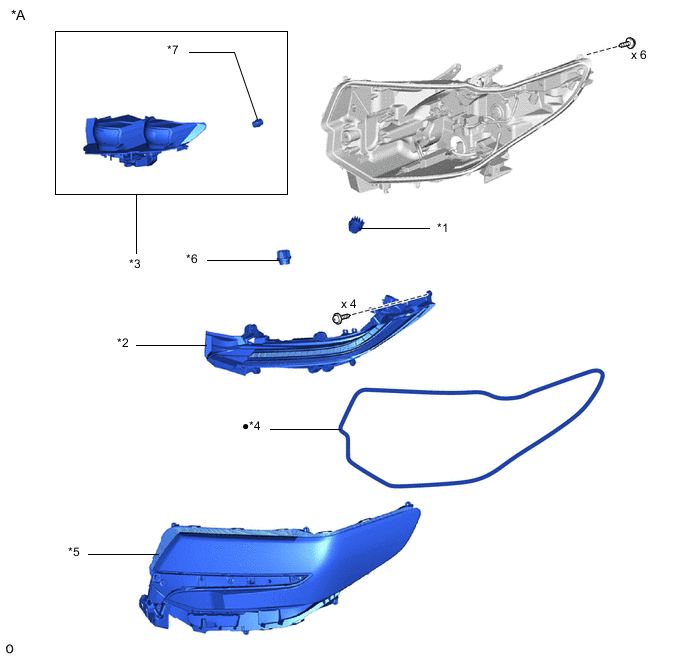

| *A | для моделей без фар адаптивного головного бокового освещения | - | - |
| *1 | ГНЕЗДО СВЕТОДИОДНОГО ГАБАРИТНОГО ФОНАРЯ ФАРЫ | *2 | СВЕТОДИОДНЫЙ БЛОК ГАБАРИТНОГО ФОНАРЯ ЛЕВОЙ ФАРЫ |
| *3 | СВЕТОДИОДНЫЙ БЛОК ЛЕВОЙ ФАРЫ В СБОРЕ | *4 | ПРОКЛАДКА РАССЕИВАТЕЛЯ ФАРЫ |
| *5 | РАССЕИВАТЕЛЬ ЛЕВОЙ ФАРЫ | *6 | ГНЕЗДО СВЕТОДИОДНОГО УКАЗАТЕЛЯ ПОВОРОТА ФАРЫ |
| *7 | КОЛЬЦО ШАРНИРА | - | - |
| ● | Деталь однократного применения | - | - |
ИЛЛЮСТРАЦИЯ
| *A | для моделей с фарами адаптивного головного бокового освещения | - | - |
| *1 | СВЕТОДИОДНЫЙ БЛОК ГАБАРИТНОГО ФОНАРЯ ЛЕВОЙ ФАРЫ | *2 | СВЕТОДИОДНЫЙ БЛОК ЛЕВОЙ ФАРЫ АДАПТИВНОГО ГОЛОВНОГО БОКОВОГО ОСВЕЩЕНИЯ |
| *3 | СВЕТОДИОДНЫЙ БЛОК ЛЕВОЙ ФАРЫ В СБОРЕ | *4 | ПРОКЛАДКА РАССЕИВАТЕЛЯ ФАРЫ |
| *5 | РАССЕИВАТЕЛЬ ЛЕВОЙ ФАРЫ | *6 | ДЕРЖАТЕЛЬ БЛОК-ФАРЫ АДАПТИВНОГО ГОЛОВНОГО БОКОВОГО ОСВЕЩЕНИЯ |
| *7 | КОЛЬЦО ШАРНИРА | - | - |
| ● | Деталь однократного применения | - | - |
ИЛЛЮСТРАЦИЯ

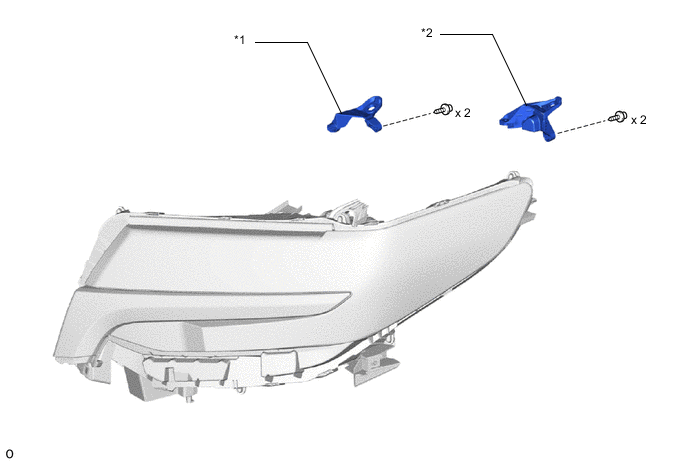

| *1 | ВЕРХНИЙ ДЕРЖАТЕЛЬ ЭЛЕМЕНТА ЗАЩИТЫ ЛЕВОЙ ФАРЫ | *2 | ВЕРХНИЙ ДЕРЖАТЕЛЬ ЭЛЕМЕНТА ЗАЩИТЫ ЛЕВОЙ ФАРЫ № 2 |
