ДИНАМИЧЕСКАЯ СИСТЕМА ПОСТОЯННОГО ПОЛНОГО ПРИВОДА С РЕГУЛИРОВАНИЕМ КРУТЯЩЕГО МОМЕНТА РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

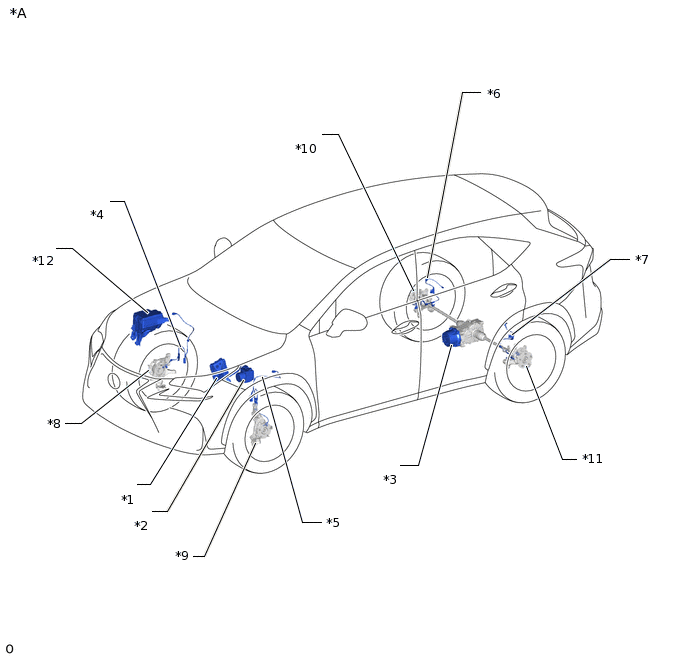

ИЛЛЮСТРАЦИЯ

C306359C04

*A

для моделей без системы AVS

-

-

*1

ECM

*2

ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ)

*3

МУФТА ТРАНСМИССИИ В СБОРЕ

- ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН СИСТЕМЫ ПОЛНОГО ПРИВОДА С ЛИНЕЙНОЙ ХАРАКТЕРИСТИКОЙ

*4

ПЕРЕДНИЙ ПРАВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ

*5

ПЕРЕДНИЙ ЛЕВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ

*6

ЗАДНИЙ ПРАВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ

*7

ЗАДНИЙ ЛЕВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ

*8

СТУПИЦА ПРАВОГО ПЕРЕДНЕГО КОЛЕСА В СБОРЕ

- РОТОР ПЕРЕДНЕГО ПРАВОГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ

*9

СТУПИЦА ПЕРЕДНЕГО ЛЕВОГО КОЛЕСА В СБОРЕ

- РОТОР ПЕРЕДНЕГО ЛЕВОГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ

*10

СТУПИЦА И ПОДШИПНИК ЗАДНЕГО ПРАВОГО КОЛЕСА В СБОРЕ

- РОТОР ЗАДНЕГО ПРАВОГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ

*11

СТУПИЦА И ПОДШИПНИК ЗАДНЕГО ЛЕВОГО КОЛЕСА В СБОРЕ

- РОТОР ЗАДНЕГО ЛЕВОГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ

*12

БЛОК РЕЛЕ № 2 МОТОРНОГО ОТСЕКА

- ПРЕДОХРАНИТЕЛЬ ECU-IG № 6

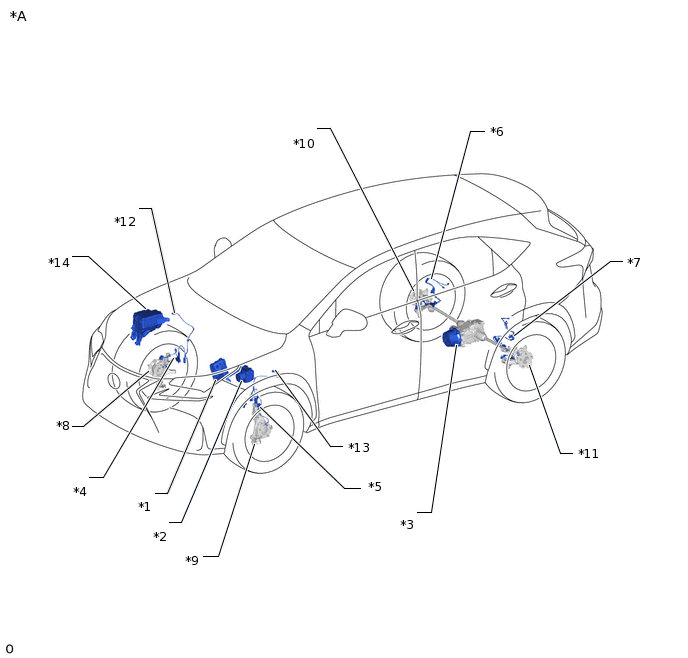

ИЛЛЮСТРАЦИЯ

C306360C04

*A

для моделей с AVS

-

-

*1

ECM

*2

ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ)

*3

МУФТА ТРАНСМИССИИ В СБОРЕ

- ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН СИСТЕМЫ ПОЛНОГО ПРИВОДА С ЛИНЕЙНОЙ ХАРАКТЕРИСТИКОЙ

*4

ПЕРЕДНИЙ ПРАВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ

*5

ПЕРЕДНИЙ ЛЕВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ

*6

ЗАДНИЙ ПРАВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ

*7

ЗАДНИЙ ЛЕВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ

*8

СТУПИЦА ПРАВОГО ПЕРЕДНЕГО КОЛЕСА В СБОРЕ

- РОТОР ПЕРЕДНЕГО ПРАВОГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ

*9

СТУПИЦА ПЕРЕДНЕГО ЛЕВОГО КОЛЕСА В СБОРЕ

- РОТОР ПЕРЕДНЕГО ЛЕВОГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ

*10

СТУПИЦА И ПОДШИПНИК ЗАДНЕГО ПРАВОГО КОЛЕСА В СБОРЕ

- РОТОР ЗАДНЕГО ПРАВОГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ

*11

СТУПИЦА И ПОДШИПНИК ЗАДНЕГО ЛЕВОГО КОЛЕСА В СБОРЕ

- РОТОР ЗАДНЕГО ЛЕВОГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ

*12

ПРОВОД ПРАВОГО ПЕРЕДНЕГО ДАТЧИКА СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ

*13

ПРОВОД ЛЕВОГО ПЕРЕДНЕГО ДАТЧИКА СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ

*14

БЛОК РЕЛЕ № 2 МОТОРНОГО ОТСЕКА

- ПРЕДОХРАНИТЕЛЬ ECU-IG № 6

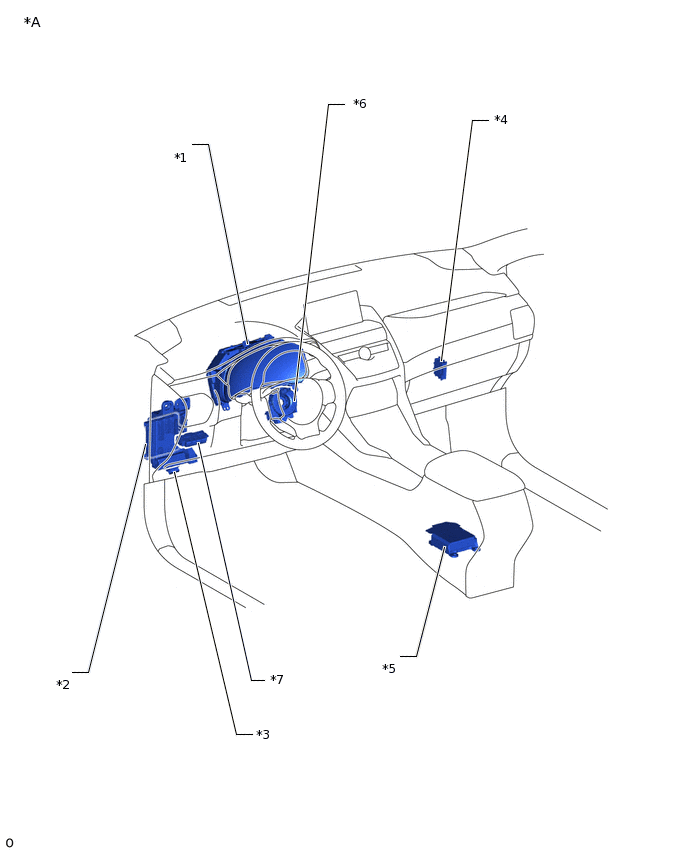

ИЛЛЮСТРАЦИЯ

C314984C03

*A

Для моделей с левосторонним рулевым управлением

-

-

*1

ЩИТОК ПРИБОРОВ В СБОРЕ

- ПРЕДУПРЕЖДЕНИЕ СИСТЕМЫ ПОСТОЯННОГО ПОЛНОГО ПРИВОДА (МУЛЬТИИНФОРМАЦИОННЫЙ ДИСПЛЕЙ)

- КОНТРОЛЬНАЯ ЛАМПА РЕЖИМА БЛОКИРОВКИ ПОСТОЯННОГО ПОЛНОГО ПРИВОДА

*2

ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

*3

DLC3

*4

ЭБУ ПОЛНОГО ПРИВОДА В СБОРЕ

*5

ДАТЧИК ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ (ЭБУ СИСТЕМЫ SRS В СБОРЕ)

*6

ДАТЧИК УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА (ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ)

*7

ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМА БЛОКИРОВКИ ПОСТОЯННОГО ПОЛНОГО ПРИВОДА (КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ № 2 В СБОРЕ)

-

-

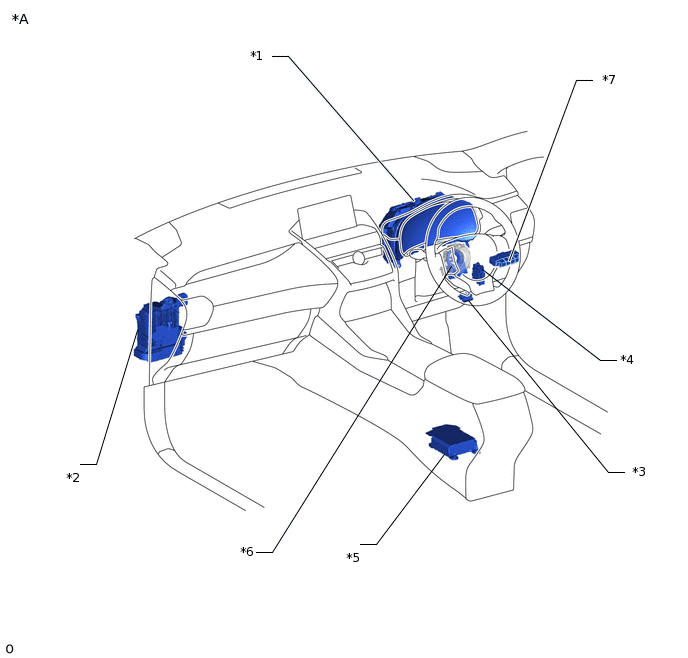

ИЛЛЮСТРАЦИЯ

C306361C02

*A

Для моделей с правосторонним рулевым управлением

-

-

*1

ЩИТОК ПРИБОРОВ В СБОРЕ

- ПРЕДУПРЕЖДЕНИЕ СИСТЕМЫ ПОСТОЯННОГО ПОЛНОГО ПРИВОДА (МУЛЬТИИНФОРМАЦИОННЫЙ ДИСПЛЕЙ)

- КОНТРОЛЬНАЯ ЛАМПА РЕЖИМА БЛОКИРОВКИ ПОСТОЯННОГО ПОЛНОГО ПРИВОДА

*2

ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

*3

DLC3

*4

ЭБУ ПОЛНОГО ПРИВОДА В СБОРЕ

*5

ДАТЧИК ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ (ЭБУ СИСТЕМЫ SRS В СБОРЕ)

*6

ДАТЧИК УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА (ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ)

*7

ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМА БЛОКИРОВКИ ПОСТОЯННОГО ПОЛНОГО ПРИВОДА (КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ № 2 В СБОРЕ)

-

-
