ДАТЧИК ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕГО ВОЗДУХА СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже приводятся процедуры (регулировка, калибровка, инициализация или регистрация), которые должны осуществляться после снятия и установки деталей, или замененные в ходе снятия/установки термистора в сборе перечислены ниже.

Table 1. Необходимые процедуры после снятия/установки/замены деталей

Заменяемая деталь или выполняемая процедура

Необходимые процедуры

Последствия / неработающие функции, если необходимые процедуры не выполняются

Link

Передний бампер в сборе (для моделей с системой панорамного обзора)

Регулировка зоны обзора передней телекамеры

Система панорамного обзора

Click here

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ПЕРЕДНИЙ БАМПЕР В СБОРЕ

    Нажмите здесьClick here

  2. СНИМИТЕ ПРАВУЮ ПЕРЕДНЮЮ БОКОВУЮ ВОЗДУХОНАПРАВЛЯЮЩУЮ ПЛАСТИНУ РАДИАТОРА

    1. Для моделей без масляного радиатора трансмиссии с воздушным охлаждением:

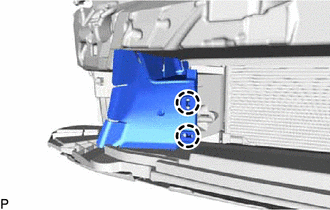

      1. E363451

        Освободите 2 захвата и снимите правую переднюю боковую воздухонаправляющую пластину радиатора.

    2. Для моделей с масляным радиатором трансмиссии с воздушным охлаждением:

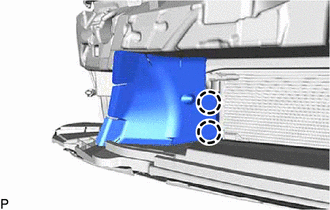

      1. E387127

        Освободите 2 захвата и снимите правую переднюю боковую воздухонаправляющую пластину радиатора.

  3. СНИМИТЕ ТЕРМИСТОР В СБОРЕ

    1. Для моделей без масляного радиатора трансмиссии с воздушным охлаждением:

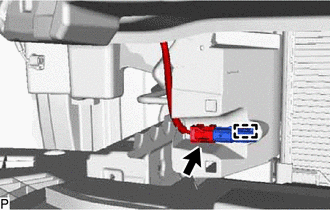

      1. E363452

        Расцепите зажим.

      2. Отсоедините разъем и снимите термистор в сборе.

    2. Для моделей с масляным радиатором трансмиссии с воздушным охлаждением:

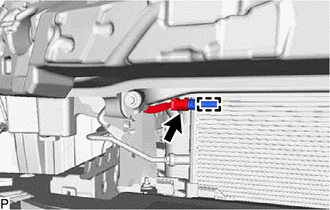

      1. E387128

        Расцепите зажим.

      2. Отсоедините разъем и снимите термистор в сборе.
