СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ (для моделей с функцией помощи при параллельной парковке) РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

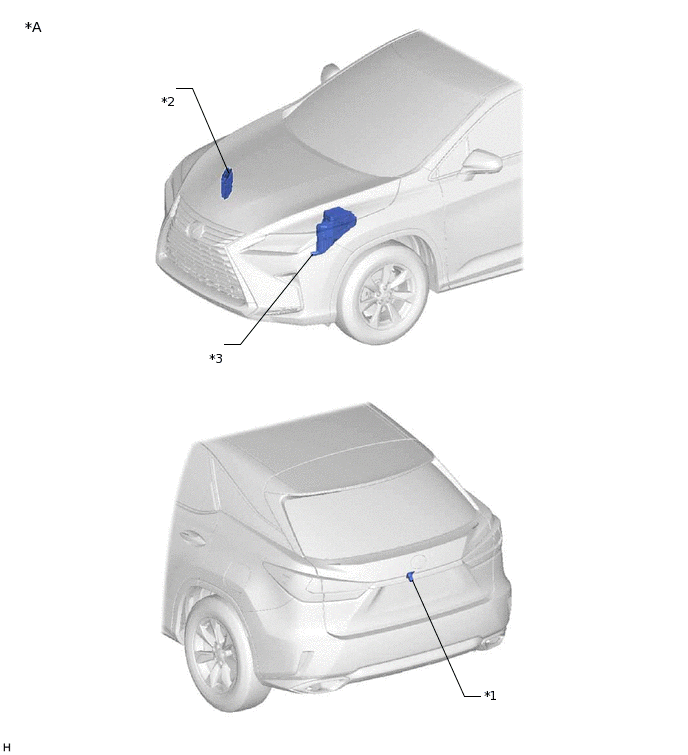

ИЛЛЮСТРАЦИЯ
*A |
Для моделей без заднего сиденья № 2 |
- |
- |
*1 |
ЗАДНЯЯ ТЕЛЕКАМЕРА В СБОРЕ |
*2 |
ECM (для моделей с 2GR-FKS) |
*3 |
ECM (для моделей с 8AR-FTS) |
*4 |
БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 6 |

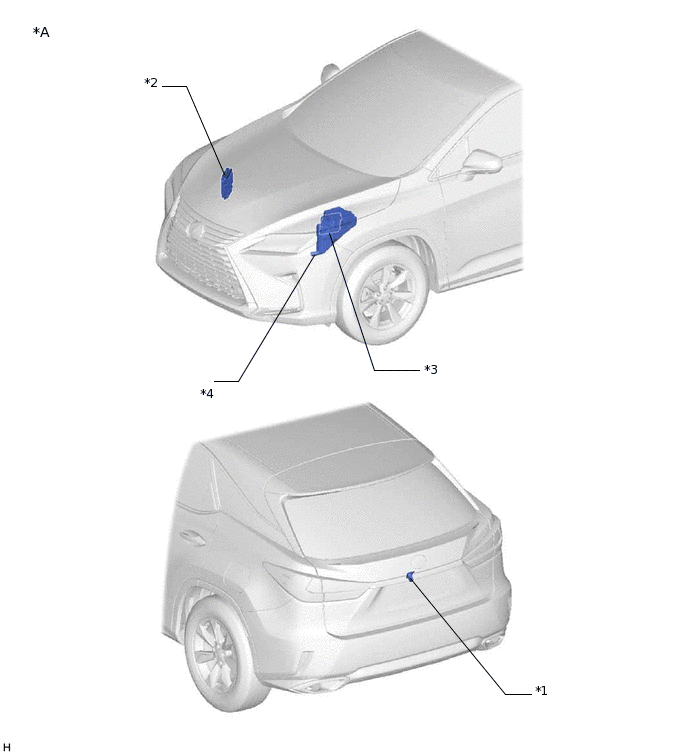

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с задним сиденьем № 2 |
- |
- |
*1 |
ЗАДНЯЯ ТЕЛЕКАМЕРА В СБОРЕ |
*2 |
ECM (для моделей с 2GR-FKS) |
*3 |
БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 6 |
- |
- |

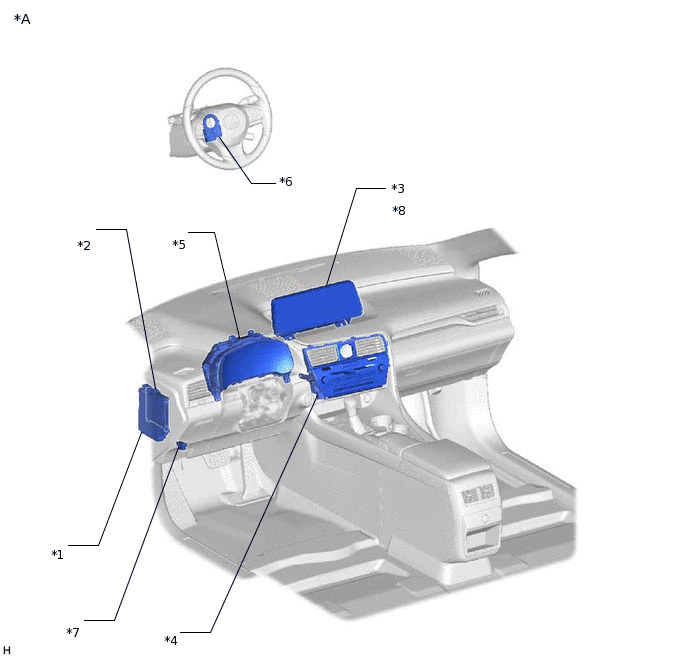

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с левосторонним рулевым управлением |
- |
- |
*1 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-DCC № 1 |
*2 |
ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
*3 |
ВСПОМОГАТЕЛЬНЫЙ ИНДИКАТОР (для моделей с 12,3-дюймовым дисплеем) |
*4 |
РАДИОПРИЕМНИК В СБОРЕ |
*5 |
ЩИТОК ПРИБОРОВ В СБОРЕ |
*6 |
ДАТЧИК ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА |
*7 |
DLC3 |
*8 |
МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ (для моделей с 8-дюймовым дисплеем) |

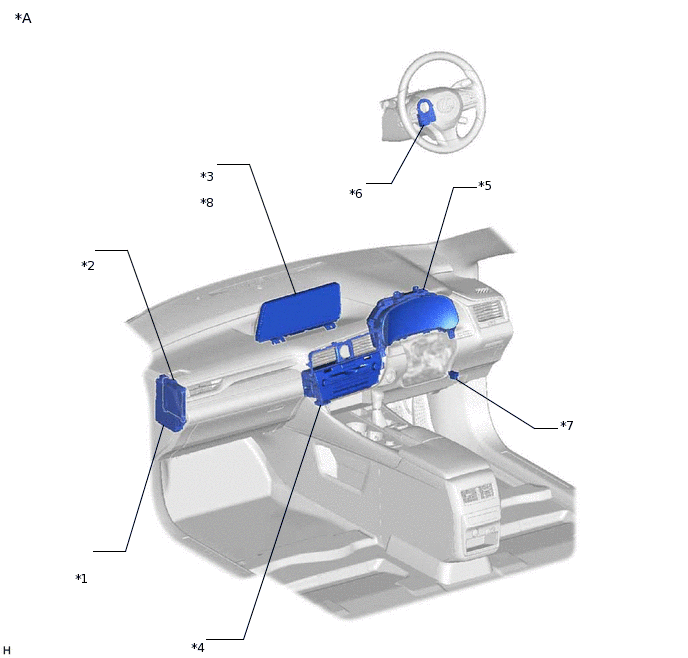

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с правосторонним рулевым управлением |
- |
- |
*1 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-DCC № 1 |
*2 |
ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
*3 |
ВСПОМОГАТЕЛЬНЫЙ ИНДИКАТОР (для моделей с 12,3-дюймовым дисплеем) |
*4 |
РАДИОПРИЕМНИК В СБОРЕ |
*5 |
ЩИТОК ПРИБОРОВ В СБОРЕ |
*6 |
ДАТЧИК ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА |
*7 |
DLC3 |
*8 |
МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ (для моделей с 8-дюймовым дисплеем) |
