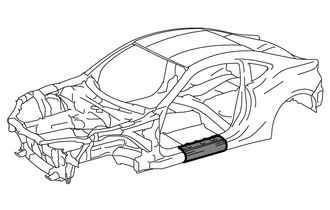

НАРУЖНАЯ ПАНЕЛЬ ПОРОГА ОТРЕЗАЕМЫЕ И СОЕДИНЯЕМЫЕ СМЕННЫЕ ЧАСТИ (МАЛОГО РАЗМЕРА)

K105351

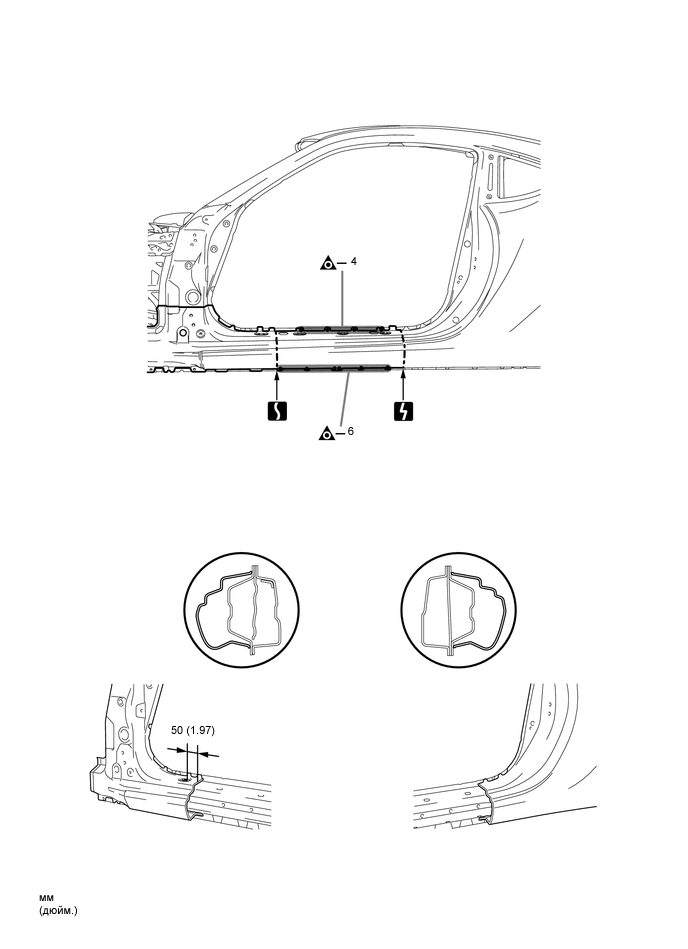

  1. СНЯТИЕ

    Значения символов
    K108818

    Точки сварки при снятии
    K108827

    Место разрезания и соединения
    K108828

    Место разрезания на запасные части

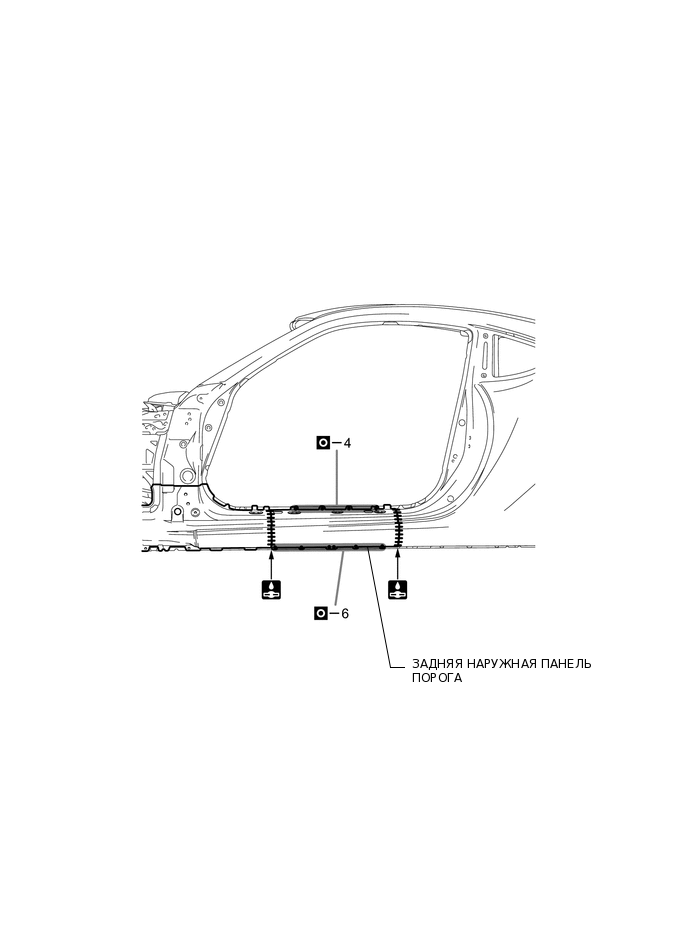

  2. УСТАНОВКА

    Значения символов
    K108823

    Сварка электрозаклепкой
    K108831

    Стыковой сварной шов
U147406E02

  1. ТОЧКА УСТАНОВКИ

  2. Проверьте сопряжение новых деталей с прилегающими деталями кузова перед сваркой. От того, насколько правильно сопрягаются детали друг с другом, будет зависеть после сборки внешний вид узла и всего автомобиля.

  3. Установите не закрепляя новые детали и измерьте необходимые размеры в соответствии со схемой измерений (См. размеры кузова.)

  4. После нанесения верхнего слоя покрытия нанесите антикоррозийное средство на сварные точки несущих рабочую нагрузку швов замкнутого профиля с внутренней стороны панели.

K139741E01
