ЦЕНТРАЛЬНЫЙ РЕМЕНЬ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей с задним сиденьем № 2) УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ РЕМЕНЬ БЕЗОПАСНОСТИ ЦЕНТРАЛЬНОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

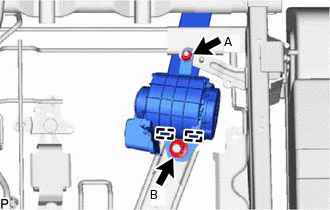

    1. B501482E02

      Введите в зацепление 2 направляющие и временно закрепите ремень безопасности центрального заднего сиденья в сборе 2 гайками.

    2. Полностью затяните сначала гайку (A), а затем гайку (B), чтобы окончательно закрепить ремень безопасности центрального заднего сиденья в сборе.

      Гайка (A)

      12,5 Н*м

      127 кгс*см

      9 фунт-сила-футов

      Гайка (B)

      42 Н*м

      428 кгс*см

      31 фунт-сила-фут

  2. УСТАНОВИТЕ КРАЕВОЕ УКРЕПЛЕНИЕ СПИНКИ ЗАДНЕГО СИДЕНЬЯ

    Нажмите здесьClick here

  3. УСТАНОВИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ С ПОДУШКОЙ

    Нажмите здесьClick here

  4. УСТАНОВИТЕ КРЫШКУ ПЛЕЧЕВОГО КРЕПЛЕНИЯ РЕМНЯ ЗАДНЕГО СИДЕНЬЯ

    Нажмите здесьClick here

  5. УСТАНОВИТЕ КРЫШКУ КРЕПЛЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ

    Нажмите здесьClick here

  6. УСТАНОВИТЕ ПРАВЫЙ РЫЧАГ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ НАКЛОНОМ В СБОРЕ

    Нажмите здесьClick here

  7. УСТАНОВИТЕ ВЕРХНЮЮ ОТКИДНУЮ КРЫШКУ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ

    Нажмите здесьClick here

  8. УСТАНОВИТЕ ПАНЕЛЬ ПОКРЫТИЯ СПИНКИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

    Нажмите здесьClick here

  9. УСТАНОВИТЕ ОБИВКУ СПИНКИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ

    Нажмите здесьClick here

  10. ПОДСОЕДИНИТЕ ЦЕНТРАЛЬНЫЙ РЕМЕНЬ ЗАДНЕГО СИДЕНЬЯ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ

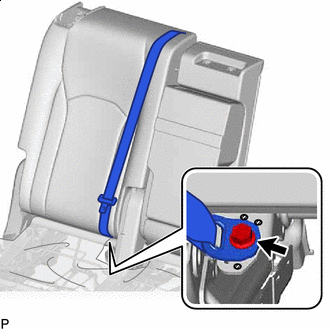

    1. B501480C02
      V100155

      Выступающая часть

      Подсоедините крепление центрального ремня безопасности заднего сиденья в сборе, закрепив его болтом.

      42 Н*м

      428 кгс*см

      31 фунт-сила-фут

      Note:

      Не допускайте того, чтобы крепление замка внешнего ремня безопасности центрального заднего сиденья накладывалось на выступающие части спинки заднего сиденья.

  11. УСТАНОВИТЕ ВНУТРЕННЮЮ КРЫШКУ РЕГУЛЯТОРА НАКЛОНА ЗАДНЕГО СИДЕНЬЯ № 1

    Нажмите здесьClick here

  12. УСТАНОВИТЕ ОБИВКУ ПОДУШКИ ЗАДНЕГО РАЗДЕЛЬНОГО СИДЕНЬЯ ВМЕСТЕ С ПОДУШКОЙ

    Нажмите здесьClick here

  13. УСТАНОВИТЕ РЫЧАГ ЗАМКА ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

    Нажмите здесьClick here

  14. УСТАНОВИТЕ РУЧКУ ОТПУСКАНИЯ ПРАВОГО РЕГУЛЯТОРА НАКЛОНА № 1

    Нажмите здесьClick here

  15. УСТАНОВИТЕ КРЫШКУ ОБИВКИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ

    Нажмите здесьClick here

  16. УСТАНОВИТЕ ПРАВОЕ ЗАДНЕЕ СИДЕНЬЕ № 1 В СБОРЕ

    Нажмите здесьClick here
