ПОДУШКА БЕЗОПАСНОСТИ В ПОДУШКЕ СИДЕНЬЯ СИСТЕМЫ SRS В СБОРЕ СНЯТИЕ С ЭКСПЛУАТАЦИИ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

CAUTION:

Перед выполнением развертывания каких-либо деталей системы SRS с целью утилизации внимательно изучите все действующие экологические нормы и правила работы с опасными материалами и обеспечьте их соблюдение. Эта операция может считаться обращением с опасными материалами.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    CAUTION:

    • Подушка безопасности или преднатяжитель ремня безопасности может случайно сработать от разряда статического электричества. Во избежание подобной ситуации перед выполнением данной процедуры необходимо прикоснуться голой рукой к металлическому предмету.

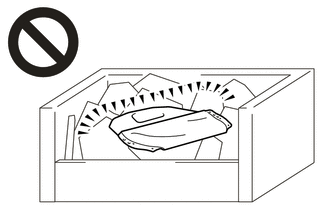

    • B428377

      Не допускается утилизация подушки безопасности в подушке правого переднего сиденья в сборе с неразвернутой подушкой безопасности.

    • Подушка безопасности при развертывании издает громкий хлопок, поэтому работы следует проводить на открытом пространстве, чтобы не причинять неудобства жителям близлежащих домов.

      B401137

    • Для активации подушки безопасности всегда применяйте предназначенный для этого SST (приспособление для срабатывания подушек безопасности SRS). Все операции следует выполнять в безопасном месте, удаленном от источников электрических помех.

    • При развертывании подушки безопасности в подушке правого переднего сиденья в сборе следует находиться от нее на расстоянии не менее 10 м (32,8 фута).

    • При развертывании подушка безопасности в подушке правого переднего сиденья в сборе сильно нагревается. Поэтому не прикасайтесь к ней, как минимум, в течение 30 минут после развертывания.

    • Для работы с развернутой подушкой безопасности в подушке правого переднего сиденья в сборе обязательно надевайте специальные перчатки и защитные очки.

    • Не допускайте попадания воды и пр. на подушку безопасности в подушке правого переднего сиденья в сборе после развертывания подушки.

    • По завершении работ всегда мойте руки водой.

    Tip:

    При сдаче в лом автомобиля, оснащенного системой SRS, или снятии с эксплуатации подушки безопасности в подушке правого переднего сиденья в сборе сначала разверните подушку безопасности в соответствии с описанной ниже процедурой. При обнаружении неисправностей, связанных со срабатыванием подушки безопасности, обращайтесь в Отдел технического обслуживания фирмы-дистрибьютора.

  2. УТИЛИЗАЦИЯ ПРАВОЙ ПОДУШКИ БЕЗОПАСНОСТИ В ПОДУШКЕ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (если она установлена в автомобиле)

    Note:

    • При утилизации подушки безопасности в подушке правого переднего сиденья в сборе не разворачивайте ее в автомобиле клиента.

    • При развертывании подушки безопасности обязательно соблюдайте приведенные ниже инструкции.

    Tip:

    Подготовьте аккумуляторную батарею как источник питания для развертывания подушки безопасности.

    1. C110371N08

      Проверьте работоспособность SST.

      Нажмите здесьClick hereClick here

      09082-00700

    2. См. раздел "Меры предосторожности".

      Нажмите здесьClick hereClick hereClick here

    3. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

      B394718
      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    4. Отсоедините разъем правой подушки безопасности в подушке переднего сиденья в сборе под правым передним сиденьем в сборе.

      Note:

      При разъединении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

      1. Сдвиньте ползун для разблокировки замка и отсоедините разъем подушки безопасности.

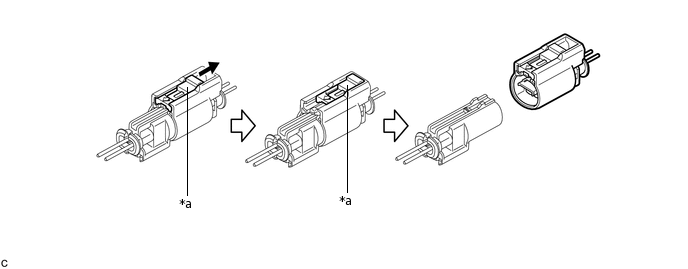

        C190412C08

        *a

        Ползун

        -

        -
        V100135

        Сдвиньте

        -

        -

    5. Установите SST.

      B434268
      CAUTION:

      Убедитесь, что крепление правого переднего сиденья не ослаблено.

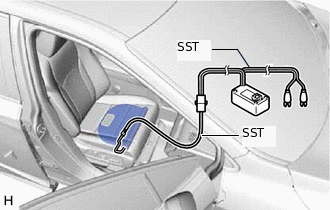

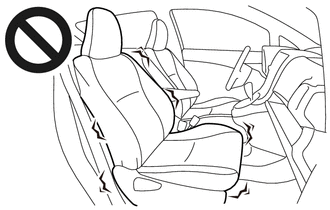

      1. B420080N01

        После соединения следующих SST между собой подключите их к подушке безопасности в подушке правого переднего сиденья в сборе.

        09082-00700

        09082-00750

        Note:

        Во избежание повреждения разъема SST или жгута проводов не закрывайте дополнительный замок парного замка.

      2. C154370C17

        *a

        Battery

        *b

        10 м (32,8 фута) или более

        Переместите SST на расстояние не менее 10 м (32,8 фута) от переднего бокового окна автомобиля.

      3. Жгут проводов SST должен обеспечивать достаточное расстояние до переднего бокового окна. Закройте все двери и окна автомобиля.

        Note:

        Соблюдайте осторожность, чтобы не повредить жгут проводов SST.

      4. Подсоедините красный зажим SST к положительному (+) выводу аккумуляторной батареи, а черный – к отрицательному (-) выводу.

    6. Разверните подушку безопасности.

      1. Никто не должен находиться внутри автомобиля и на расстоянии до 10 м (32,8 фута) от него.

      2. Нажмите на активационный выключатель SST, чтобы развернуть подушку безопасности.

        CAUTION:

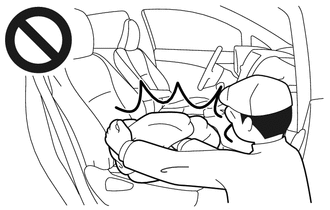

        • B400936

          Перед развертыванием убедитесь, что внутри автомобиля или рядом с ним нет людей.

        • B434269

          При развертывании подушка безопасности в подушке правого переднего сиденья в сборе сильно нагревается. Поэтому не прикасайтесь к ней, как минимум, в течение 30 минут после развертывания.

        • B434270

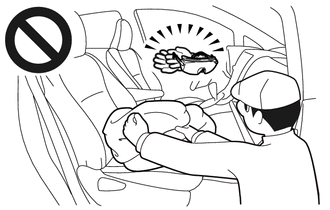

          Для работы с развернутой подушкой безопасности в подушке правого переднего сиденья в сборе обязательно надевайте специальные перчатки и защитные очки.

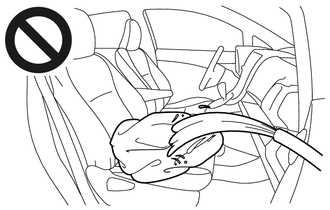

        • B434271

          Не допускайте попадания воды и пр. на подушку безопасности в подушке правого переднего сиденья в сборе после развертывания подушки.

        • По завершении работ всегда мойте руки водой.

        Tip:

        Подушка безопасности развертывается в момент загорания светодиодного индикатора выключателя SST.

  3. УТИЛИЗАЦИЯ ПРАВОЙ ПОДУШКИ БЕЗОПАСНОСТИ В ПОДУШКЕ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (если она не установлена в автомобиле)

    Note:

    При развертывании подушки безопасности обязательно соблюдайте приведенные ниже инструкции.

    Tip:

    Подготовьте аккумуляторную батарею как источник питания для развертывания подушки безопасности.

    1. C110371N08

      Проверьте работоспособность SST.

      Нажмите здесьClick hereClick here

      09082-00700

    2. Снимите правую подушку безопасности в подушке переднего сиденья в сборе.

      Нажмите здесьClick hereClick here

      CAUTION:
      • B394718

        При снятии правого переднего сиденья в сборе работы следует начинать не ранее, чем через 90 секунд после выключения зажигания и отсоединения кабеля от отрицательного (-) вывода аккумуляторной батареи.

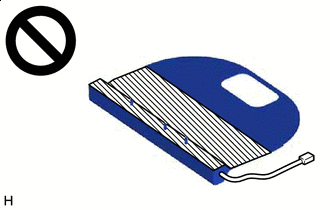

      • B417762C02
        V100155

        Сторона разворачивания

        При помещении подушки безопасности в подушке правого переднего сиденья в сборе на хранение ее следует укладывать поверхностью, в направлении которой происходит развертывание, вверх.

    3. B104882C16

      *a

      Диаметр провода

      *b

      Площадь поперечного сечения провода без изоляции

      При помощи скрученного провода привяжите подушку безопасности в подушке правого переднего сиденья в сборе к ненужной шине.

      Провод

      Площадь поперечного сечения провода без изоляции

      1,25 мм2 (0,0019 дюйма2) или более

      CAUTION:

      При использовании для фиксации подушки безопасности правого переднего сиденья в сборе слишком тонкого провода или альтернативного приспособления при развертывании подушки безопасности в подушке сиденья фиксирующее приспособление может разорваться. Используйте только специальные автомобильные провода сечением не менее 1,25 мм 2 (0,0019 дюйма2).

      Tip:

      Формула расчета площади поперечного сечения жилы:

      Площадь сечения = 3,14 x (диаметр)2 разделить на 4

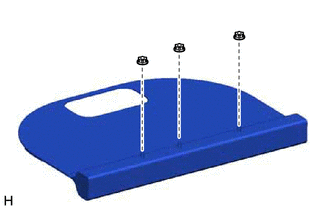

      1. B420081

        Затяните 3 гайки на правой подушке безопасности в подушке переднего сиденья в сборе.

      2. B420082

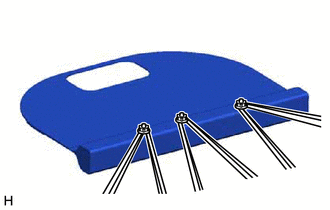

        Обмотайте 2 или более провода вокруг резьбовых шпилек подушки безопасности в подушке правого переднего сиденья в сборе, как показано на рисунке.

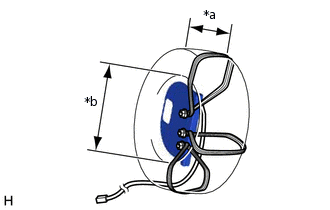

      3. B420083C01

        *a

        Ширина

        *b

        Внутренний диаметр

        Поместите подушку безопасности в подушке правого переднего сиденья в сборе внутрь шины, как показано на рисунке.

        Минимальный размер шины

        Ширина

        185 мм (7,28 дюйма)

        Внутренний диаметр

        360 мм (1,18 фута)

        CAUTION:

        • Провода должны быть плотно натянуты. Если намотать провода слабо, во время развертывания подушка безопасности в подушке правого переднего сиденья в сборе может оторваться.

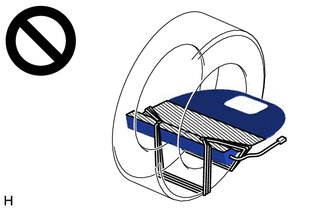

        • B417763C02
          V100155

          Сторона разворачивания

          Всегда привязывайте подушку безопасности в подушке правого переднего сиденья в сборе, как показано на рисунке.

        Note:

        Поскольку при развертывании подушки безопасности шина может быть повреждена, используйте ненужную шину.

    4. Установите SST.

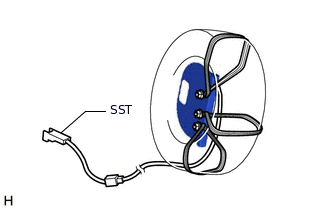

      1. B420085N01

        Подсоедините разъем SST к разъему правой подушки безопасности в подушке переднего сиденья в сборе.

        09082-00750

    5. Установите шины.

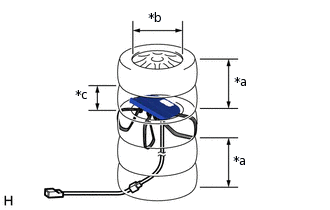

      1. B420084C01

        *a

        Шины (2 или более)

        *b

        Внутренний диаметр

        *c

        Ширина

        Под шину, к которой привязана подушка безопасности в подушке правого переднего сиденья в сборе, положите, как минимум, 2 шины.

        Минимальный размер шины

        Ширина

        185 мм (7,28 дюйма)

        Внутренний диаметр

        360 мм (1,18 фута)

        Note:

        Не размещайте разъем SST под шиной, так как это может привести к его повреждению.

      2. На шину, к которой привязана подушка безопасности в подушке правого переднего сиденья в сборе, положите, как минимум, 2 шины. В верхней шине должен быть установлен диск.

        Note:

        Поскольку при развертывании подушки безопасности шины и диски могут получить повреждения, используйте ненужные шины и диски.

      3. C223306

        Свяжите шины между собой с помощью двух проводов.

        CAUTION:

        Провода должны быть плотно натянуты. Слабина проводов приводит к расцеплению шин при развертывании подушки безопасности.

    6. Установите SST.

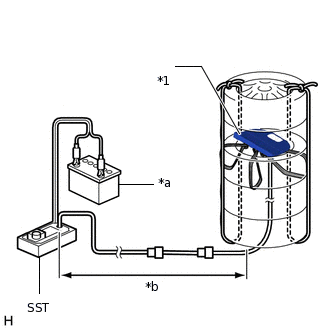

      1. B420086C01

        *1

        Подушка безопасности в подушке правого переднего сиденья в сборе

        *a

        Battery

        *b

        10 м (32,8 фута) или более

        Подсоедините разъем SST.

        09082-00700

        Note:

        Во избежание повреждения разъема SST или жгута проводов не закрывайте дополнительный замок парного замка. Кроме того, обеспечьте небольшое провисание жгута проводов SST внутри покрышки

      2. Переместите SST на расстояние не менее 10 м (32,8 фута) от подушки безопасности, привязанной к шине.

    7. Разверните подушку безопасности.

      1. Подсоедините красный зажим SST к положительному (+) выводу аккумуляторной батареи, а черный – к отрицательному (-) выводу.

      2. Проверьте, чтобы никто не находился в радиусе 10 м (32,8 фута) от шины, к которой привязана подушка безопасности подушки правого переднего сиденья в сборе.

      3. Нажмите на активационный выключатель SST, чтобы развернуть подушку безопасности.

        B401768
        CAUTION:

        При развертывании подушки безопасности рядом с ней не должно быть людей.

        Tip:

        Подушка безопасности развертывается в момент загорания светодиодного индикатора выключателя SST.

    8. Утилизируйте правую подушку безопасности в подушке переднего сиденья в сборе.

      CAUTION:

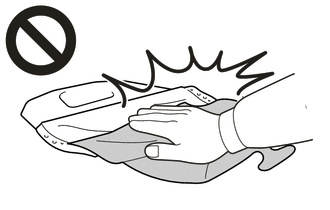

      • B428378

        При развертывании подушка безопасности в подушке правого переднего сиденья в сборе сильно нагревается. Поэтому не прикасайтесь к ней, как минимум, в течение 30 минут после развертывания.

      • B428380

        Для работы с развернутой подушкой безопасности в подушке правого переднего сиденья в сборе обязательно надевайте специальные перчатки и защитные очки.

      • B428379

        Не допускайте попадания воды и пр. на подушку безопасности в подушке правого переднего сиденья в сборе после развертывания подушки.

      • По завершении работ всегда мойте руки водой.

      1. Снимите правую подушку безопасности в подушке переднего сиденья в сборе с шины.

      2. Положите подушку безопасности в подушке правого переднего сиденья в сборе в полиэтиленовый пакет, надежно завяжите ее и утилизируйте в соответствии с местными нормами.
