КОРПУС КЛАПАНОВ В СБОРЕ ПОВТОРНАЯ СБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

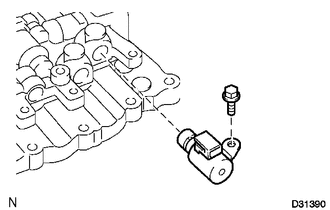

  1. УСТАНОВИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ S3

    1. D031390

      Установите электромагнитный клапан переключения передач S3 и закрепите его болтом.

      10 Н*м

      102 кгс*см

      7 фунт-сила-футов

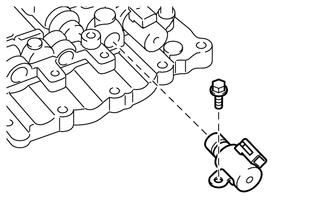

  2. УСТАНОВИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ S2

    1. C257579

      Установите электромагнитный клапан переключения передач S2 и закрепите его болтом.

      10 Н*м

      102 кгс*см

      7 фунт-сила-футов

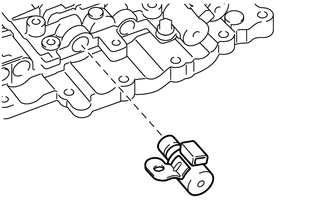

  3. УСТАНОВИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ S1

    1. C257582

      Установите электромагнитный клапан переключения передач S1.

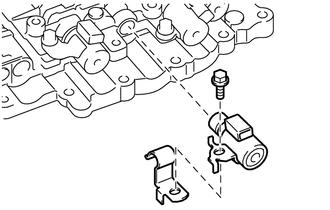

  4. УСТАНОВИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ S4

    1. C257578

      Закрепите зажим жгута проводов корпуса клапанов и электромагнитный клапан переключения передач S4 с помощью болта.

      10 Н*м

      102 кгс*см

      7 фунт-сила-футов

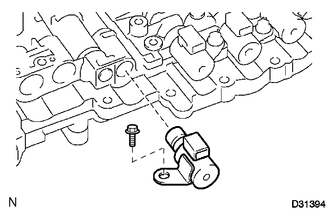

  5. УСТАНОВИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SR

    1. C109584

      Установите электромагнитный клапан переключения передач SR и закрепите его болтом.

      10 Н*м

      102 кгс*см

      7 фунт-сила-футов

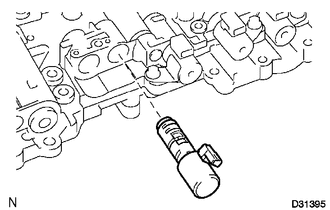

  6. УСТАНОВИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL1

    1. D031395

      Установите электромагнитный клапан переключения передач SL1.

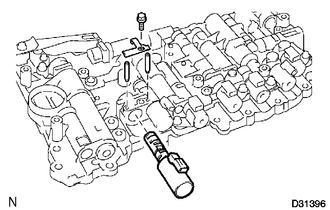

  7. УСТАНОВИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SLT

    1. D031396

      Установите электромагнитный клапан переключения передач SLT.

    2. Установите 2 стопорных штифта и стопорную пластину, зафиксировав их болтом.

      6,4 Н*м

      65 кгс*см

      57 фунт-сила-дюймов

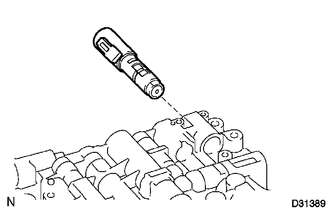

  8. УСТАНОВИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SLU

    1. D031389

      Установите электромагнитный клапан переключения передач SLU.

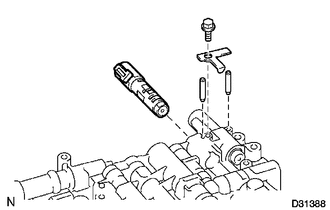

  9. УСТАНОВИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SL2

    1. D031388

      Установите электромагнитный клапан переключения передач SL2.

    2. Установите 2 стопорных штифта и стопорную пластину, зафиксировав их болтом.

      6,4 Н*м

      65 кгс*см

      57 фунт-сила-дюймов
