СИСТЕМА SFI, диагностические DTC:P001313 и P002313

Код DTC Наименование DTC
P001313 Положение распредвала "В", привод, ряд 1 — обрыв в цепи
P002313 Положение распредвала "В", привод, ряд 2 — обрыв в цепи

ОПИСАНИЕ

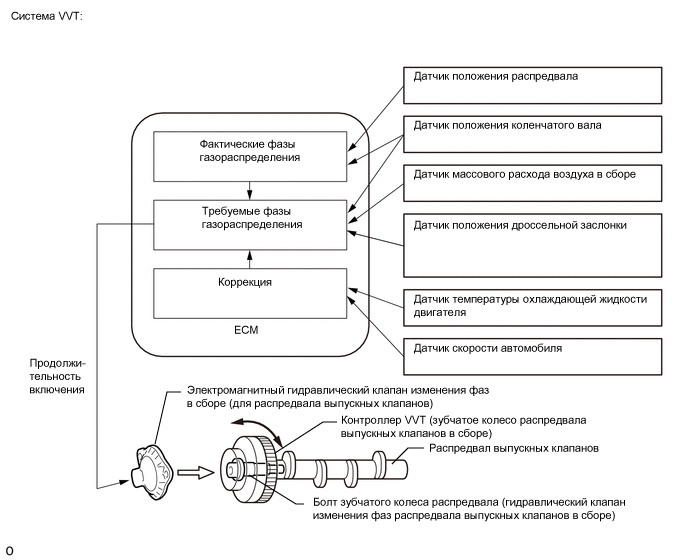

Система регулирования фаз газораспределения (VVT) регулирует фазы газораспределения выпускных клапанов для повышения рабочих характеристик двигателя. Управление контроллером VVT осуществляется посредством моторного масла, подаваемого под давлением.

Гидравлический клапан изменения фаз управляется сигналами от ECM, которые обеспечивают управление гидравлическим клапаном изменения фаз и подачу моторного масла. Гидравлический клапан изменения фаз перемещается, когда ECM подает 12 В на электромагнит гидравлического клапана изменения фаз. ECM изменяет время подачи питания на электромагнитный гидравлический клапан изменения фаз (продолжительность включения) в зависимости от положения распредвала, положения коленчатого вала, положения дроссельной заслонки и т.д.

A321256E23

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

MIL

Память

Примечание

P001313

Положение распредвала "В", привод, ряд 1 — обрыв в цепи

Обрыв или короткое замыкание в цепи электромагнитного гидравлического клапана изменения фаз в сборе (для распредвала выпускных клапанов ряда 1) (логика диагностирования за 1 поездку).

  • Обрыв или короткое замыкание в цепи электромагнитного гидравлического клапана изменения фаз в сборе (для распредвала выпускных клапанов ряда 1)

  • Электромагнитный гидравлический клапан изменения фаз в сборе (для распредвала выпускных клапанов ряда 1)

  • ECM

Загорается

Код DTC сохраняется

Код SAE: P0013

P002313

Положение распредвала "В", привод, ряд 2 — обрыв в цепи

Обрыв или короткое замыкание в цепи электромагнитного гидравлического клапана изменения фаз в сборе (для распредвала выпускных клапанов ряда 2) (логика диагностирования за 1 поездку).

  • Обрыв или короткое замыкание в цепи электромагнитного гидравлического клапана изменения фаз в сборе (для распредвала выпускных клапанов ряда 2)

  • Электромагнитный гидравлический клапан изменения фаз в сборе (для распредвала выпускных клапанов ряда 2)

  • ECM

Загорается

Код DTC сохраняется

Код SAE: P0023

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

Этот DTC предназначен для обнаружения обрыва или короткого замыкания в цепи электромагнитного гидравлического клапана изменения фаз в сборе (для распредвала выпускных клапанов). Если при нахождении выключателя зажигания в состоянии ON (ВКЛ) (IG) или во время работы двигателя продолжительность включения электромагнитного гидравлического клапана изменения фаз в сборе недостаточна или избыточна, ECM включает лампу MIL и сохраняет этот DTC.

ПРИНЦИП РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

Требуемые датчики/устройства

Электромагнитный гидравлический клапан изменения фаз в сборе (для распредвала выпускных клапанов)

Продолжительность работы

Постоянно

ПРОВЕРОЧНАЯ ПОЕЗДКА

  1. Подключите GTS к DLC3.

  2. Включите зажигание (IG).

  3. Включите GTS.

  4. Удалите коды DTC (даже если нет сохраненных DTC, выполните процедуру удаления DTC).

  5. Выключите зажигание и подождите не менее 30 с.

  6. Запустите двигатель [A].

  7. Подождите 5 секунд или более.

  8. Включите диагностический прибор TechDoc3.

  9. Войдите в следующие меню: Powertrain / Engine / Trouble Codes [C].

  10. Считайте ожидающие обработки коды DTC.

    Tip:

    • Если выводятся ожидающие обработки DTC, система неисправна.

    • Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.

  11. Войдите в следующие меню: Powertrain / Engine / Utility / All Readiness.

  12. Введите DTC: P001313 или P002313.

  13. Проверьте результат проверки DTC.

    Дисплей GTS

    Описание

    NORMAL

    • Проверка DTC завершена

    • Cистема работает нормально

    ABNORMAL

    • Проверка DTC завершена

    • Нарушения в работе системы

    INCOMPLETE

    • Проверка DTC не завершена

    • Выполните поездку в проверочном режиме после создания условий регистрации DTC
    Tip:

    • Если результат проверки NORMAL, система исправна.

    • Если результат проверки ABNORMAL, система неисправна.

    • Если результат проверки показывает INCOMPLETE, выполните шаги A] - C] снова.

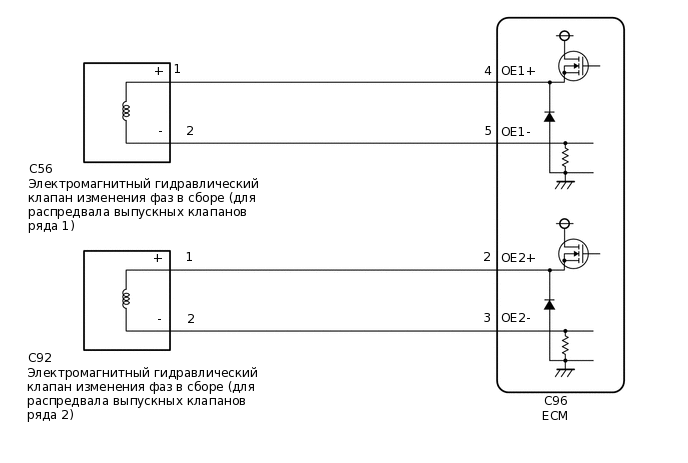

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A356010E37

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Если выводится DTC P001313, проверьте цепь системы VVT (для распредвала выпускных клапанов ряда 1).

  • Если выводится DTC P002313, проверьте цепь системы VVT (для распредвала выпускных клапанов ряда 2).

  • Рядом 1 считается ряд, содержащий цилиндр № 1*.

    *: Цилиндром № 1 считается цилиндр, который находится дальше всего от коробки передач.

  • Рядом 2 считается ряд, в котором нет цилиндра № 1.

  • С помощью GTS считайте данные фиксированного набора параметров. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения как данные фиксированного набора параметров. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УДАЛИТЕ DTC

    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите диагностический прибор TechDoc3.

    4. Удалите DTC после записи данных фиксированного набора параметров и DTC.

      Powertrain > Engine > Clear DTCs

    5. Выключите зажигание и подождите не менее 30 с.

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    ДАЛЕЕ

  2. СЧИТАЙТЕ DTC (DTC P001313 ИЛИ P002313)

    1. Подключите GTS к DLC3.

    2. Запустите двигатель.

    3. Включите GTS.

    4. Войдите в следующие меню: Powertrain / Engine / Trouble Codes.

    5. Считайте коды DTC.

      Powertrain > Engine > Trouble Codes

      Result

      Result

      Перейти К

      DTC P001313 или P002313 выводится

      A

      DTC не выводятся.

      Б
    B

    ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

    Нажмите здесьЩелкните по следующей ссылке

    A

  3. ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ (ДЛЯ РАСПРЕДВАЛА ВЫПУСКНЫХ КЛАПАНОВ)

    1. Проверьте электромагнитный гидравлический клапан изменения фаз в сборе (для распредвала выпускных клапанов).

      Нажмите здесьЩелкните по следующей ссылке

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ (ДЛЯ РАСПРЕДВАЛА ВЫПУСКНЫХ КЛАПАНОВ)

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    СООТВ

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭЛЕКТРОМАГНИТНЫЙ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ (ДЛЯ РАСПРЕДВАЛА ВЫПУСКНЫХ КЛАПАНОВ) – ECM)

    1. Отсоедините разъем электромагнитного гидравлического клапана изменения фаз в сборе (для распредвала выпускных клапанов).

    2. Отсоедините разъем ECM.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      C56-1 (+) - C96-4 (OE1+)

      Всегда

      Менее 1 Ом

      C56-2 (-) - C96-5 (OE1-)

      Всегда

      Менее 1 Ом

      C92-1 (+) - C96-2 (OE2+)

      Всегда

      Менее 1 Ом

      C92-2 (-) - C96-3 (OE2-)

      Всегда

      Менее 1 Ом

      C56-1 (+) или C96-4 (OE1+) - масса и другие контакты

      Всегда

      10 кОм или более

      C56-2 (-) или C96-5 (OE1-) - масса и другие контакты

      Всегда

      10 кОм или более

      C92-1 (+) или C96-2 (OE2+) - масса и другие контакты

      Всегда

      10 кОм или более

      C92-2 (-) или C96-3 (OE2-) - масса и другие контакты

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ECM

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
