ЦЕНТРАЛЬНЫЙ РЕМЕНЬ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей с задним сиденьем № 2) СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже рассматриваются операции (такие как регулировка, калибровка, инициализация и регистрация), которые надлежит выполнять после замены или снятия и установки деталей в случае снятия/установки центрального ремня безопасности заднего сиденья в сборе.

Table 1. Необходимые процедуры после снятия / установки / замены деталей

Заменяемая деталь или выполняемая процедура

Необходимые процедуры

Последствия / неработающие функции, если необходимые процедуры не выполняются

Link

Отсоедините провод от отрицательного вывода вспомогательной аккумуляторной батареи

Сохраните в памяти нейтральное положение рулевого колеса

Система LKA/LDA

Click here

Интеллектуальная система ультразвуковой локации*1

Предаварийная система безопасности

Система освещения (наружного)

  • Фары адаптивного головного бокового освещения

Система адаптивного включения дальнего света

Cистема помощи при парковке (для моделей с функцией помощи при параллельной парковке)

Click here

Cистема помощи при парковке (для моделей без функции помощи при параллельной парковке)

Click here

Система панорамного заднего обзора

Click here

Инициализируйте замок двери багажного отделения

Система управления замками дверей

Click here

Сброс закрытого положения двери багажного отделения

Система автоматизированной двери багажного отделения с электроприводом

Click here

*1: При выполнении настройки с помощью GTS.

Нажмите здесьClick hereClick here

CAUTION:
  • B401522

    Некоторые рассмотренные операции по обслуживанию могут влиять на работу системы подушек безопасности SRS. Перед началом обслуживания обязательно ознакомьтесь с мерами предосторожности, связанными с системой подушек безопасности SRS.

    Нажмите здесьClick here

  • Работайте в защитных перчатках. Острые края рамы сиденья могут травмировать руки.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ПРАВОЕ ЗАДНЕЕ СИДЕНЬЕ № 1 В СБОРЕ

    Нажмите здесьClick here

  2. СНИМИТЕ КРЫШКУ ОБИВКИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ

    Нажмите здесьClick here

  3. СНИМИТЕ РУЧКУ РАЗБЛОКИРОВКИ ПРАВОГО РЕГУЛЯТОРА НАКЛОНА № 1

    Нажмите здесьClick here

  4. СНИМИТЕ РЫЧАГ ЗАМКА ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

    Нажмите здесьClick here

  5. СНИМИТЕ ОБИВКУ ПОДУШКИ ЗАДНЕГО РАЗДЕЛЬНОГО СИДЕНЬЯ ВМЕСТЕ С ПОДУШКОЙ

    Нажмите здесьClick here

  6. СНИМИТЕ ВНУТРЕННЮЮ КРЫШКУ РЕГУЛЯТОРА НАКЛОНА ЗАДНЕГО СИДЕНЬЯ № 1

    Нажмите здесьClick here

  7. ОТСОЕДИНИТЕ ЦЕНТРАЛЬНЫЙ РЕМЕНЬ ЗАДНЕГО СИДЕНЬЯ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ

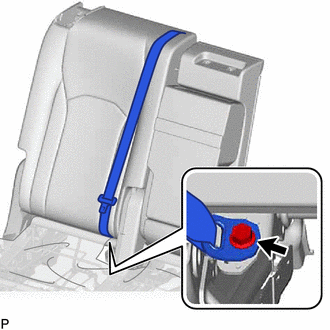

    1. B501481

      Выверните болт и отсоедините крепление центрального ремня безопасности заднего сиденья в сборе.

  8. СНИМИТЕ ОБИВКУ СПИНКИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ

    Нажмите здесьClick here

  9. СНИМИТЕ ПАНЕЛЬ ПОКРЫТИЯ СПИНКИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

    Нажмите здесьClick here

  10. СНИМИТЕ ВЕРХНЮЮ ОТКИДНУЮ КРЫШКУ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ

    Нажмите здесьClick here

  11. СНИМИТЕ ПРАВЫЙ РЫЧАГ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ НАКЛОНОМ В СБОРЕ

    Нажмите здесьClick here

  12. СНИМИТЕ КРЫШКУ КРЕПЛЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ

    Нажмите здесьClick here

  13. СНИМИТЕ КРЫШКУ ПЛЕЧЕВОГО КРЕПЛЕНИЯ РЕМНЯ ЗАДНЕГО СИДЕНЬЯ

    Нажмите здесьClick here

  14. СНИМИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ С ПОДУШКОЙ

    Нажмите здесьClick here

  15. СНИМИТЕ КРАЕВОЕ УКРЕПЛЕНИЕ СПИНКИ ЗАДНЕГО СИДЕНЬЯ

    Нажмите здесьClick here

  16. СНИМИТЕ ЦЕНТРАЛЬНЫЙ ЗАДНИЙ РЕМЕНЬ В СБОРЕ

    1. B501482

      Отверните 2 гайки.

    2. Расцепите 2 направляющие, чтобы снять ремень центрального заднего сиденья с катушкой и преднатяжителем в сборе.
