СИСТЕМА ИММОБИЛАЙЗЕРА, диагностический DTC: B2784

Код DTC Наименование DTC
B2784 Обрыв или короткое замыкание в цепи антенной катушки

ОПИСАНИЕ

ЭБУ сертификации (ЭБУ электронного ключа зажигания) регистрирует этот код DTC при обнаружении обрыва или короткого замыкания в катушке усилителя электронного ключа, встроенной в выключатель питания. Этот код DTC также регистрируется как архивный код DTC.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

Примечание

B2784

Обрыв или короткое замыкание в цепи антенной катушки

Обрыв (см. ниже) или короткое замыкание в катушке усилителя электронного ключа, встроенной в выключатель питания (определяется при обмене данными с ЭБУ сертификации (ЭБУ электронного ключа зажигания)) (логика диагностирования за 1 поездку*).

  • Обрыв в цепи AGND, VC5, TXCT или CODE (включая отсоединение выключателя питания).

  • Обрыв в катушке усилителя электронного ключа, встроенной в выключатель питания.

  • Выключатель питания

  • Жгут проводов или разъем

  • ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)

Операция подтверждения вывода DTC:

  • Когда рычаг переключения передач находится в положении P и передатчик электронного ключа удерживается вблизи выключателя питания, и выполняется операция запуска системы управления гибридной системой путем нажатия и удержания выключателя питания при разряженной батарее передатчика.

  • *: Выводится только при наличии неисправности.

Table 1. Состояние автомобиля и аварийный режим работы при обнаружении неисправности

Состояние автомобиля при обнаружении неисправности

Аварийный режим работы при обнаружении неисправности

Невозможен запуск системы управления гибридной системой при разряженной батарее передатчика путем помещения передатчика электронного ключа вблизи выключателя питания и нажатия и удержания выключателя питания, когда рычаг переключения передач находится в положении P

-
Table 2. Связанные параметры в режимах Data List и Active Test

№ DTC

Режимы Data List и Active Test

B2784

-

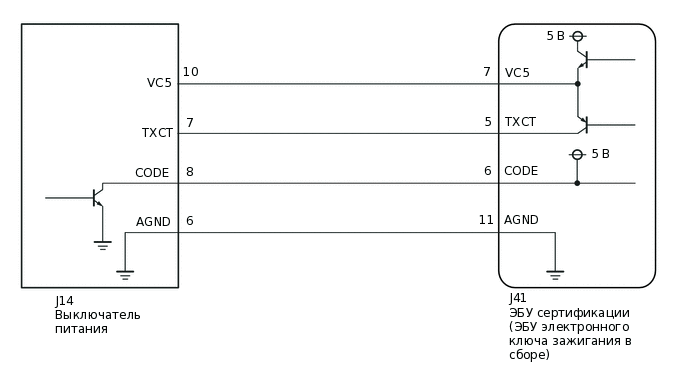

СХЕМА СОЕДИНЕНИЙ

E305785E22

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • При использовании GTS с выключенным питанием, подсоедините GTS к DLC3 и включайте и выключайте освещение проема двери с интервалами 1,5 с или менее до тех пор, пока не начнется обмен данными между GTS и автомобилем. Затем выберите код модели "KEY REGIST" в ручном режиме и войдите в следующие пункты меню: Body Electrical / Entry&Start(CAN). При использовании GTS периодически включайте и выключайте выключатель освещения дверного проема с интервалом не более 1,5 с, чтобы поддерживать связь между GTS и автомобилем.

  • Перед заменой ЭБУ сертификации (ЭБУ электронного ключа зажигания) изучите бюллетень технического обслуживания.

  • После ремонта выполните операцию "Подтверждение вывода кода DTC" и убедитесь, что коды DTC не выводятся.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УДАЛИТЕ DTC

    1. Удалите коды DTC.

      Нажмите здесьClick here

      Body Electrical > Entry&Start > Clear DTCs

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  2. ПРОВЕРЬТЕ DTC

    1. Проверьте наличие кодов DTC.

      Нажмите здесьClick here

      Body Electrical > Entry&Start > Trouble Codes

      Tip:

      Перед тем, как проверять DTC, выполните "операцию подтверждения вывода DTC".

      OK

      DTC B2784 не выводится.

    Result

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    Нажмите здесьClick hereClick hereClick here

    NG

  3. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ (ВЫХОД)

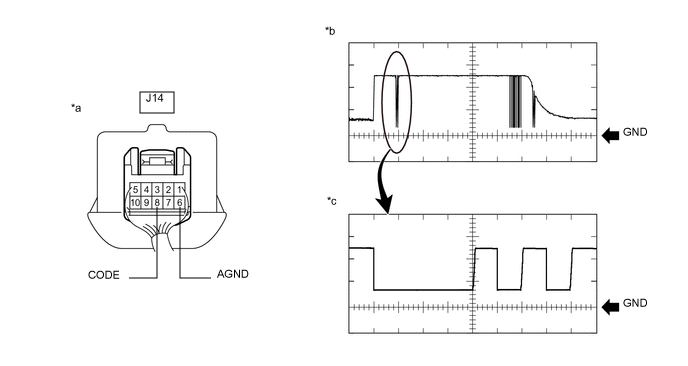

    1. С помощью осциллографа проверьте форму сигнала.

      B363541C23

      *a

      Устройство с подсоединенным жгутом проводов

      (выключатель питания)

      *b

      Осциллограмма

      *c

      Осциллограмма (детальная)

      -

      -

      Условия измерений

      Подключение диагностического прибора

      Условие

      Настройки прибора

      Заданные условия

      J14-8 (CODE) - J14-6 (AGND)

      Питание выключено, выключатель питания нажат, когда передатчик электронного ключа находится рядом с выключателем питания*

      1 В/ДЕЛ., 20 мс / дел.

      Формирование импульсов:

      (см. осциллограмму)

      2 В/дел., 100 мкс/дел.

      Формирование импульсов:

      (см. осциллограмму (детальную))

      • *: Перед выполнением этой проверки извлеките батарею передатчика.

      OK

      Форма сигнала похожа на показанную на рисунке.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    NG

    ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ

    Нажмите здесьClick here

    OK

  4. ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)

    1. Замените ЭБУ сертификации (ЭБУ электронного ключа зажигания) новым.

      Tip:

      См. Бюллетень технического обслуживания

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  5. ЗАРЕГИСТРИРУЙТЕ ИДЕНТИФИКАТОР ПЕРЕДАЧИ ДАННЫХ ЭБУ

    1. Зарегистрируйте идентификационные коды передачи данных ЭБУ.

      Tip:

      См. Бюллетень технического обслуживания

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  6. УДАЛИТЕ DTC

    1. Удалите коды DTC.

      Нажмите здесьClick here

      Body Electrical > Entry&Start > Clear DTCs

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  7. ПРОВЕРЬТЕ DTC

    1. Проверьте наличие кодов DTC.

      Нажмите здесьClick here

      Body Electrical > Entry&Start > Trouble Codes

      Tip:

      Перед тем, как проверять DTC, выполните "операцию подтверждения вывода DTC".

      OK

      DTC B2784 не выводится.

    Result

    Перейти к

    OK

    НЕ СООТВ.
    OK

    КОНЕЦ (ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) НЕИСПРАВЕН)

    NG

    ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ

    Нажмите здесьClick here
