ЛАМПА ФОНАРЯ ЗАДНЕГО ХОДА ЗАМЕНА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ № 3

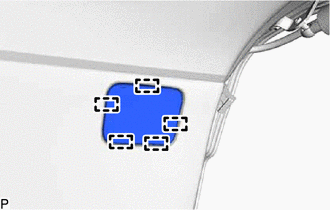

    1. E331418

      Расцепите 5 направляющих, чтобы снять крышку технологического отверстия двери багажного отделения № 3.

  2. СНИМИТЕ ЛАМПУ ФОНАРЯ ЗАДНЕГО ХОДА

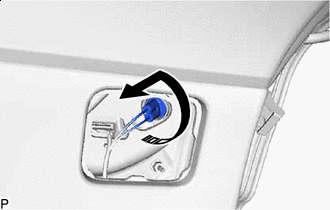

    1. E331419C01
      V113147

      Направление снятия

      Поверните патрон фонаря заднего хода с проводкой так, чтобы лампа фонаря заднего хода была направлена, как показано на рисунке, и отсоедините их как единый узел.

    2. Снимите лампу фонаря заднего хода с патрона фонаря заднего хода с проводкой.

  3. УСТАНОВИТЕ ЛАМПУ ФОНАРЯ ЗАДНЕГО ХОДА

    1. Установите лампу фонаря заднего хода в патрон фонаря заднего хода с проводкой.

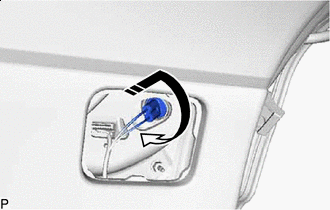

    2. E331420C01
      V113147

      Направление установки

      Поверните патрон фонаря заднего хода с проводкой так, чтобы лампа фонаря заднего хода была направлена, как показано на рисунке, и подсоедините их как единый узел.

  4. УСТАНОВИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ № 3

    1. E331418

      Введите в зацепление 5 направляющих, чтобы установить крышку технологического отверстия двери багажного отделения № 3.
