СИСТЕМА ОСВЕЩЕНИЯ Цепь указателя поворота

Код DTC Наименование DTC
Цепь указателя поворота

ОПИСАНИЕ

Включение противотуманных фар в сборе (фар адаптивного головного бокового освещения) осуществляется под управлением ЭБУ фар.

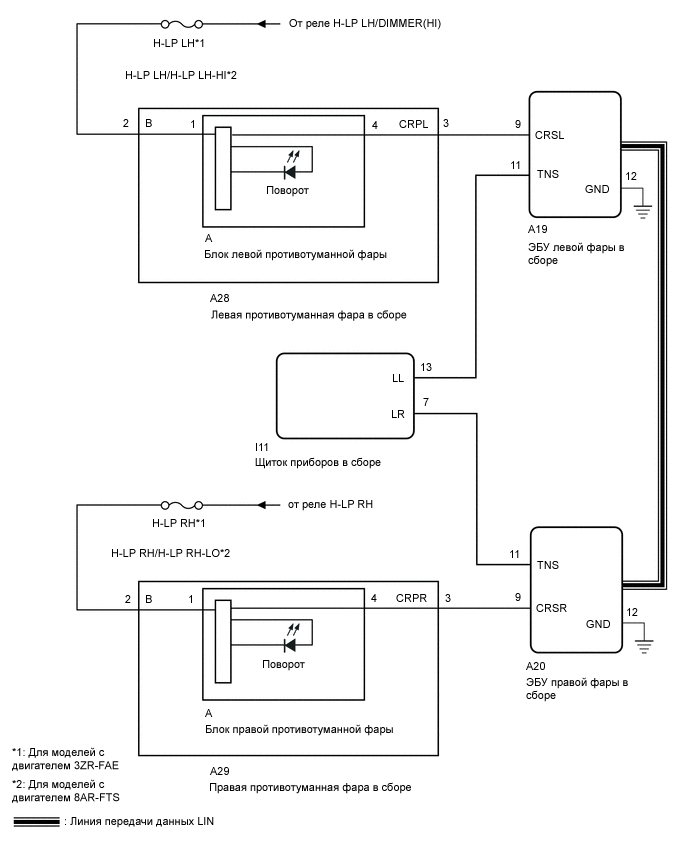

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

  1. E308252E02

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:
  • Для обмена данными система освещения (наружного) использует систему передачи данных CAN и мультиплексную систему передачи данных (LIN). Прежде чем приступать к диагностике, проверьте работу системы передачи данных в соответствии с указаниями раздела "Порядок поиска неисправностей" и убедитесь, что эта система исправна.

    Нажмите здесьЩелкните по следующей ссылке

  • После замены ЭБУ левой фары в сборе необходимо выполнить регистрацию информации об автомобиле и инициализацию.

    Нажмите здесьЩелкните по следующей ссылке

  • Убедитесь, что DTC B1507 и B1508 системы измерительных приборов и индикаторов не выводятся.

    Нажмите здесьЩелкните по следующей ссылке

  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ GTS (CORNERING LIGHT)

    1. При помощи GTS выполните активную диагностику.

      Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

      1. Для моделей с трехлучевыми фарами:

        Body Electrical > AFS > Active Test

        Информация на дисплее прибора

        Измеряемая величина

        Диапазон регулирования

        Замечание по диагностике

        Clearance Light

        Включает фары адаптивного головного бокового освещения

        OFF (ВЫКЛ) или ON (ВКЛ)

        -

        Body Electrical > AFS > Active Test

        Информация на дисплее прибора

        Clearance Light

      2. Для моделей с однолучевыми фарами:

        Body Electrical > HL AutoLeveling > Active Test

        Информация на дисплее прибора

        Измеряемая величина

        Диапазон регулирования

        Замечание по диагностике

        Фара адаптивного головного бокового освещения

        Включает фары адаптивного головного бокового освещения

        OFF (ВЫКЛ) или ON (ВКЛ)

        -

        Body Electrical > HL AutoLeveling > Active Test

        Информация на дисплее прибора

        Фара адаптивного головного бокового освещения

    Результат

    Result

    Перейдите к

    Испытание Active Test выполняется должным образом

    A

    Испытание Active Test не выполняется должным образом только для правой фары

    B

    Испытание Active Test не выполняется должным образом только для левой фары

    C

    A

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

    C

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЛЕВАЯ ПРОТИВОТУМАННАЯ ФАРА В СБОРЕ - АККУМУЛЯТОРНАЯ БАТАРЕЯ)Щелкните по следующей ссылке

    B
  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРАВАЯ ПРОТИВОТУМАННАЯ ФАРА В СБОРЕ - АККУМУЛЯТОРНАЯ БАТАРЕЯ)

    1. E299001C03

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к правой противотуманной фаре)

      Отсоедините разъем правой противотуманной фары в сборе.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Контакты для подключения диагностического прибора

      Положение переключателя

      Номинальное значение

      A29-2 (B) - масса

      Питание включено (IG)

      11—14 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.

    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ
  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ПРАВОЙ ФАРЫ В СБОРЕ — ПРАВАЯ ПРОТИВОТУМАННАЯ ФАРА В СБОРЕ)

    1. Отсоедините разъем A20 ЭБУ правой фары в сборе.

    2. Отсоедините разъем A29 правой противотуманной фары в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Номинальное значение

      A20-9 (CRSR) - A29-3 (CRPR)

      Всегда

      Менее 1 Ом

      A20-9 (CRSR) или A29-3 (CRPR) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.

    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ
  4. ПРОВЕРЬТЕ ПРАВУЮ ПРОТИВОТУМАННУЮ ФАРУ В СБОРЕ

    1. Снимите правую противотуманную фару в сборе.

      Нажмите здесьЩелкните по следующей ссылке

    2. Проверьте правую противотуманную фару в сборе.

      Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    Результат

    Перейти к

    OK

    НЕ СООТВ.

    СООТВ

    ЗАМЕНИТЕ ЭБУ ПРАВОЙ ФАРЫ В СБОРЕ

    NG
  5. ПРОВЕРЬТЕ ПРАВУЮ ПРОТИВОТУМАННУЮ ФАРУ В СБОРЕ

    1. E299170E08

      Снимите правую противотуманную фару в сборе.

      Нажмите здесьЩелкните по следующей ссылке

    2. Снимите блок правой противотуманной фары с правой противотуманной фары в сборе.

      Нажмите здесьЩелкните по следующей ссылке

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Номинальное значение

      A-1 - B-2(B)

      Всегда

      Менее 1 Ом

      A-4 - B-3 (CRPR)

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.

    OK

    ЗАМЕНИТЕ БЛОК ПРАВОЙ ПРОТИВОТУМАННОЙ ФАРЫ

    NG

    ЗАМЕНИТЕ ПРАВУЮ ПРОТИВОТУМАННУЮ ФАРУ В СБОРЕ

  6. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЛЕВАЯ ПРОТИВОТУМАННАЯ ФАРА В СБОРЕ - АККУМУЛЯТОРНАЯ БАТАРЕЯ)

    1. E299001C04

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к левой противотуманной фаре)

      Отсоедините разъем левой противотуманной фары в сборе.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Контакты для подключения диагностического прибора

      Положение переключателя

      Номинальное значение

      A28-2 (B) - масса

      Питание включено (IG)

      11—14 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.

    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ
  7. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ЛЕВОЙ ФАРЫ В СБОРЕ — ЛЕВАЯ ПРОТИВОТУМАННАЯ ФАРА В СБОРЕ)

    1. Отсоедините разъем A19 ЭБУ левой фары в сборе.

    2. Отсоедините разъем A28 левой противотуманной фары в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Номинальное значение

      A19-9 (CRSL) - A28-3 (CRPL)

      Всегда

      Менее 1 Ом

      A19-9 (CRSL) или A28-3 (CRPL) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.

    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ
  8. ПРОВЕРЬТЕ ЛЕВУЮ ПРОТИВОТУМАННУЮ ФАРУ В СБОРЕ

    1. Снимите левую противотуманную фару в сборе.

      Нажмите здесьЩелкните по следующей ссылке

    2. Проверьте левую противотуманную фару в сборе.

      Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    Результат

    Перейти к

    OK

    НЕ СООТВ.

    СООТВ

    ЗАМЕНИТЕ ЭБУ ЛЕВОЙ ФАРЫ В СБОРЕ

    NG
  9. ПРОВЕРЬТЕ ЛЕВУЮ ПРОТИВОТУМАННУЮ ФАРУ В СБОРЕ

    1. E299170E05

      Снимите левую противотуманную фару в сборе.

      Нажмите здесьЩелкните по следующей ссылке

    2. Снимите блок левой противотуманной фары с левой противотуманной фары в сборе.

      Нажмите здесьЩелкните по следующей ссылке

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Номинальное значение

      A-1 - B-2(B)

      Всегда

      Менее 1 Ом

      A-4 - B-3 (CRPL)

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.

    OK

    ЗАМЕНИТЕ БЛОК ЛЕВОЙ ПРОТИВОТУМАННОЙ ФАРЫ

    NG

    ЗАМЕНИТЕ ЛЕВУЮ ПРОТИВОТУМАННУЮ ФАРУ В СБОРЕ
