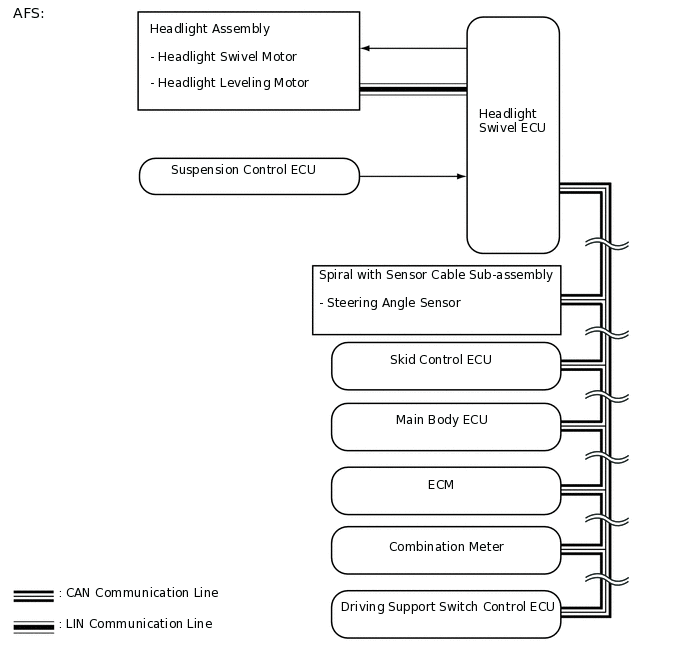

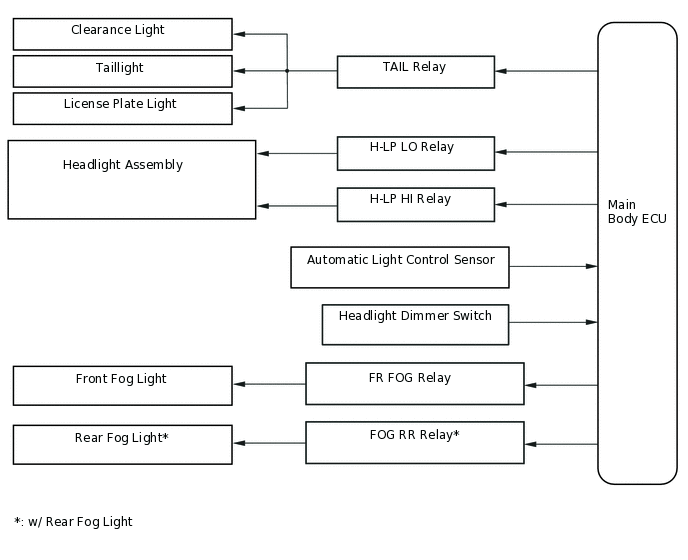

LIGHTING SYSTEM SYSTEM DIAGRAM
Transmitter |
Receiver |
Line |
Data Name |
|---|---|---|---|
ECM |
Main Body ECU (Multiplex Network Body ECU) |
CAN |
Engine Speed Data |
ECM |
Headlight Swivel ECU Assembly |
CAN |
Engine Running Flag |
Shift Position Signal |
|||
Main Body ECU (Multiplex Network Body ECU) |
Headlight Swivel ECU Assembly |
CAN |
Lighting System State Signal |
DRL Request Signal |
|||
High Beam Headlight Request Signal |
|||
Low Beam Headlight Request Signal |
|||
Headlight Swivel ECU Assembly |
Combination Meter Assembly |
CAN |
AFS OFF Indicator Request Signal |
Driving Support Switch Control ECU |
Headlight Swivel ECU Assembly |
CAN |
AFS On/Off Request Signal |
Skid Control ECU |
Headlight Swivel ECU Assembly |
CAN |
Front Wheel Speed Sensor Error Flag |
Front Wheel Speed |
|||
Spiral with Sensor Cable Sub-assembly (Steering Angle Sensor) |
Headlight Swivel ECU Assembly |
CAN |
Data Continuity (Valid/Invalid) Signal |
+B Disconnection Signal |
|||
Sensor Error Signal |
|||
Zero Point Memory Inside Sensor Invalid/Valid Signal |
|||
Sensor Internal Memorized Zero Point Value Signal |
|||
Steering Signal |
