ЗАДНИЙ ТОРМОЗ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Сразу после установки тормозных колодок эффективность торможения может быть понижена. Всегда выполняйте дорожное испытание в безопасном месте, обращая внимание на окружающую обстановку.

  • После замены колодок заднего дискового тормоза всегда выполняйте дорожное испытание для проверки торможения и вибрации.

Tip:

  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    Нажмите здесьЩелкните по следующей ссылке

  2. СНИМИТЕ ЗАДНЕЕ КОЛЕСО

    Нажмите здесьЩелкните по следующей ссылке

  3. ВЫПОЛНИТЕ ЗАМЕНУ КОЛОДОК ЗАДНЕГО ТОРМОЗА

    Нажмите здесьЩелкните по следующей ссылке

  4. СЛЕЙТЕ ТОРМОЗНУЮ ЖИДКОСТЬ

    Note:

    При попадании тормозной жидкости на окрашенные поверхности незамедлительно сотрите ее.

  5. ОТСОЕДИНИТЕ ГИБКИЙ ШЛАНГ ЗАДНЕГО ТОРМОЗА

    1. C371414

      Снимите пустотелый соединительный болт-штуцер и прокладку, а затем отсоедините гибкий шланг заднего тормоза от колесного тормозного цилиндра заднего дискового тормоза в сборе.

  6. ОТСОЕДИНИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 2 В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  7. СНИМИТЕ БЛОК УПРАВЛЕНИЯ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  8. СНИМИТЕ КОЛЕСНЫЙ ТОРМОЗНОЙ ЦИЛИНДР ЗАДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ

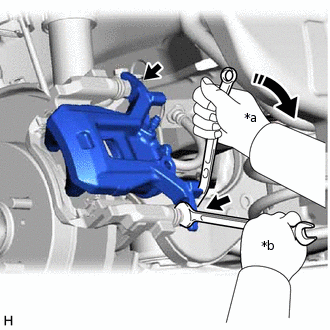

    1. C371417C02

      *a

      Поверните

      *b

      Удерживайте

      Удерживая 2 направляющих пальца цилиндра заднего дискового тормоза, выверните 2 болта и снимите цилиндр заднего дискового тормоза в сборе.

  9. СНИМИТЕ КОЛОДКИ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

    1. C371418

      Снимите 2 колодки заднего дискового тормоза с тормозной скобы заднего дискового тормоза.

  10. СНИМИТЕ КОМПЛЕКТ ПРОТИВОСКРИПНЫХ ПЛАСТИН ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

    Нажмите здесьЩелкните по следующей ссылке

  11. СНИМИТЕ ОПОРНУЮ ПЛАСТИНУ КОЛОДКИ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

    1. C371420

      Снимите 4 опорные пластины колодок заднего дискового тормоза с тормозной скобы заднего дискового тормоза.

      Note:

      Каждая опорная пластина колодки заднего дискового тормоза имеет определенную форму. Обязательно нанесите идентификационные метки на все опорные пластины тормозных колодок заднего дискового тормоза с тем, чтобы их можно было вновь установить в первоначальные положения.

  12. СНИМИТЕ НАПРАВЛЯЮЩИЙ ПАЛЕЦ ЦИЛИНДРА ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

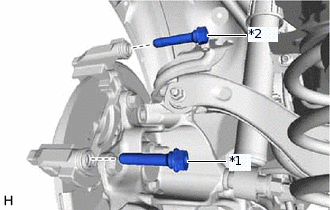

    1. C371421C02

      *1

      Направляющий палец цилиндра заднего дискового тормоза № 1

      *2

      Направляющий палец цилиндра заднего дискового тормоза № 2

      Снимите направляющий палец цилиндра заднего дискового тормоза № 1 и задний направляющий палец цилиндра заднего дискового тормоза № 2 с тормозной скобы заднего дискового тормоза.

    2. C336764C01

      *a

      Защитная клейкая лента

      С помощью отвертки с обернутым изолентой концом снимите направляющую втулку цилиндра заднего дискового тормоза с направляющего пальца цилиндра заднего дискового тормоза № 2.

      Note:

      Соблюдайте осторожность, чтобы не повредить направляющий палец цилиндра заднего дискового тормоза № 2.

  13. СНИМИТЕ ЗАЩИТНЫЙ ЧЕХОЛ ВТУЛКИ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

    1. C371422

      Снимите 2 защитных чехла втулки заднего дискового тормоза с тормозной скобы заднего дискового тормоза.

  14. СНИМИТЕ ТОРМОЗНУЮ СКОБУ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

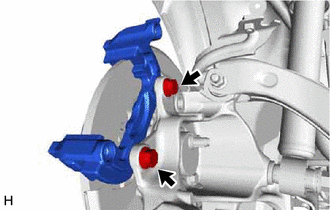

    1. C371423

      Выверните 2 болта и снимите тормозную скобу заднего дискового тормоза.

  15. СНИМИТЕ ЗАДНИЙ ТОРМОЗНОЙ ДИСК

    1. C371424C02

      *a

      Метка

      Нанесите метки на задний тормозной диск и ступицу и подшипник заднего колеса.

    2. Снимите задний тормозной диск.
