СИСТЕМА ПОСАДКИ И ЗАПУСКА (для моделей с функцией посадки) ПРОВЕРКА РАБОТЫ СИСТЕМЫ

  1. ПРОВЕРЬТЕ РАБОТУ СИСТЕМЫ ПОСАДКИ И ЗАПУСКА (для функции посадки)

    Note:

    Перед выполнением этой проверки убедитесь, что система посадки и запуска (функция посадки) не была отключена.

    1. Проверьте функцию разблокировки системы посадки (двери водителя, двери переднего пассажира, правой задней двери, левой задней двери).

      1. Произведите дистанционную блокировку двери, а затем, держа при себе передатчик электронного ключа в сборе, дотроньтесь до датчика разблокировки, смонтированного с обратной стороны наружной ручки двери водителя в сборе, и убедитесь, что дверь разблокируется.

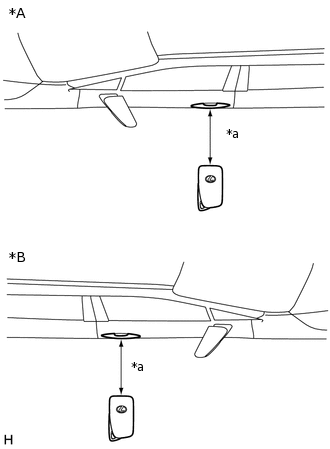

      2. B416800C01

        *A

        Для моделей с левосторонним рулевым управлением

        *B

        Для моделей с правосторонним рулевым управлением

        *a

        0,7 - 1 м (2,30 - 3,28 фута)

        Проверьте область обнаружения функции посадки при разблокировке. Убедитесь, что когда передатчик электронного ключа удерживается на одной высоте с наружной ручкой двери в сборе и на расстоянии примерно 0,7–1 м (2,30–3,28 фута) от автомобиля, как показано на рисунке, светодиод (красный) на передатчике электронного ключа в сборе мигает.

      3. Когда система находится в режиме ожидания разблокировки, сожмите наружную ручку передней двери в сборе (со стороны водителя) и убедитесь, что дверь разблокируются.

        Tip:

        • Когда передатчик электронного ключа в сборе располагается в области обнаружения, и идентификационный код ключа, передаваемый передатчиком электронного ключа в сборе, совпадает с идентификационным кодом ключа, хранящимся в ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе), система находится в режиме ожидания разблокировки.

        • Когда передатчик электронного ключа в сборе располагается в радиусе 0,2 м (0,656 фута) от наружной ручки двери в сборе, обмен данными невозможен.

        • Проверьте дверь переднего пассажира, левую заднюю дверь и правую заднюю дверь, выполнив ту же последовательность действий.

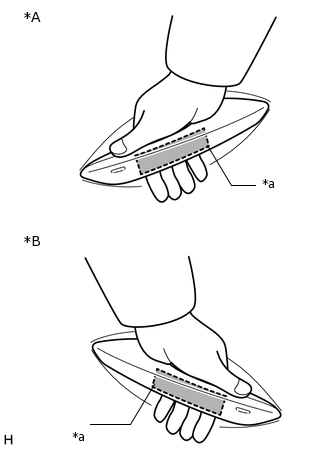

      4. B416808C01

        *A

        Для моделей с левосторонним рулевым управлением

        *B

        Для моделей с правосторонним рулевым управлением

        *a

        Датчик разблокировки (с обратной стороны)

        Проверьте чувствительность функции разблокировки. При нахождении системы в режиме ожидания разблокировки коснитесь зоны, показанной на рисунке, и убедитесь, что дверь разблокируется.

        Note:

        При слишком быстром касании или слишком медленном отпускании датчика последний не сможет среагировать, и дверь не разблокируется.

        Tip:

        Проверьте дверь переднего пассажира, левую заднюю дверь и правую заднюю дверь, выполнив ту же последовательность действий.

    2. B416809C01

      *A

      Для моделей с левосторонним рулевым управлением

      *B

      Для моделей с правосторонним рулевым управлением

      *a

      Датчик блокировки

      Проверьте функцию блокировки системы посадки (двери водителя, двери переднего пассажира, правой задней двери, левой задней двери).

      Note:

      Если передатчик электронного ключа находится в салоне, но вне области обнаружения (на панели приборов, в перчаточном ящике, на полу), при выполнении операции блокировки двери функция предотвращения запирания ключа не сработает, и ключ окажется запертым внутри автомобиля.

      1. В состоянии, когда дверь закрыта и заблокирована, прикоснитесь к датчику блокировки в наружной ручке передней двери в сборе со стороны водителя, держа при себе передатчик электронного ключа в сборе, и убедитесь, что дверь блокируется.

        Tip:

        • Если дверь не блокируется даже при касании датчика блокировки, прикоснитесь к нему ладонью.

        • Проверьте дверь переднего пассажира, левую заднюю дверь и правую заднюю дверь, выполнив ту же последовательность действий.

      2. B416800C01

        *A

        Для моделей с левосторонним рулевым управлением

        *B

        Для моделей с правосторонним рулевым управлением

        *a

        0,7 - 1 м (2,30 - 3,28 фута)

        Проверьте зону действия системы посадки при блокировке. Удерживая передатчик электронного ключа в сборе примерно на 0,7 - 1 м (2,30 -3,28 фута) ниже нижнего края дверного стекла и на расстоянии примерно 0,3 м (0,984 фута) от автомобиля, как показано на рисунке, дотроньтесь до датчика блокировки и убедитесь, что дверь блокируется.

        Tip:

        • Если дверь не блокируется даже при касании датчика блокировки, прикоснитесь к нему ладонью.

        • Поскольку когда передатчик электронного ключа в сборе находится на расстоянии менее 0,2 м (0,656 фута) от наружной ручки передней двери в сборе, обмен данными невозможен, дверь может не заблокироваться, если касание датчика блокировки будет произведено рукой, которая удерживает передатчик электронного ключа в сборе, и т.п.

        • Если звучит зуммер функции предотвращения блокировки ключа, возможно, имеется просачивание волн через внутреннюю антенну электронного ключа.*1

        • Проверьте дверь переднего пассажира, левую заднюю дверь и правую заднюю дверь, выполнив ту же последовательность действий.

        • Функцию блокировки системы посадки нельзя выполнить более 3 раз подряд.*2

        • *1: для моделей с функцией обратной сигнализации зуммера системы дистанционной блокировки дверей

        • *2: Для моделей без системы двойной блокировки

    3. Проверьте работу функции открывания двери багажного отделения (выключателя механизма открывания двери багажного отделения).

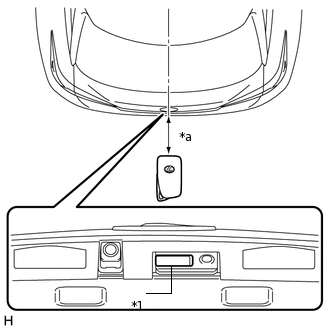

      1. B416810C01

        *1

        Выключатель механизма открывания двери багажного отделения в сборе (выключатель механизма открывания)

        *a

        0,7 - 1 м (2,30 - 3,28 фута)

        В состоянии, когда дверь багажного отделения закрыта и заблокирована, нажмите на выключатель блокировки на выключателе механизма открывания двери багажного отделения, имея при себе передатчик электронного ключа, и убедитесь, что дверь багажного отделения открывается.

      2. Проверьте зону действия системы посадки при открывании двери багажного отделения. Удерживая передатчик электронного ключа в сборе на одной высоте с верхней поверхностью заднего бампера и на расстоянии примерно 0,7-1 м (2,30-3,28 фута) от автомобиля, как показано на рисунке, нажмите кнопку открывания на переключателе открывания двери багажного отделения и убедитесь, что дверь багажного отделения открывается.

    4. Проверьте работу функции блокировки двери багажного отделения.

      Note:

      Если передатчик электронного ключа находится в салоне, но вне области обнаружения (на панели приборов, в перчаточном ящике, на полу), при выполнении операции блокировки двери багажного отделения функция предотвращения запирания ключа не сработает, и ключ окажется запертым внутри автомобиля.

      1. В состоянии, когда дверь багажного отделения закрыта и разблокирована, нажмите на выключатель блокировки на выключателе механизма открывания двери багажного отделения, держа передатчик электронного ключа снаружи автомобиля, и убедитесь, что дверь багажного отделения блокируется.

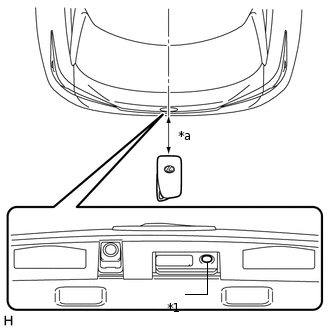

      2. B416811C01

        *1

        Выключатель механизма открывания двери багажного отделения в сборе (выключатель замка)

        *a

        0,7 - 1 м (2,30 - 3,28 фута)

        Проверьте зону действия системы посадки при блокировке двери багажного отделения. Удерживая передатчик электронного ключа в сборе на одной высоте с верхней поверхностью заднего бампера и на расстоянии примерно 0,7-1 м (2,30-3,28 фута) от автомобиля, как показано на рисунке, нажмите кнопку блокировки на переключателе открывания двери багажного отделения и убедитесь, что дверь багажного отделения блокируется.

        Tip:

        • Когда передатчик электронного ключа в сборе располагается в пределах 0,2 м (0,656 фута) от заднего бампера, обмен данными невозможен.

        • Если звучит зуммер функции предотвращения блокировки ключа, радиоволны, излучаемые внутренней антенной электронного ключа, проникают наружу автомобиля может. *

        • *: для моделей с функцией обратной сигнализации зуммера системы дистанционной блокировки дверей

    5. Проверьте работу функции открывания двери багажного отделения (автоматизированную дверь багажного отделения с бесконтактным управлением)*.

      • *: для моделей с автоматизированной дверью багажного отделения с бесконтактным управлением

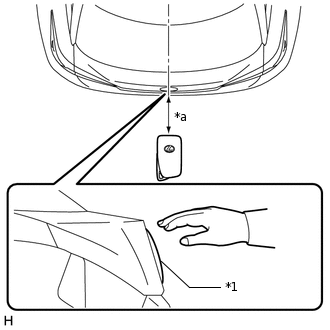

      1. B416844C01

        *1

        Emblem Sensor

        *a

        0,7 - 1 м (2,30 - 3,28 фута)

        Когда дверь багажного отделения закрыта, имея при себе передатчик электронного ключа в сборе, закройте верхнюю часть датчика в эмблеме рукой. Когда зуммер автоматизированного привода двери багажного отделения начинает подавать звуковой сигнал, уберите руку от датчика в течение 0,8 с и убедитесь, что дверь багажного отделения начинает открываться автоматически.

        Tip:

        Способы удержания руки над датчиком в эмблеме рассматриваются вClick here.

      2. Проверьте зону действия системы посадки при открывании двери багажного отделения. Удерживайте передатчик электронного ключа на одной высоте с датчиком в эмблеме и на расстоянии примерно 0,7 – 1 м (2,30 – 3,28 фута) от автомобиля, как показано на рисунке, и расположите руку над верхней частью датчика в эмблеме. Когда зуммер автоматизированного привода двери багажного отделения начинает подавать звуковой сигнал, уберите руку от датчика в течение 0,8 с и убедитесь, что дверь багажного отделения начинает открываться автоматически.

    6. Проверьте функции закрывания и блокировки автоматизированной двери багажного отделения.

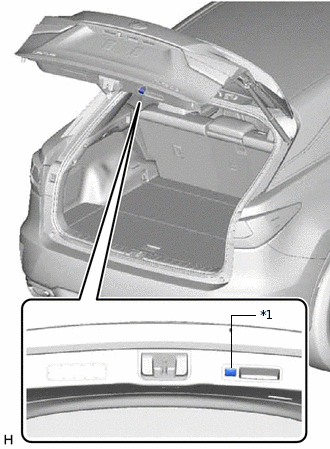

      1. B416845C02

        *1

        Выключатель блокировки двери багажного отделения

        Когда дверь багажного отделения открыта, дважды нажмите выключатель управления дверью багажного отделения на передатчике электронного ключа в сборе снаружи автомобиля и убедитесь, что дверь багажного отделения автоматически закрывается, а затем блокируется.

        Tip:

        Если выключатель автоматизированного привода двери багажного отделения нажимается рукой, в которой находится передатчик электронного ключа в сборе, последний не может распознаваться как находящийся в наружной области обнаружения и функция закрывания и блокировки автоматизированной двери багажного отделения может не срабатывать.

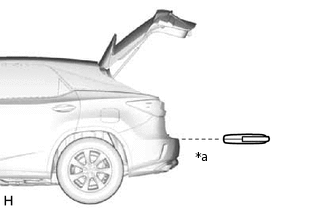

      2. B423553C01

        *a

        0,7 - 1 м (2,30 - 3,28 фута)

        Проверьте рабочий диапазон функции закрывания и блокировки автоматизированной двери багажного отделения. Удерживая передатчик электронного ключа на одной высоте с верхней поверхностью заднего бампера и на расстоянии примерно 0,7 - 1,0 м (2,30 - 3,28 фута) от автомобиля, как показано на рисунке, нажмите выключатель двери багажного отделения в сборе и убедитесь, что дверь багажного отделения закрывается автоматически, а затем блокируется.

    7. Проверьте функцию предотвращения запирания ключа (в салоне автомобиля).

      Note:

      Чтобы предотвратить запирание передатчика электронного ключа внутри салона, выполняйте эту проверку при открытом окне двери.

      1. Выключите питание.

      2. Поместите передатчик электронного ключа в сборе на переднее или заднее сиденье.

      3. Закройте все двери, но примите меры, чтобы они не заблокировались.

      4. Коснитесь датчика блокировки двери и убедитесь, что двери не блокируются, а зуммер функции предотвращения запирания ключа (наружный) издает звуковой сигнал длительностью примерно 5 секунд. *

        • *: для моделей с функцией обратной сигнализации зуммера системы дистанционной блокировки дверей

    8. Проверьте функцию энергосбережения батареи передатчика

      1. Дважды нажмите выключатель разблокировки на передатчике электронного ключа в сборе, удерживая нажатой выключатель блокировки, и убедитесь, что светодиод передатчика электронного ключа в сборе мигает 4 раза и переходит в режим энергосбережения батареи передатчика.

      2. Убедитесь, что в режиме энергосбережения батареи передатчика система посадки и запуска (функция посадки) не работает.

        Tip:

        Для отмены режима энергосбережения батареи передатчика нажмите любой выключатель на передатчике электронного ключа в сборе.

    9. Проверьте функцию отключения системы посадки.

      1. Отключите систему посадки и запуска и убедитесь, что все функции этой системы (реализующие функцию посадки) больше не действуют.

        Нажмите здесьClick hereClick here

        Tip:

        Когда система посадки и запуска отключается, сохраняется возможность блокировать и разблокировать двери посредством дистанционного управления, а также запускать систему управления гибридной системой, удерживая передатчик электронного ключа вблизи выключателя питания.

    10. Проверьте работу функции обратной связи (мигание контрольных ламп аварийной сигнализации и звучание зуммера).

      Операция

      Контрольная лампа аварийной сигнализации

      Зуммер системы дистанционного управления замками дверей*

      Блокировка системой посадки

      Мигает один раз

      Подает 1 звуковой сигнал

      Разблокировка системой посадки

      Мигает два раза

      Подает два звуковых сигнала

      • *: для моделей с функцией обратной сигнализации зуммера системы дистанционной блокировки дверей

  2. РЕЖИМ ДИАГНОСТИКИ КЛЮЧА (с помощью GTS)

    Tip:

    Для всех пунктов, кроме "Overhead + Rear Room"*6, зуммер подает короткие повторяющиеся звуковые сигналы. Для пункта "Overhead + Rear Room"*6 зуммер подает 1 длинный непрерывный звуковой сигнал.

    Tip:

    • Режим диагностики передатчика электронного ключа дает возможность использовать звуковой сигнал зуммера системы дистанционной блокировки, чтобы убедиться, что передатчик электронного ключа нормально взаимодействует с выбранной антенной электронного ключа, и работает в пределах выбранной области обнаружения.

    • Если сигнал зуммера раздается при отображении [CH1], но не при [CH2], передатчик электронного ключа в сборе не может быть обнаружен каналом 2 по причине неисправности такой, как электромагнитные помехи.

    1. Войдите в следующие меню: Body Electrical / Entry&Start / Utility / Communication Check (Key Diag Mode).

      Body Electrical > Entry&Start > Utility

      Информация на дисплее прибора

      Communication Check (Key Diag Mode)

    2. Проверьте состояния параметров из следующей таблицы.

      Информация на дисплее прибора

      Проверяемый участок

      [CH1/CH2] Overhead + Driver Side*1

      Наружная ручка передней двери в сборе (антенна электронного ключа) (со стороны водителя)

      [CH1] Overhead + Driver Side*1

      [CH2] Overhead + Driver Side*1

      [CH1/CH2] Overhead + Passenger Side*2

      Наружная ручка передней двери в сборе (антенна электронного ключа) (со стороны переднего пассажира)

      [CH1] Overhead + Passenger Side*2

      [CH2] Overhead + Passenger Side*2

      [CH1/CH2] Overhead + Driver Side Rear*3

      Наружная ручка задней двери в сборе (антенна электронного ключа) (дверь со стороны водителя)

      [CH1] Overhead +Driver Side Rear*3

      [CH2] Overhead + Driver Side Rear*3

      [CH1/CH2] Overhead + Passenger Side Rear*4

      Наружная ручка задней двери в сборе (антенна электронного ключа) (дверь со стороны переднего пассажира)

      [CH1] Overhead + Passenger Side Rear*4

      [CH2] Overhead + Passenger Side Rear*4

      [CH1/CH2] Overhead + Front Room*5

      Внутренняя антенна электронного ключа № 1 в сборе (в переднем полу)

      [CH1] Overhead + Front Room*5

      [CH2] Overhead + Front Room*5

      [CH1/CH2] Overhead + Rear Room*6

      Внутренняя антенна электронного ключа № 2 в сборе (в заднем полу)

      [CH1] Overhead + Rear Room*6

      [CH2] Overhead + Rear Room*6

      [CH1/CH2] Overhead + Back Door*7

      Антенна электронного ключа (снаружи багажного отделения)

      [CH1] Overhead + Back Door*7

      [CH2] Overhead + Back Door*7

      [CH1/CH2] Luggage + Back Door (inside)*8

      Внутренняя антенну электронного ключа № 3 в сборе (внутри багажного отделения)

      [CH1] Luggage + Back Door (inside)*8

      [CH2] Luggage + Back Door (inside)*8

      [CH1/CH2] Immobiliser Amp*9

      Усилитель (выключатель питания)

      [CH1] Immobiliser Amp*9

      [CH2] Immobiliser Amp*9

      • [CH1]: установлен канал 1.

      • [CH2]: установлен канал 2.

      • [CH1/CH2]: Каналы 1 и 2 переключаются автоматически с заданным интервалом*.

        *: При обнаружении передатчика электронного ключа в сборе в любом из каналов 1 и 2 включается зуммер.

    3. Поднесите передатчик электронного ключа в сборе к выбранной антенне электронного ключа и убедитесь, что зуммер системы дистанционного управления замками дверей подает звуковой сигнал.

      1. B416800C01

        *A

        Для моделей с левосторонним рулевым управлением

        *B

        Для моделей с правосторонним рулевым управлением

        *a

        0,7 - 1 м (2,30 - 3,28 фута)

        *1: Наружная ручка передней двери в сборе (двери водителя)

        Tip:

        • Удерживайте передатчик электронного ключа в сборе на высоте наружной ручки передней двери в сборе в положении, показанном на рисунке.

        • *2, *3, *4: Выполните эту же проверку для двери переднего пассажира, левой и правой задних дверей.

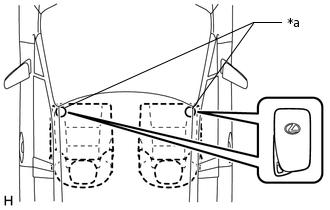

    4. B416812C01

      *a

      Место проверки

      *5: Внутренняя антенна электронного ключа № 1 в сборе (в переднем полу)

      Tip:

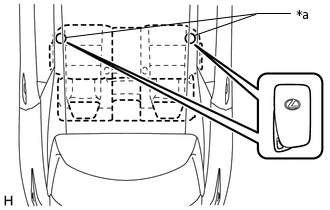

      Положите передатчик электронного ключа в сборе на подушку сиденья водителя или переднего пассажира.

    5. B416813C01

      *a

      Место проверки

      *6: Внутренняя антенна электронного ключа № 2 в сборе (в заднем полу)

      Tip:

      Поместите передатчик электронного ключа на подушку заднего сиденья.

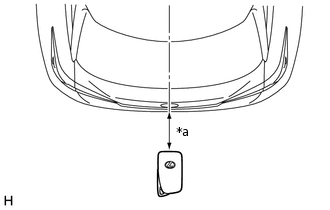

    6. B416815C01

      *a

      0,7 - 1 м (2,30 - 3,28 фута)

      *7: Антенна электронного ключа (снаружи багажного отделения)

      Tip:

      Держите передатчик электронного ключа по центру автомобиля на уровне верхней части заднего бампера, как показано на рисунке.

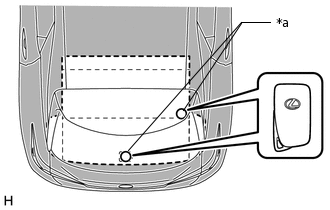

    7. B416814C01

      *a

      Место проверки

      *8: Внутренняя антенну электронного ключа № 3 в сборе (внутри багажного отделения)

      Tip:

      Поместите передатчик электронного ключа в сборе на пол багажного отделения.

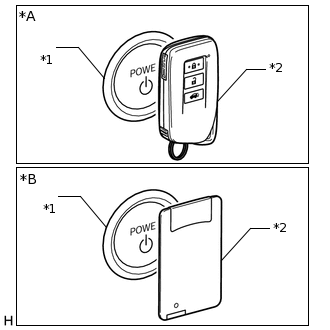

    8. B416843C04

      *A

      для моделей с ключом стандартного типа

      *B

      для моделей с ключ-картой

      *1

      Выключатель питания

      *2

      Передатчик электронного ключа

      *9: Усилитель (выключатель питания)

      Tip:

      Расположите передатчик электронного ключа в сборе рядом с выключателем питания, обратив сторону передатчика с эмблемой к выключателю питания.
