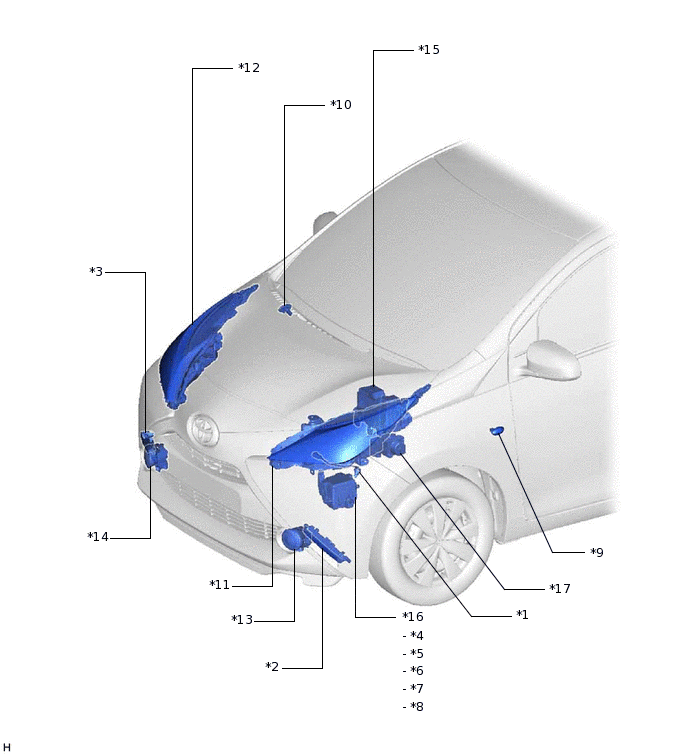

LIGHTING SYSTEM PARTS LOCATION
ILLUSTRATION
*1 |
BACK-UP LIGHT SWITCH ASSEMBLY |
*2 |
DAYTIME RUNNING LIGHT ASSEMBLY LH (w/ Daytime Running Light) |
*3 |
DAYTIME RUNNING LIGHT ASSEMBLY RH (w/ Daytime Running Light) |
*4 |
DIM RELAY |
*5 |
DRL RELAY (w/ Daytime Running Light) |
*6 |
FR FOG RELAY (w/ Front Fog Light) |
*7 |
H-LP RELAY |
*8 |
STOP LP RELAY (w/ Stop Light Relay) |
*9 |
SIDE TURN SIGNAL LIGHT ASSEMBLY LH |
*10 |
SIDE TURN SIGNAL LIGHT ASSEMBLY RH |
*11 |
HEADLIGHT ASSEMBLY LH |
*12 |
HEADLIGHT ASSEMBLY RH |
*13 |
FOG LIGHT ASSEMBLY LH (w/ Front Fog Light) |
*14 |
FOG LIGHT ASSEMBLY RH (w/ Front Fog Light) |
*15 |
NO. 1 ENGINE ROOM RELAY BLOCK - H-LP MAIN FUSE - H-LP LH-LO FUSE - H-LP RH-LO FUSE - H-LP LH-HI FUSE - H-LP RH-HI FUSE - HAZ FUSE - ECU-B NO. 1 FUSE - DRL FUSE (w/ Daytime Running Light) - FOG FR FUSE (w/ Front Fog Light) |
*16 |
NO. 2 ENGINE ROOM RELAY BLOCK |
*17 |
BRAKE ACTUATOR ASSEMBLY (SKID CONTROL ECU) |
- |
- |

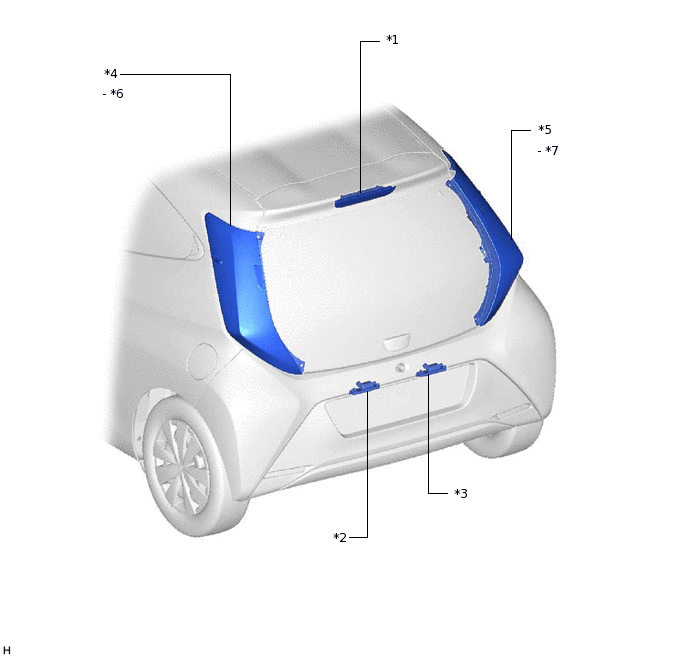

ILLUSTRATION
*1 |
CENTER STOP LIGHT ASSEMBLY |
*2 |
LICENSE PLATE LIGHT ASSEMBLY LH |
*3 |
LICENSE PLATE LIGHT ASSEMBLY RH |
*4 |
REAR COMBINATION LIGHT ASSEMBLY LH |
*5 |
REAR COMBINATION LIGHT ASSEMBLY RH |
*6 |
REAR COMBINATION LIGHT SOCKET AND WIRE SUB-ASSEMBLY LH |
*7 |
REAR COMBINATION LIGHT SOCKET AND WIRE SUB-ASSEMBLY RH |
- |
- |
ILLUSTRATION
*A |
for LHD |
- |
- |
*1 |
AUTOMATIC LIGHT CONTROL SENSOR (w/ Automatic Light Control) |
*2 |
HAZARD WARNING SIGNAL SWITCH ASSEMBLY |
*3 |
HEADLIGHT DIMMER SWITCH ASSEMBLY |
*4 |
RR FOG RELAY |
*5 |
TAIL RELAY |
*6 |
STOP LIGHT SWITCH ASSEMBLY |
*7 |
COMBINATION METER ASSEMBLY |
*8 |
HOLDER CONNECTOR |
*9 |
CENTER RELAY BLOCK |
*10 |
MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
*11 |
DRIVER SIDE JUNCTION BLOCK ASSEMBLY - TAIL FUSE - STOP FUSE - IG1 NO. 2 FUSE - METER FUSE - FOG RR FUSE - ECU-IG NO. 1 FUSE - D/L FUSE |
- |
- |
ILLUSTRATION
*A |
for RHD |
- |
- |
*1 |
AUTOMATIC LIGHT CONTROL SENSOR (w/ Automatic Light Control) |
*2 |
HAZARD WARNING SIGNAL SWITCH ASSEMBLY |
*3 |
HEADLIGHT DIMMER SWITCH ASSEMBLY |
*4 |
RR FOG RELAY |
*5 |
TAIL RELAY |
*6 |
STOP LIGHT SWITCH ASSEMBLY |
*7 |
COMBINATION METER ASSEMBLY |
*8 |
HOLDER CONNECTOR |
*9 |
CENTER RELAY BLOCK |
*10 |
MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
*11 |
DRIVER SIDE JUNCTION BLOCK ASSEMBLY - TAIL FUSE - STOP FUSE - IG1 NO. 2 FUSE - METER FUSE - FOG RR FUSE - ECU-IG NO. 1 FUSE - D/L FUSE |
- |
- |
