ЗАДНИЕ БЛОКИ ФОНАРЕЙ В СБОРЕ УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ

    1. Введите в зацепление уплотнительную шайбу.

    2. E364996C01

      *a

      Колпачок

      *b

      Направляющая
      V113147

      Направление установки

      Введите в зацепление 3 направляющие и штифт и временно закрепите задний блок фонарей в сборе, как показано на рисунке.

    3. Установите задний блок фонарей в сборе и закрепите его 2 винтами.

    4. Удалите защитную ленту.

    5. Подсоедините разъем.

  2. УСТАНОВИТЕ КОЛПАК ЗАДНЕГО БЛОКА ФОНАРЕЙ

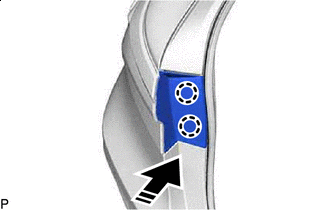

    1. E364992C01
      V113147

      Направление зацепления

      Освободите 2 захвата, как показано на рисунке.

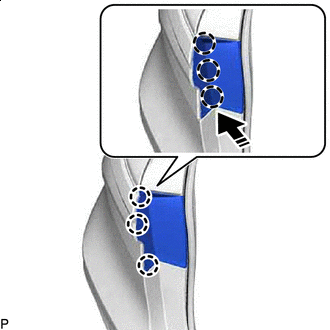

    2. E364990C01
      V113146

      Зона нажатия
      V113147

      Направление установки

      Нажмите на области, показанные на рисунке, в направлении, указанном стрелкой, чтобы ввести в зацепление 3 захвата, и установите колпак заднего блока фонарей.

  3. УСТАНОВИТЕ ЛЕВУЮ ВНУТРЕННЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ (для левой стороны)

    Нажмите здесьЩелкните по следующей ссылке

  4. УСТАНОВИТЕ ПРАВУЮ ВНУТРЕННЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ (для правой стороны)

    Нажмите здесьЩелкните по следующей ссылке

  5. УСТАНОВИТЕ ОТДЕЛОЧНУЮ ПЛАСТИНУ ЗАДНЕГО ПОЛА

    Нажмите здесьЩелкните по следующей ссылке

  6. УСТАНОВИТЕ КРЫШКУ ЗАЩЕЛКИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Нажмите здесьЩелкните по следующей ссылке

  7. УСТАНОВИТЕ ЗАЩЕЛКУ ОБЛИЦОВКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 1

    Нажмите здесьЩелкните по следующей ссылке

  8. УСТАНОВИТЕ ПОДДОН ЧЕХЛА ЗАПАСНОГО КОЛЕСА

    Нажмите здесьЩелкните по следующей ссылке

  9. УСТАНОВИТЕ ЧЕХОЛ ЗАПАСНОГО КОЛЕСА В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке
