ТОПЛИВНАЯ СИСТЕМА РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

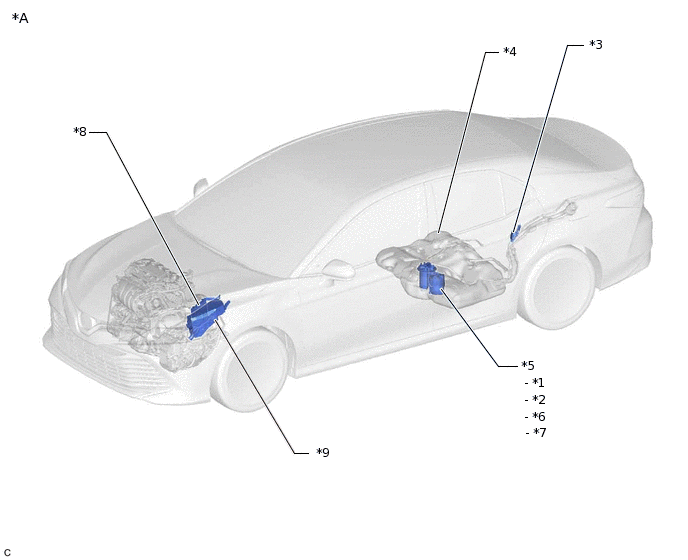

ИЛЛЮСТРАЦИЯ
*A |
для моделей с модулем насоса адсорбера |
- |
- |
*1 |
ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ |
*2 |
ТОПЛИВНЫЙ НАСОС (низкого давления) |
*3 |
ЭБУ ТОПЛИВНОГО НАСОСА |
*4 |
ТОПЛИВНЫЙ БАК В СБОРЕ |
*5 |
ТОПЛИВОЗАБОРНИК С НАСОСОМ И ДАТЧИКОМ УРОВНЯ ТОПЛИВА В СБОРЕ |
*6 |
ГЛАВНЫЙ ТОПЛИВНЫЙ КЛАПАН В СБОРЕ (в контуре низкого давления) |
*7 |
ГЛАВНЫЙ ТОПЛИВНЫЙ КЛАПАН В СБОРЕ (в контуре высокого давления) |
*8 |
ECM |
*9 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА В СБОРЕ - ГЛАВНОЕ РЕЛЕ EFI № 2 - ПРЕДОХРАНИТЕЛЬ EFI MAIN № 2 - ПРЕДОХРАНИТЕЛЬ INJ |
- |
- |

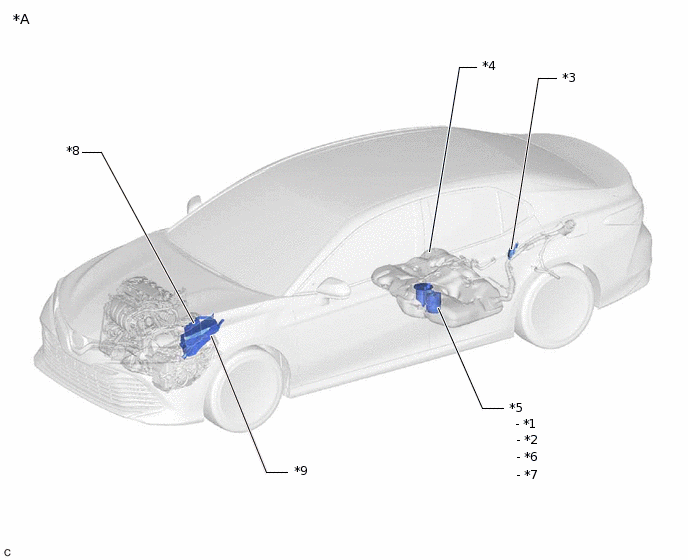

ИЛЛЮСТРАЦИЯ
*A |
для моделей без модуля насоса адсорбера |
- |
- |
*1 |
ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ |
*2 |
ТОПЛИВНЫЙ НАСОС (низкого давления) |
*3 |
ЭБУ ТОПЛИВНОГО НАСОСА |
*4 |
ТОПЛИВНЫЙ БАК В СБОРЕ |
*5 |
ТОПЛИВОЗАБОРНИК С НАСОСОМ И ДАТЧИКОМ УРОВНЯ ТОПЛИВА В СБОРЕ |
*6 |
ГЛАВНЫЙ ТОПЛИВНЫЙ КЛАПАН В СБОРЕ (в контуре низкого давления) |
*7 |
ГЛАВНЫЙ ТОПЛИВНЫЙ КЛАПАН В СБОРЕ (в контуре высокого давления) |
*8 |
ECM |
*9 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА В СБОРЕ - ГЛАВНОЕ РЕЛЕ EFI № 2 - ПРЕДОХРАНИТЕЛЬ EFI MAIN № 2 - ПРЕДОХРАНИТЕЛЬ INJ |
- |
- |
ИЛЛЮСТРАЦИЯ
*1 |
КАНАЛ ТОПЛИВНОЙ ФОРСУНКИ В СБОРЕ |
*2 |
ДАТЧИК ДАВЛЕНИЯ В ТОПЛИВНОЙ СИСТЕМЕ (ТОПЛИВНАЯ РАМПА С ДАТЧИКОМ В СБОРЕ (низкого давления)) |
*3 |
ТОПЛИВНЫЙ НАСОС В СБОРЕ (высокого давления) |
*4 |
ДАТЧИК ДАВЛЕНИЯ В ТОПЛИВНОЙ СИСТЕМЕ (в части с высоким давлением) |
*5 |
ТОПЛИВНАЯ ФОРСУНКА В СБОРЕ (ДЛЯ НЕПОСРЕДСТВЕННОГО ВПРЫСКА) |
- |
- |
