СИСТЕМА ИММОБИЛАЙЗЕРА ДВИГАТЕЛЯ Контрольная лампа безопасности не мигает

Код DTC Наименование DTC
Контрольная лампа безопасности не мигает

ОПИСАНИЕ

  • Когда иммобилайзер включен (питание выключено), ЭБУ сертификации (ЭБУ электронного ключа зажигания) включает в мигающем режиме контрольную лампу безопасности (радиоприемник в сборе).

  • Когда противоугонная система находится в состоянии подготовки к включению или в состоянии срабатывания сигнализации, ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) получает сигнал контрольной лампы безопасности от главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) по шине CAN. Затем ЭБУ сертификации (ЭБУ электронного ключа зажигания) включает контрольную лампу безопасности (в радиоприемнике в сборе) в мигающем режиме.

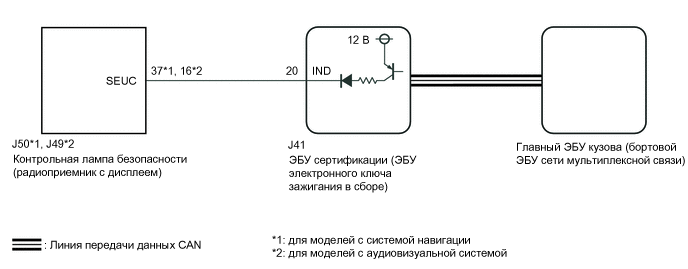

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B424449E08

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • При использовании GTS с выключенным питанием, подсоедините GTS к DLC3 и включайте и выключайте освещение проема двери с интервалами 1,5 с или менее до тех пор, пока не начнется обмен данными между GTS и автомобилем. Затем выберите код модели "KEY REGIST" в ручном режиме и войдите в следующие пункты меню: Body Electrical / Entry&Start(CAN). При использовании GTS периодически включайте и выключайте выключатель освещения дверного проема с интервалом не более 1,5 с, чтобы поддерживать связь между GTS и автомобилем.

  • Перед заменой ЭБУ сертификации (ЭБУ электронного ключа зажигания) или главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) обратитесь к бюллетеню технического обслуживания.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ DTC

    1. Проверьте наличие кодов DTC.

      Body Electrical > Entry&Start > Trouble Codes

      Powertrain > Hybrid Control > Trouble Codes

      OK

      DTC не выводятся.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПЕРЕЙДИТЕ К "ТАБЛИЦЕ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ"

    Нажмите здесьClick here

    СООТВ

  2. ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ GTS (IMMOBILISER INDICATOR)

    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / Entry&Start / Active Test.

    5. Выполните диагностику в режиме ACTIVE TEST в соответствии с указаниями на дисплее GTS.

      Body Electrical > Entry&Start > Active Test

      Информация на дисплее прибора

      Измеряемая величина

      Диапазон регулирования

      Замечание по диагностике

      Immobiliser Indicator

      Контрольная лампа безопасности

      OFF (ВЫКЛ) / ON (ВКЛ)

      -

      Body Electrical > Entry&Start > Active Test

      Информация на дисплее прибора

      Immobiliser Indicator

      OK

      Контрольная лампа безопасности (радиоприемника в сборе) работает нормально.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) — КОНТРОЛЬНАЯ ЛАМПА БЕЗОПАСНОСТИ (РАДИОПРИЕМНИК В СБОРЕ))Click here

    СООТВ

  3. ПРОВЕРЬТЕ РАБОТУ КОНТРОЛЬНОЙ ЛАМПЫ БЕЗОПАСНОСТИ (РАДИОПРИЕМНИК В СБОРЕ)

    1. Когда иммобилайзер включен, убедитесь, что контрольная лампа безопасности (радиоприемник в сборе) мигает.*1

      OK

      Контрольная лампа безопасности (радиоприемника в сборе) мигает нормально.

    2. Когда противоугонная система находится в состоянии подготовки к включению, убедитесь, что контрольная лампа безопасности (радиоприемник в сборе) загорается.*2

      OK

      Контрольная лампа безопасности (радиоприемника в сборе) горит нормально.

    Результат

    Result

    Перейдите к

    *1 - NG (*2 - OK)

    А

    *2 is NG (*1 is OK)

    B
    A

    ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)

    Б

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

    Нажмите здесьClick hereClick hereClick here

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) — КОНТРОЛЬНАЯ ЛАМПА БЕЗОПАСНОСТИ (РАДИОПРИЕМНИК В СБОРЕ))

    1. Отсоедините разъем J41 ЭБУ сертификации (ЭБУ электронного ключа зажигания).

    2. Отсоедините разъем J50*1 или J49*2 контрольной лампы безопасности (радиоприемника в сборе).

      • *1: для моделей с системой навигации

      • *2: для моделей с аудиовизуальной системой

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Table 1. для моделей с системой навигации

      Подключение диагностического прибора

      Условие

      Заданные условия

      J41-20 (IND) - J50-37 (SEUC)

      Всегда

      Менее 1 Ом

      J41-20 (IND) или J50-37 (SEUC) - масса

      Всегда

      10 кОм или более
      Table 2. для моделей с аудиовизуальной системой

      Подключение диагностического прибора

      Условие

      Заданные условия

      J41-20 (IND) - J49-16 (SEUC)

      Всегда

      Менее 1 Ом

      J41-20 (IND) или J49-16 (SEUC) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  5. ПРОВЕРЬТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА)

    1. Подсоедините разъем J41 ЭБУ сертификации (ЭБУ электронного ключа зажигания).

    2. Подсоедините разъем J50*1 или J49*2 контрольной лампы безопасности (радиоприемника в сборе).

      • *1: для моделей с системой навигации

      • *2: для моделей с аудиовизуальной системой

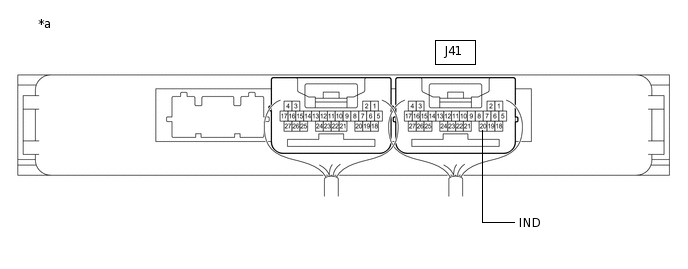

    3. С помощью осциллографа проверьте форму сигнала.

      B427583C17

      *a

      Устройство с подсоединенным жгутом проводов

      (ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе))

      -

      -

      Условия измерений

      Подключение диагностического прибора

      Условие

      Заданные условия

      J41-20 (IND) - масса

      Питание выключено → включено (IG)

      Импульсы формируются → Менее 2 В

    Result

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ КОНТРОЛЬНУЮ ЛАМПУ БЕЗОПАСНОСТИ (РАДИОПРИЕМНИК В СБОРЕ)

    Нажмите здесьClick hereClick hereClick here

    NG

    ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)
