СИСТЕМА SFI (для моделей с модулем насоса адсорбера) РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

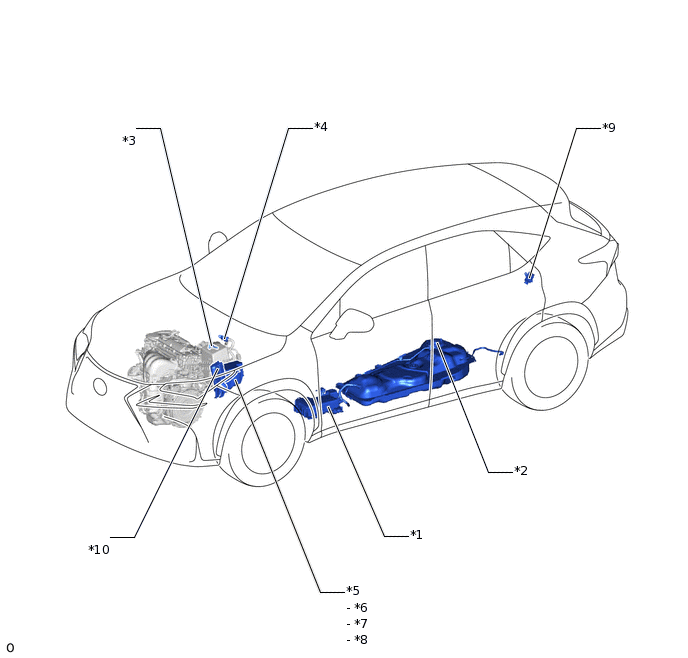

ИЛЛЮСТРАЦИЯ
*1 |
АДСОРБЕР |
*2 |
FUEL PUMP |
*3 |
ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА В СБОРЕ |
*4 |
ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОДУВКИ |
*5 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА |
*6 |
РЕЛЕ EFI-MAIN |
*7 |
РЕЛЕ IG2-MAIN |
*8 |
РЕЛЕ EFI-MAIN № 2 |
*9 |
ЭБУ УПРАВЛЕНИЯ ТОПЛИВНЫМ НАСОСОМ В СБОРЕ |
*10 |
ECM |
ИЛЛЮСТРАЦИЯ
*1 |
ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ |
*2 |
ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ |
*3 |
КАТУШКА ЗАЖИГАНИЯ В СБОРЕ |
*4 |
ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА |
ИЛЛЮСТРАЦИЯ
*1 |
ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ |
*2 |
ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА |
*3 |
КЛАПАН РОГ В СБОРЕ |
*4 |
ТОПЛИВНАЯ ФОРСУНКА В СБОРЕ |
*5 |
ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК |
*6 |
ДАТЧИК ДЕТОНАЦИИ |
*7 |
ДАТЧИК АБСОЛЮТНОГО ДАВЛЕНИЯ В КОЛЛЕКТОРЕ |
*8 |
КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |

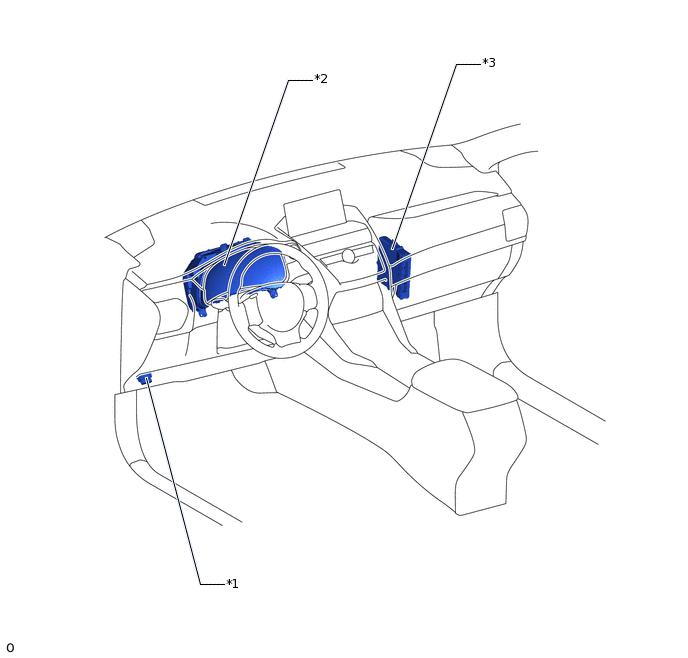

ИЛЛЮСТРАЦИЯ
*1 |
DLC3 |
*2 |
ЩИТОК ПРИБОРОВ В СБОРЕ |
*3 |
ЭБУ ГИБРИДНОЙ СИСТЕМЫ |
- |
- |
