ТОРМОЗНОЙ ВАКУУМНЫЙ ШЛАНГ (для моделей с правосторонним рулевым управлением) УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ШЛАНГ МЕЖДУ ШТУЦЕРОМ И ОБРАТНЫМ КЛАПАНОМ

   1. Установите 2 фиксатора на шланг между штуцером и обратным клапаном.

   2.

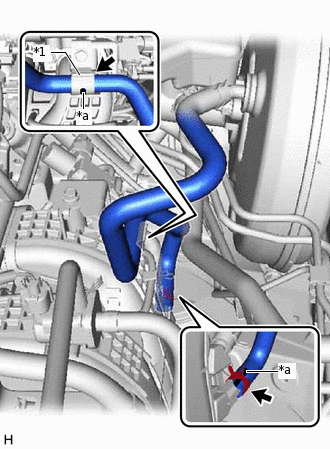

      *1	Хомут вакуумного шланга
      *a	Метка, нанесенная краской

      Подсоедините шланг между штуцером и обратным клапаном к впускному коллектору и надвиньте фиксатор, чтобы закрепить его.

      Note:

      • При подсоединении шланга между штуцером и обратным клапаном нанесенную краской метку следует обращать вверх.

      • Убедитесь, что лепестки фиксатора направлены вверх.

   3. Подсоедините шланг между штуцером и обратным клапаном к зажиму вакуумного шланга.

      Note:

      В процессе подсоединения шланга между штуцером и обратным клапаном к хомуту вакуумного шланга убедитесь, что метка, нанесенная краской, совмещена с хомутом вакуумного шланга, как показано на рисунке.

   4.

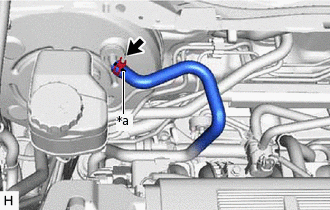

      *a	Метка, нанесенная краской

      Подсоедините шланг между штуцером и обратным клапаном к усилителю тормозной системы в сборе и сдвиньте фиксатор, чтобы закрепить его.

      Note:

      • При подсоединении шланга между штуцером и обратным клапаном нанесенную краской метку следует обращать вверх.

      • Убедитесь, что лепестки фиксатора направлены вверх.

2. УСТАНОВИТЕ ВЕРХНЮЮ ЦЕНТРАЛЬНУЮ СКОБУ ПЕРЕДНЕЙ ПОДВЕСКИ В СБОРЕ

   Нажмите здесьClick here

3. УСТАНОВИТЕ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА В СБОРЕ

   Нажмите здесьClick here
