ПЕРЕДНИЙ БОКОВОЙ ЗАЩИТНЫЙ БРУС ЗАМЕНА УЗЛОВ (ТИП 2)

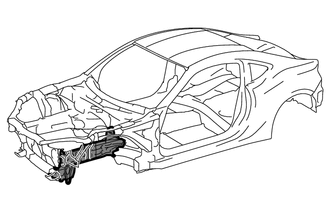

  • K105346

    Со снятыми кронштейном радиатора и фартуком переднего крыла.

  1. СНЯТИЕ

    Значения символов
    K108818

    Точки сварки при снятии

  2. УСТАНОВКА

    Значения символов
    K108823

    Сварка электрозаклепкой

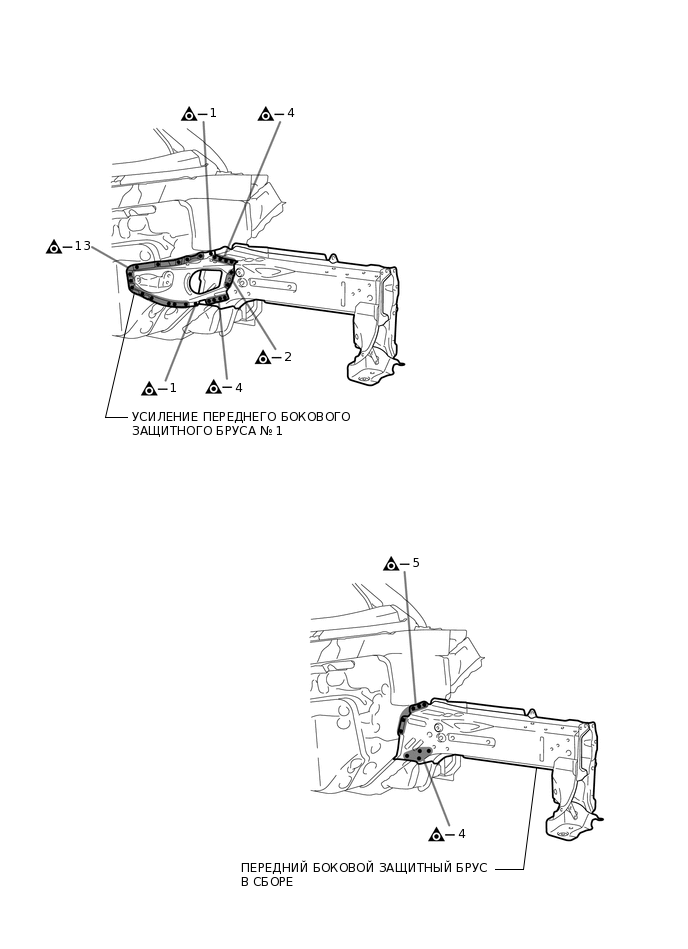

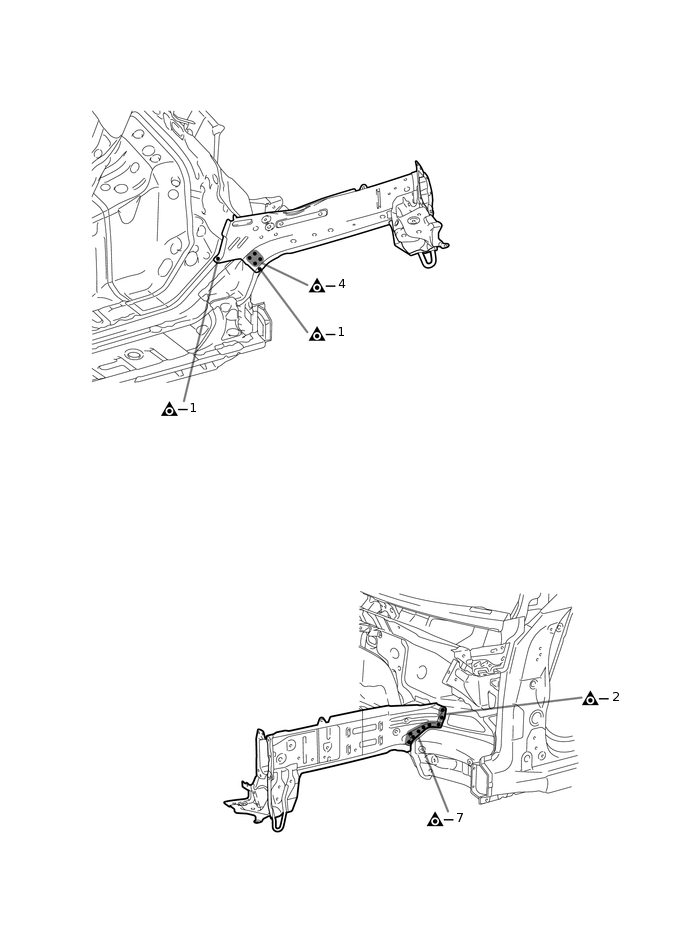

  1. ТОЧКА СНЯТИЯ

  2. После снятия усиления переднего бокового защитного бруса № 1 снимите передний боковой защитный брус в сборе.

U147352E02
U147353E03

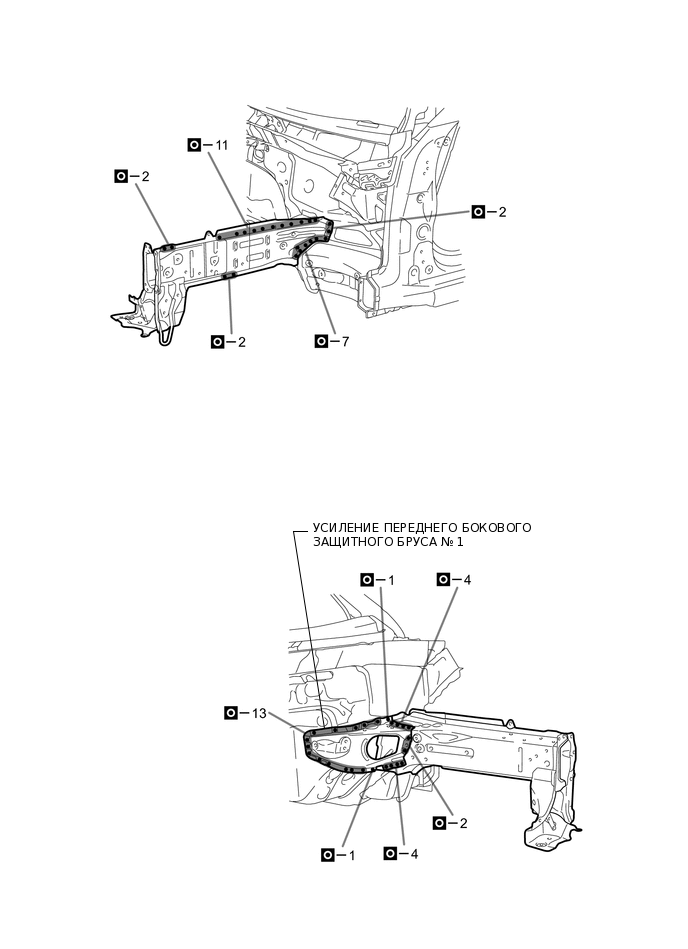

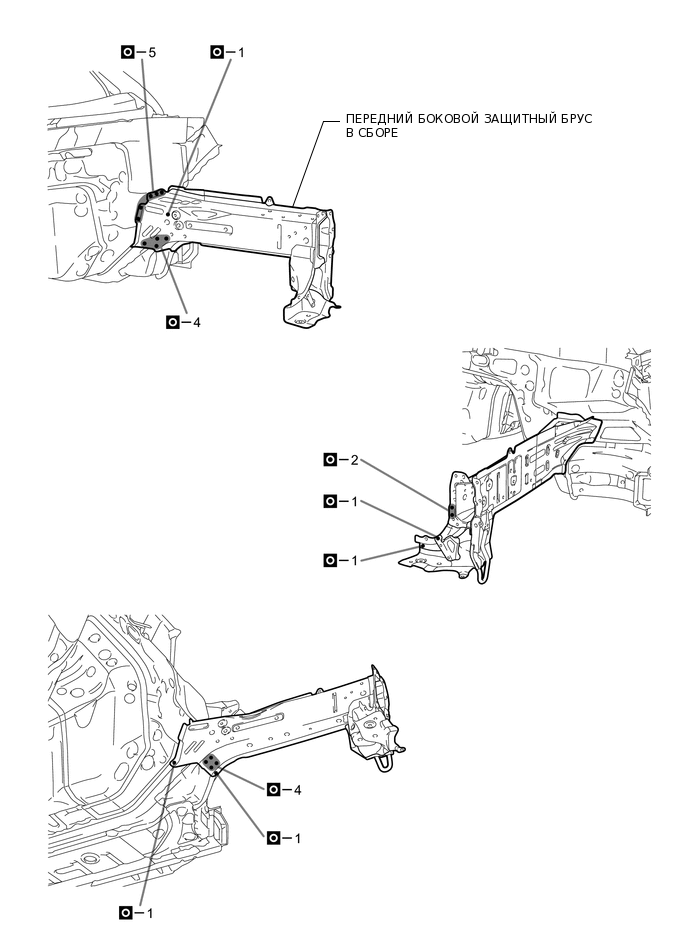

  1. ТОЧКА УСТАНОВКИ

  2. Установите не закрепляя новые детали и измерьте необходимые размеры в соответствии со схемой измерений (См. размеры кузова.)

  3. После приваривания переднего бокового защитного бруса в сборе к кузову установите усиление переднего бокового защитного бруса № 1.

  4. Проверьте, чтобы установка была выполнена правильно в соответствии со схемой измерений кузова, поскольку эта деталь влияет на регулировку передних колес.

  5. После сварки нанесите герметик для кузова и грунтовочное покрытие на соответствующие детали (См. раздел "Лакокрасочное покрытие".)

  6. После нанесения верхнего слоя покрытия нанесите антикоррозийное средство на сварные точки несущих рабочую нагрузку швов замкнутого профиля с внутренней стороны панели.

K139724E01
K139725E01
