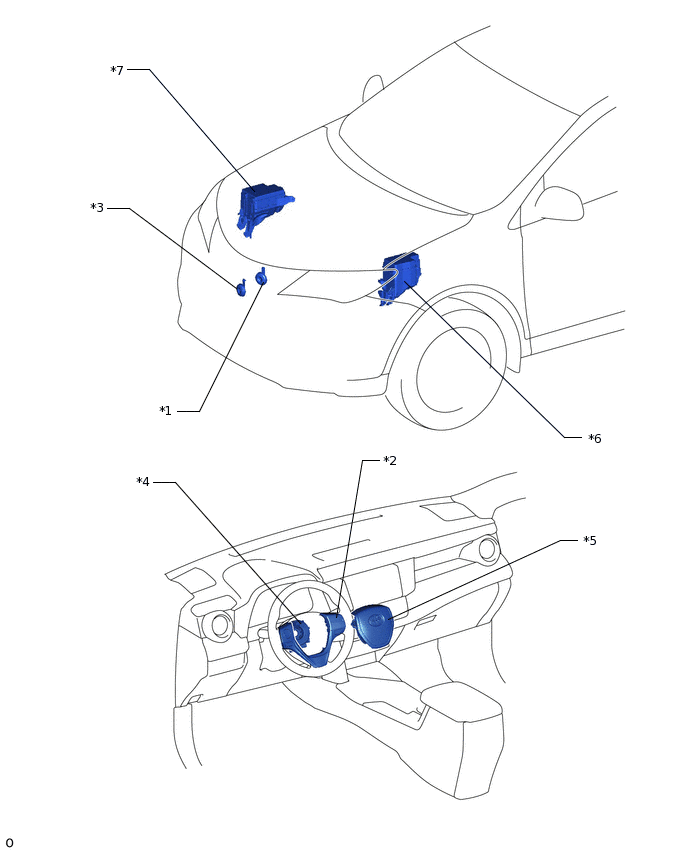

HORN SYSTEM PARTS LOCATION
ILLUSTRATION
*1 |
LOW PITCHED HORN ASSEMBLY |
*2 |
STEERING PAD SWITCH ASSEMBLY |
*3 |
HIGH PITCHED HORN ASSEMBLY |
*4 |
SPIRAL CABLE SUB-ASSEMBLY |
*5 |
HORN BUTTON ASSEMBLY |
*6 |
NO. 1 ENGINE ROOM RELAY BLOCK AND JUNCTION BLOCK ASSEMBLY - HORN FUSE |
*7 |
NO. 2 ENGINE ROOM RELAY BLOCK AND JUNCTION BLOCK ASSEMBLY - HORN RELAY |
- |
- |
