ЗАДНИЕ БЛОКИ ФОНАРЕЙ В СБОРЕ РАЗБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ЛАМПУ ЗАДНЕГО УКАЗАТЕЛЯ ПОВОРОТА

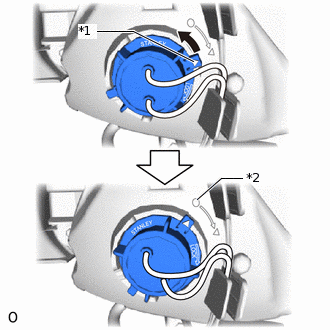

    1. E298472C01

      *1

      Метка

      *2

      Метка положения разблокировки
      V100135

      Против часовой стрелки

      Поверните патрон против часовой стрелки до тех пор, пока метка не совместится с меткой положения разблокировки, чтобы отсоединить его.

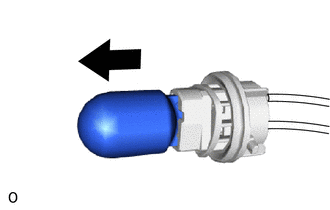

    2. E298474

      Извлеките лампу заднего указателя поворота из патрона лампы.

  2. СНИМИТЕ ПАТРОН И ПРОВОДКУ ЛЕВОГО ЗАДНЕГО БЛОКА ФОНАРЕЙ В СБОРЕ

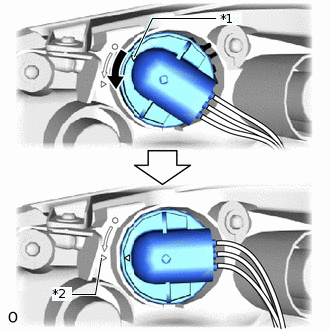

    1. E298478C01

      *1

      Метка

      *2

      Метка положения разблокировки
      V100135

      Против часовой стрелки

      Поверните крышку разъема против часовой стрелки до тех пор, пока метка не совместится с меткой положения разблокировки, чтобы отсоединить крышку разъема.

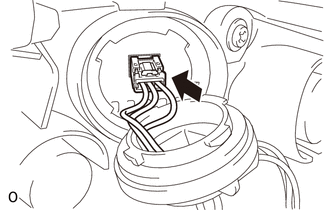

    2. E298479

      Отсоедините разъем.

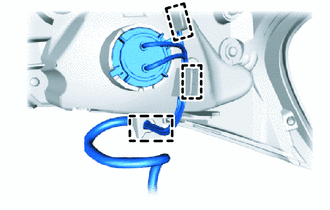

    3. E298480

      Освободите 2 зажима жгута проводов и снимите патрон левого заднего блока фонарей с проводкой в сборе.
