СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

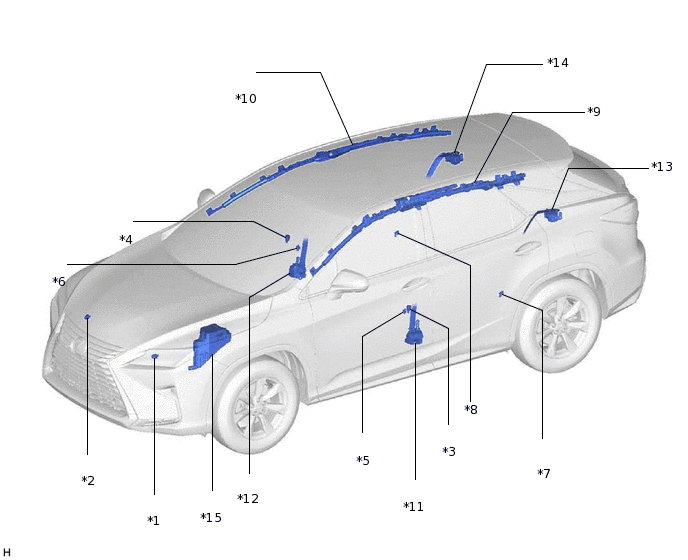

ИЛЛЮСТРАЦИЯ

C338569C01

*1

ЛЕВЫЙ ПЕРЕДНИЙ ДАТЧИК СИСТЕМЫ SRS

*2

ПРАВЫЙ ПЕРЕДНИЙ ДАТЧИК СИСТЕМЫ SRS

*3

ЛЕВЫЙ ДАТЧИК СИСТЕМЫ SRS СО СТОРОНЫ ДВЕРИ

*4

ПРАВЫЙ ДАТЧИК СИСТЕМЫ SRS СО СТОРОНЫ ДВЕРИ

*5

ЛЕВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS

*6

ПРАВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS

*7

ЛЕВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS

*8

ПРАВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS

*9

ЛЕВАЯ ПОДУШКА БЕЗОПАСНОСТИ ЗАНАВЕСОЧНОГО ТИПА В СБОРЕ

*10

ПРАВАЯ ПОДУШКА БЕЗОПАСНОСТИ ЗАНАВЕСОЧНОГО ТИПА В СБОРЕ

*11

ЛЕВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ

*12

ПРАВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ

*13

ЛЕВЫЙ ЗАДНИЙ РЕМЕНЬ № 1 В СБОРЕ

*14

ПРАВЫЙ ЗАДНИЙ РЕМЕНЬ № 1 В СБОРЕ

*15

БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 В СБОРЕ (для моделей с системой классификации пассажиров или выключателем системы SRS)

- ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 8

-

-

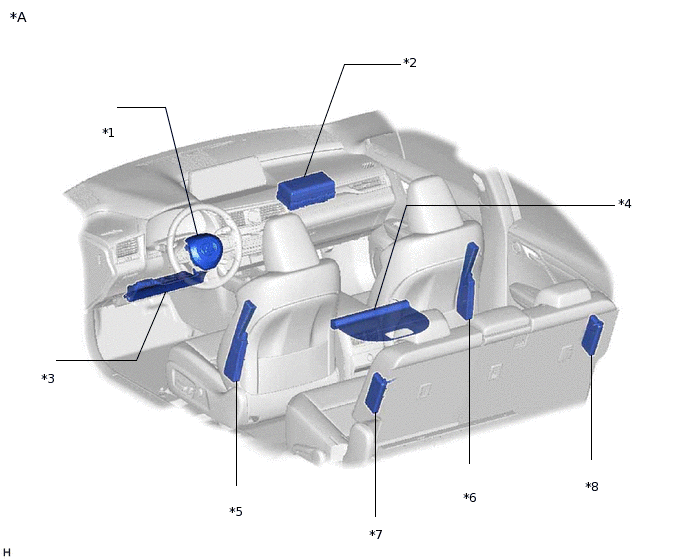

ИЛЛЮСТРАЦИЯ

C338570C01

*A

Для моделей с левосторонним рулевым управлением

-

-

*1

КНОПКА ЗВУКОВОГО СИГНАЛА В СБОРЕ

*2

ПОДУШКА БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА

*3

ПОДУШКА БЕЗОПАСНОСТИ № 1 ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ В СБОРЕ

*4

ПОДУШКА БЕЗОПАСНОСТИ В ПОДУШКЕ ПРАВОГО СИДЕНЬЯ В СБОРЕ

*5

ЛЕВАЯ ПОДУШКА БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ В СБОРЕ

*6

ПРАВАЯ ПОДУШКА БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ В СБОРЕ

*7

ПОДУШКА БЕЗОПАСНОСТИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

*8

ПОДУШКА БЕЗОПАСНОСТИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

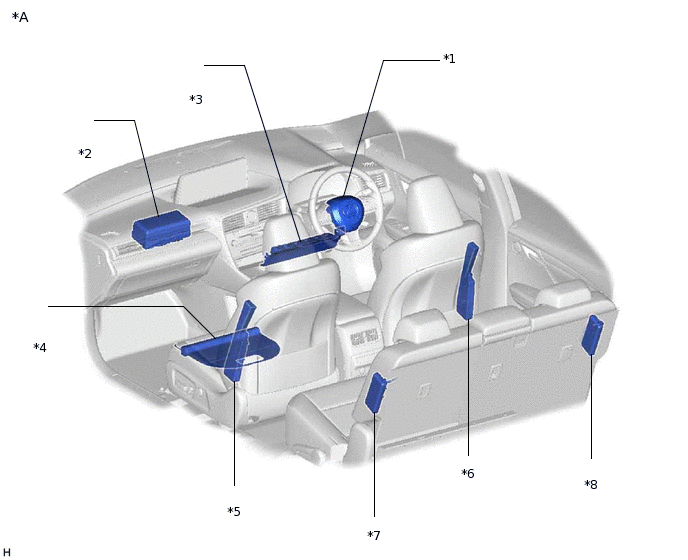

ИЛЛЮСТРАЦИЯ

C338510C03

*A

Для моделей с правосторонним рулевым управлением

-

-

*1

КНОПКА ЗВУКОВОГО СИГНАЛА В СБОРЕ

*2

ПОДУШКА БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА

*3

ПОДУШКА БЕЗОПАСНОСТИ № 1 ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ В СБОРЕ

*4

ПОДУШКА БЕЗОПАСНОСТИ В ПОДУШКЕ ЛЕВОГО СИДЕНЬЯ В СБОРЕ

*5

ЛЕВАЯ ПОДУШКА БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ В СБОРЕ

*6

ПРАВАЯ ПОДУШКА БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ В СБОРЕ

*7

ПОДУШКА БЕЗОПАСНОСТИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

*8

ПОДУШКА БЕЗОПАСНОСТИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

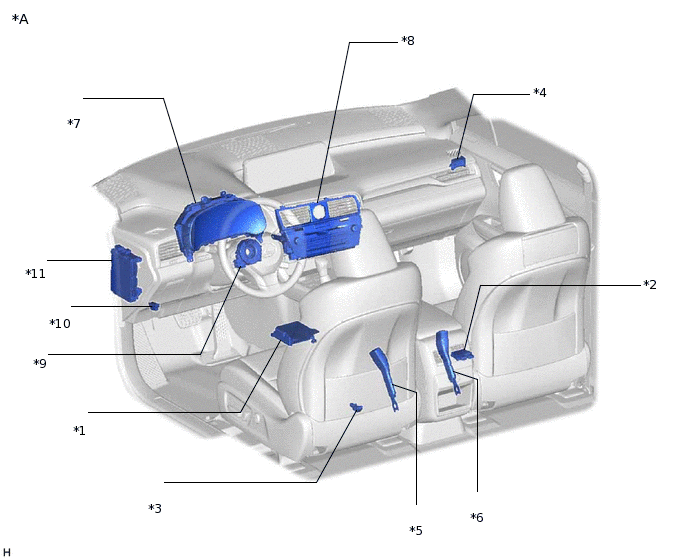

ИЛЛЮСТРАЦИЯ

C338571C01

*A

Для моделей с левосторонним рулевым управлением

-

-

*1

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

*2

ЭБУ СИСТЕМЫ КЛАССИФИКАЦИИ ПАССАЖИРОВ (для моделей с системой классификации пассажиров)

*3

ДАТЧИК ПОЛОЖЕНИЯ СИДЕНЬЯ

*4

ЦИЛИНДР ВЫКЛЮЧАТЕЛЯ СИСТЕМЫ SRS В СБОРЕ (для моделей с выключателем системы SRS)

*5

ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ

- ВЫКЛЮЧАТЕЛЬ ПРЯЖКИ ЛЕВОГО РЕМНЯ БЕЗОПАСНОСТИ

*6

ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей без системы классификации пассажиров)

- ВЫКЛЮЧАТЕЛЬ ПРЯЖКИ ПРАВОГО РЕМНЯ БЕЗОПАСНОСТИ

*7

ЩИТОК ПРИБОРОВ В СБОРЕ

- КОНТРОЛЬНАЯ ЛАМПА АВАРИЙНОГО СОСТОЯНИЯ SRS

*8

РАДИОПРИЕМНИК В СБОРЕ (для моделей с системой классификации пассажиров или выключателем системы SRS)

- КОНТРОЛЬНАЯ ЛАМПА ВЫКЛЮЧЕНИЯ ПЕРЕДНЕЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

*9

ВИТОЙ КАБЕЛЬ В СБОРЕ

*10

DLC3

*11

РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

- ПРЕДОХРАНИТЕЛЬ A/BAG-IG2

- ПРЕДОХРАНИТЕЛЬ METER

- ПРЕДОХРАНИТЕЛЬ METER-IG2

-

-

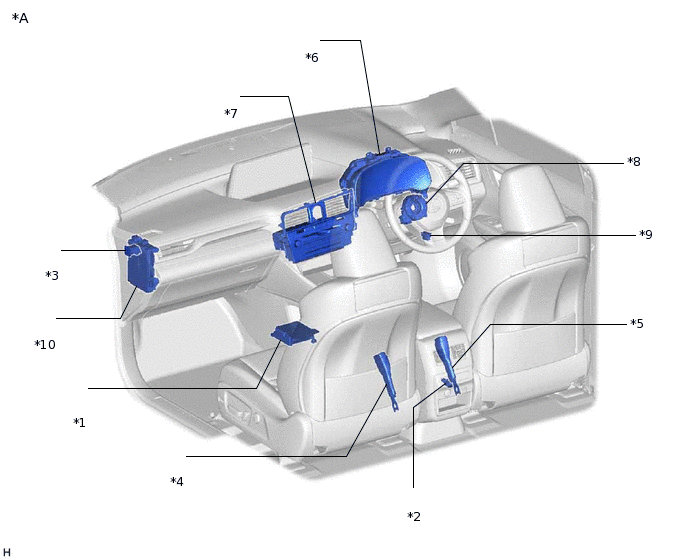

ИЛЛЮСТРАЦИЯ

C338572C01

*A

Для моделей с правосторонним рулевым управлением

-

-

*1

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

*2

ДАТЧИК ПОЛОЖЕНИЯ СИДЕНЬЯ

*3

ЦИЛИНДР ВЫКЛЮЧАТЕЛЯ СИСТЕМЫ SRS В СБОРЕ (для моделей с выключателем системы SRS)

*4

ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ

- ВЫКЛЮЧАТЕЛЬ ПРЯЖКИ ЛЕВОГО РЕМНЯ БЕЗОПАСНОСТИ

*5

ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ

- ВЫКЛЮЧАТЕЛЬ ПРЯЖКИ ПРАВОГО РЕМНЯ БЕЗОПАСНОСТИ

*6

ЩИТОК ПРИБОРОВ В СБОРЕ

- КОНТРОЛЬНАЯ ЛАМПА АВАРИЙНОГО СОСТОЯНИЯ SRS

*7

РАДИОПРИЕМНИК В СБОРЕ (для моделей с выключателем системы SRS)

- КОНТРОЛЬНАЯ ЛАМПА ВЫКЛЮЧЕНИЯ ПЕРЕДНЕЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

*8

ВИТОЙ КАБЕЛЬ В СБОРЕ

*9

DLC3

*10

РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

- ПРЕДОХРАНИТЕЛЬ A/BAG-IG2

- ПРЕДОХРАНИТЕЛЬ METER

- ПРЕДОХРАНИТЕЛЬ METER-IG2
