РАДИАТОР УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ НИЖНИЙ КРОНШТЕЙН РАДИАТОРА

   1. Установите 2 нижних кронштейна радиатора на радиатор в сборе.

2. УСТАНОВИТЕ ПОДКЛАДКУ КРОНШТЕЙНА РАДИАТОРА

   1. Установите 2 подкладки опоры радиатора на радиатор в сборе.

3. УСТАНОВИТЕ РАДИАТОР В СБОРЕ

   1. Введите в зацепление 2 направляющих.

   2. Присоедините 2 захвата, чтобы закрепить кожух вентилятора с электродвигателем в сборе на радиаторе в сборе.

      Note:

      При установке кожуха вентилятора с электродвигателем в сборе старайтесь не повредить радиатор в сборе.

   3. Установите радиатор с кожухом вентилятора с электродвигателем в сборе на автомобиль.

      Note:

      Не прилагайте чрезмерного усилия к конденсатору системы кондиционирования или трубе при установке радиатора с кожухом вентилятора с электродвигателем в сборе.

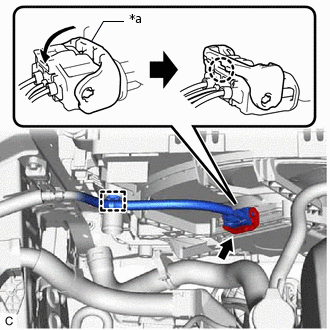

   4. Подсоедините разъем электродвигателя вентилятора системы охлаждения. (электродвигатель вентилятора системы охлаждения (для моделей 330 Вт)

      1.

         *a	Рычаг блокировки

         Сцепите зажим жгута проводов.

      2. Подсоедините разъем электродвигателя вентилятора системы охлаждения и отожмите вниз рычаг блокировки, чтобы ввести в зацепление захват, как показано на рисунке.

         Note:

         • Подсоединяя разъем электродвигателя вентилятора системы охлаждения, убедитесь, что на соединительной части разъема электродвигателя вентилятора системы охлаждения отсутствуют грязь, влага и другие посторонние вещества.

         • Убедитесь в надежности подсоединения разъема электродвигателя вентилятора системы охлаждения.

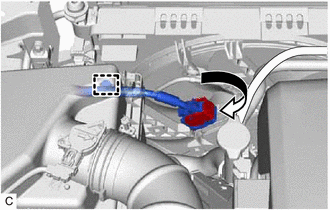

   5. Подсоедините разъем электродвигателя вентилятора системы охлаждения. 500 W (для моделей с электродвигателем вентилятора системы охлаждения)

      1.

         Сцепите зажим жгута проводов.

      2. Подсоедините разъем электродвигателя вентилятора системы охлаждения и поверните рычаг, чтобы зафиксировать его.

         Note:

         • Подсоединяя разъем электродвигателя вентилятора системы охлаждения, убедитесь, что на соединительной части разъема электродвигателя вентилятора системы охлаждения отсутствуют грязь, влага и другие посторонние вещества.

         • Убедитесь в надежности подсоединения разъема электродвигателя вентилятора системы охлаждения.

      3. Сцепите зажим жгута проводов.

      4. Подсоедините разъем электродвигателя вентилятора системы охлаждения.

   6. Введите в зацепление 2 направляющих.

   7. Введите в зацепление 2 захвата и установите конденсатор системы кондиционирования на радиатор.

      Note:

      Следите за тем, чтобы не повредить конденсатор системы кондиционирования в сборе при установке конденсатора системы кондиционирования в сборе.

4. ПОДСОЕДИНИТЕ ШЛАНГ РАДИАТОРА № 2

   1. Подсоедините патрубок радиатора № 2 к радиатору в сборе и надвиньте фиксатор, чтобы закрепить его.

5. ПОДСОЕДИНИТЕ ШЛАНГ РАДИАТОРА № 1

   1. Подсоедините патрубок радиатора № 1 к радиатору в сборе и надвиньте фиксатор, чтобы закрепить его.

   2. Введите в зацепление зажим и подсоедините шланг радиатора № 1 к кожуху вентилятора с электродвигателем в сборе.

6. ПОДСОЕДИНИТЕ ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 5

   1. Подсоедините перепускной шланг охлаждающей жидкости № 5 к радиатору в сборе и надвиньте фиксатор, чтобы закрепить его.

   2. Подсоедините 2 хомута, чтобы установить хомут (В) на перепускные шланги охлаждающей жидкости № 5 и № 6.

   3. Подсоедините 4 хомута и перепускные шланги охлаждающей жидкости № 5 и № 6 к хомуту шланга (А).

7. УСТАНОВИТЕ ВЕРХНИЙ КРОНШТЕЙН РАДИАТОРА В СБОРЕ

   1. Закрепите верхний кронштейн радиатора 4 болтами.

      12,5 Н*м

      127 кгс*см

      9 фунт-сила-футов

   2. Подсоедините трос управления замком капота в сборе к верхнему кронштейну радиатора в сборе и закрепите зажимом.

8. УСТАНОВИТЕ ПРАВУЮ ВОЗДУШНУЮ НАПРАВЛЯЮЩУЮ РАДИАТОРА № 1

   1. Введите в зацепление направляющую и захват.

   2. Установите правую воздушную направляющую радиатора № 1 и закрепите ее фиксатором.

9. УСТАНОВИТЕ ЛЕВУЮ ВОЗДУШНУЮ НАПРАВЛЯЮЩУЮ РАДИАТОРА № 1

   1. Введите в зацепление направляющую и захват.

   2. Установите левую воздушную направляющую радиатора № 1 с левой передней боковой воздухонаправляющей пластиной радиатора и закрепите фиксатором.

10. УСТАНОВИТЕ ВЕРХНИЙ МОНТАЖНЫЙ КРОНШТЕЙН РАДИАТОРА

    1. Установите 2 верхних монтажных кронштейна радиатора и закрепите их 2 болтами и 2 гайками.

       12,5 Н*м

       127 кгс*см

       9 фунт-сила-футов

    2. Подсоедините 2 разъема звукового сигнала.

11. УСТАНОВИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

    Нажмите здесьClick hereClick here

12. УСТАНОВИТЕ ЗАМОК КАПОТА В СБОРЕ

    Нажмите здесьClick hereClick here

13. УСТАНОВИТЕ УСИЛИТЕЛЬ ПЕРЕДНЕГО БАМПЕРА

    Нажмите здесьClick hereClick hereClick here

14. УСТАНОВИТЕ ПЕРЕДНИЙ ПОГЛОТИТЕЛЬ ЭНЕРГИИ УДАРА

    Нажмите здесьClick hereClick hereClick here

15. УСТАНОВИТЕ ТЕРМИСТОР В СБОРЕ

    Нажмите здесьClick hereClick here

16. УСТАНОВИТЕ ФАРУ В СБОРЕ

    Для моделей со светодиодными указателями поворота: Нажмите здесьClick here

    Для моделей с указателями поворота с лампами накаливания: Нажмите здесьClick hereClick here

17. ДОБАВЬТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ

    Нажмите здесьClick here

18. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

    Нажмите здесьClick here

19. УСТАНОВИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1

    Нажмите здесьClick here

20. УСТАНОВИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА

    Нажмите здесьClick here

21. УСТАНОВИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА

    Нажмите здесьClick here
