РАСПРЕДВАЛ СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ЗАЖИМ СЕРВИСНОГО РАЗМЫКАТЕЛЯ ЦЕПИ

    Нажмите здесьClick here

  2. СНИМИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 В СБОРЕ

    Нажмите здесьClick here

  3. СНИМИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1 В СБОРЕ

    Нажмите здесьClick here

  4. СНИМИТЕ ПРАВУЮ ЗАДНЮЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ

    Нажмите здесьClick here

  5. СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ ВЕНТИЛЯТОРА И ГЕНЕРАТОРА

    Нажмите здесьClick here

  6. ОТСОЕДИНИТЕ РАСШИРИТЕЛЬНЫЙ БАЧОК РАДИАТОРА В СБОРЕ

    Нажмите здесьClick here

  7. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

    Нажмите здесьClick here

  8. СНИМИТЕ ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

    Нажмите здесьClick here

  9. СНИМИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

    Нажмите здесьClick here

  10. ОТСОЕДИНИТЕ ПРОВОД СОЕДИНЕНИЯ С МАССОЙ

    Нажмите здесьClick here

  11. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ ДВИГАТЕЛЯ

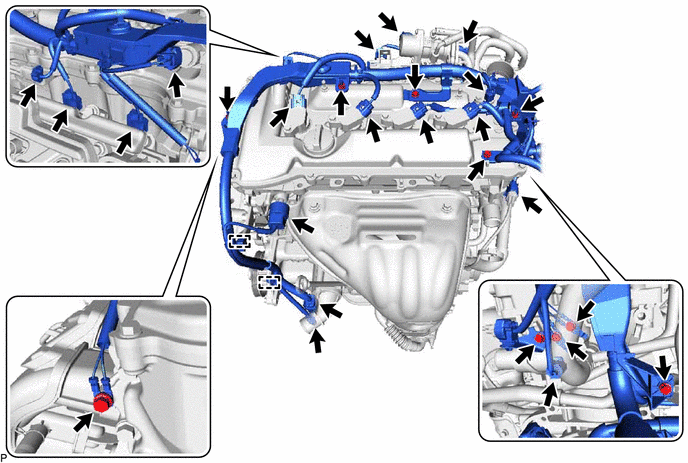

    1. Отсоедините 17 разъемов и 2 зажима.

      A311147

    2. Выверните 7 болтов, отверните 3 гайки и отсоедините жгут электропроводки двигателя от двигателя.

  12. СНИМИТЕ КАТУШКУ ЗАЖИГАНИЯ В СБОРЕ

    Нажмите здесьClick here

  13. СНИМИТЕ КРЫШКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ В СБОРЕ

    Нажмите здесьClick here

  14. УСТАНОВИТЕ ПОРШЕНЬ ЦИЛИНДРА № 1 В ВМТ ТАКТА СЖАТИЯ

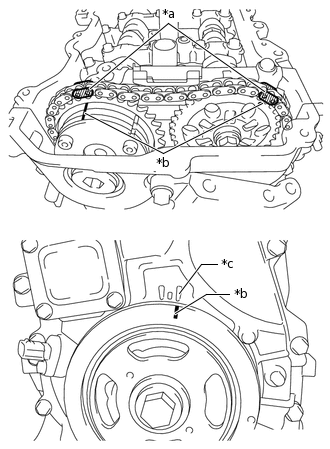

    1. A259740C06

      *a

      Метка, нанесенная краской

      *b

      ‏Установочная метка (канавка)

      *c

      Установочная метка "0"

      Проверните шкив коленчатого вала так, чтобы установочная метка (канавка) на нем и установочная метка "0" на крышке цепного привода газораспределительного механизма оказались совмещены.

    2. Убедитесь, что все синхронизирующие метки на зубчатых колесах распредвалов установлены в положениях, показанных на рисунке. В противном случае проверните коленчатый вал на 1 оборот (360°) и совместите установочные метки, как показано на рисунке.

    3. Краской нанесите на цепной привод метки, совпадающие с синхронизирующими метками на ведущей звездочке распределительного вала и на зубчатом колесе распределительного вала.

  15. СНИМИТЕ ПЛАСТИНУ КРЫШКИ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА

    Нажмите здесьClick here

  16. СНИМИТЕ НАТЯЖИТЕЛЬ ЦЕПИ № 1 В СБОРЕ

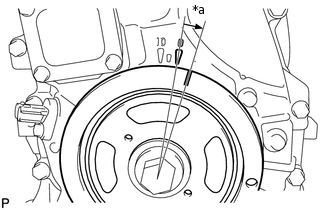

    1. A259742C04

      *a

      Приблизительно 10°

      Поверните шкив коленчатого вала приблизительно на 10° по часовой стрелке.

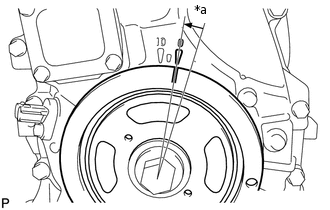

    2. A259743C04

      *a

      Приблизительно 10°

      Проверните коленчатый вал примерно на 10° против часовой стрелки.

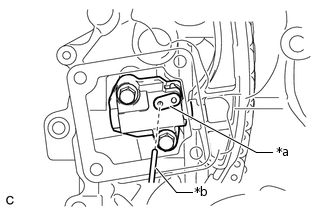

    3. A249932C15

      *a

      Стопорная пластина

      *b

      Колпачок

      Совместите отверстия в стопорной пластине и натяжителе цепи № 1 и вставьте штифт в отверстие стопорной пластины, чтобы зафиксировать натяжитель цепи № 1.

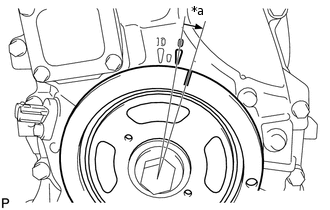

    4. A259742C05

      *a

      Приблизительно 10°

      Поверните шкив коленчатого вала приблизительно на 10° по часовой стрелке.

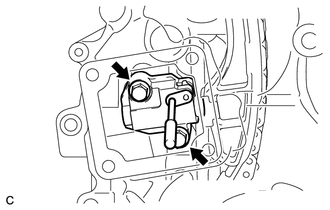

    5. A249933

      Выверните 2 болта и снимите натяжитель цепи № 1 с прокладкой.

      Note:

      Примите меры, чтобы не уронить прокладку внутрь крышки цепного привода газораспределительного механизма.

    6. A259743C05

      *a

      Приблизительно 10°

      Проверните коленчатый вал примерно на 10° против часовой стрелки.

  17. СНИМИТЕ НАПРАВЛЯЮЩУЮ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА

    Нажмите здесьClick here

  18. СНИМИТЕ ПРОБКУ КРЫШКИ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА

    Нажмите здесьClick here

  19. СНИМИТЕ ЗУБЧАТОЕ КОЛЕСО РАСПРЕДВАЛА В СБОРЕ

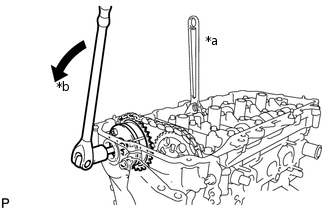

    1. A259765C05

      *a

      Удерживайте

      *b

      Указатель поворота

      Удерживая шестигранную часть распредвала гаечным ключом, выверните болт из распредвала.

      Note:

      Соблюдайте осторожность, чтобы не повредить кожух распредвала в сборе или трубку свечного колодца гаечным ключом.

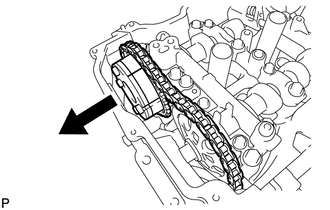

    2. A259766

      Отделите зубчатое колесо распредвала в сборе от распредвала.

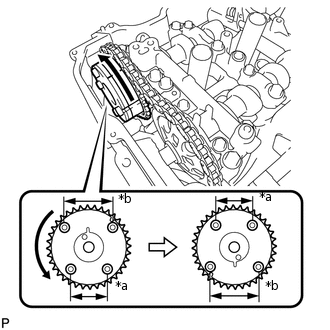

    3. A259767C05

      *a

      Узкая часть

      *b

      Широкая часть

      Снимите цепь с зубчатого колеса распредвала в сборе и поверните зубчатое колесо распредвала примерно на 180°.

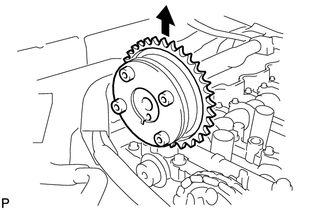

    4. A259739

      Снимите зубчатое колесо распредвала в сборе.

      Note:

      Не разбирайте зубчатое колесо распредвала в сборе.

  20. СНИМИТЕ КРЫШКУ ПОДШИПНИКА РАСПРЕДВАЛА

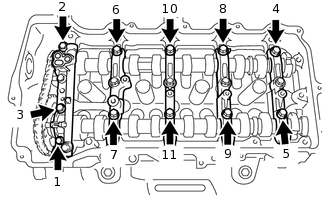

    1. A284105N03

      В несколько приемов выверните 11 болтов крышек подшипников в последовательности, показанной на рисунке.

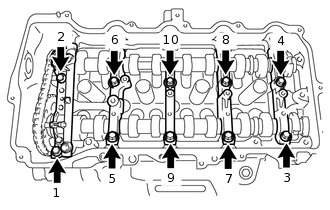

    2. A284106N03

      В несколько приемов выверните 10 болтов крышек подшипников в последовательности, показанной на рисунке.

    3. Снимите 5 крышек подшипников распредвала.

      Tip:

      Разложите снятые детали в надлежащем порядке.

  21. СНИМИТЕ РАСПРЕДВАЛ

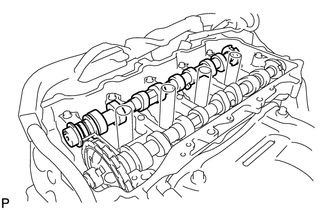

    1. A259737

      Снимите распредвал с кожуха распредвала.

  22. СНИМИТЕ РАСПРЕДВАЛ № 2

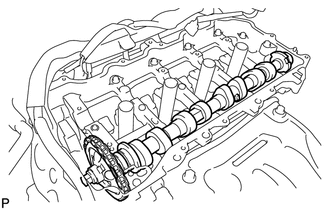

    1. A259760

      Удерживая цепь, снимите распредвал № 2 с кожуха распредвала.

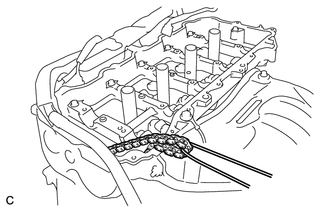

    2. A249941

      Подвесьте цепь с помощью веревки или аналогичного средства, как показано на рисунке.

      Note:

      Соблюдайте осторожность, чтобы не уронить цепь внутрь крышки цепного привода газораспределительного механизма.

  23. СНИМИТЕ ЗВЕЗДОЧКУ РАСПРЕДВАЛА

    1. Закрепите распредвал № 2 в тисках между алюминиевыми пластинами.

      Note:

      Соблюдайте осторожность, чтобы не повредить распредвал № 2.

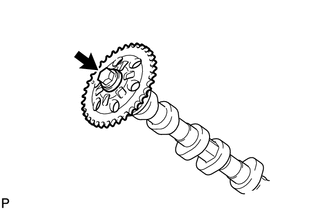

    2. A259736

      Выверните болт и снимите ведущую звездочку распредвала.

      Note:

      Старайтесь не повредить распредвал № 2 и ведущую звездочку распредвала.

  24. СНИМИТЕ ФИЛЬТР ГИДРАВЛИЧЕСКОГО КЛАПАНА ИЗМЕНЕНИЯ ФАЗ

    Нажмите здесьClick here

  25. СНИМИТЕ ПОДШИПНИК РАСПРЕДВАЛА № 1

    Нажмите здесьClick here

  26. СНИМИТЕ ПОДШИПНИК РАСПРЕДВАЛА № 2

    Нажмите здесьClick here
