ДАТЧИК ДАВЛЕНИЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ ПРОВЕРКА БЕЗ СНЯТИЯ С АВТОМОБИЛЯ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ПРОВЕРЬТЕ ДАТЧИК ДАВЛЕНИЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ

   1.

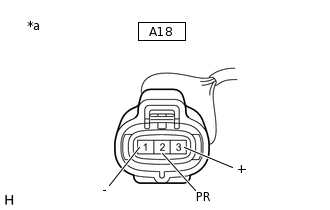

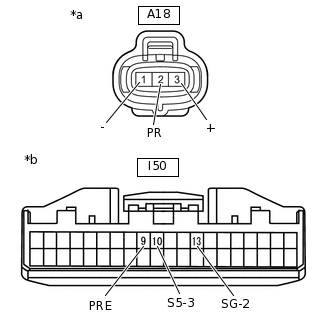

      *a	Устройство с неподсоединенным жгутом проводов (датчик давления системы кондиционирования)
      *b	Устройство с отсоединенным жгутом проводов (блок управления системой кондиционирования)

      Проверьте жгут проводов.

      1. Отсоедините разъем A18 датчика давления системы кондиционирования.

      2. Отсоедините разъем I50 блока управления системой кондиционирования.

      3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

         Номинальное сопротивление

         Подключение диагностического прибора	Условие	Номинальное значение
         A18-1 (-) - I50-13 (SG-2)	Всегда	Менее 1 Ом
         A18-2 (PR) - I50-9 (PRE)	Всегда	Менее 1 Ом
         A18-3 (+) - I50-10 (S5-3)	Всегда	Менее 1 Ом
         A18-1 (-) - масса	Всегда	10 кОм или более
         A18-2 (PR) - масса	Всегда	10 кОм или более
         A18-3 (+) - масса	Всегда	10 кОм или более

         Если сопротивление не соответствует требованиям, замените жгут проводов.

      4.

         *a	Устройство с подсоединенным жгутом проводов (блок управления системой кондиционирования)

         Подсоедините разъем I50 блока управления системой кондиционирования.

      5. Включите зажигание (IG).

      6. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

         Номинальное напряжение

         Подключение диагностического прибора	Условие	Номинальное значение
         A18-3 (+) - масса	Питание включено (IG)	4,75 - 5,25 В

         Если напряжение не соответствует требованиям, отремонтируйте жгут проводов или замените блок управления системой кондиционирования в сборе.

   2. Проверьте датчик давления системы кондиционирования.

      1. Подсоедините разъем к датчику давления системы кондиционирования.

      2. Установите манометрический коллектор.

      3. Прогрейте двигатель.

      4. Установите выключатель системы кондиционирования в положение ON (ВКЛ).

      5.

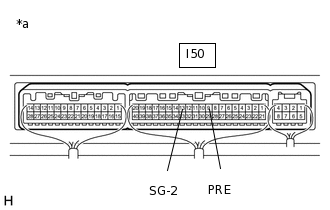

         *a	Устройство с подсоединенным жгутом проводов (блок управления системой кондиционирования)

         Измерьте напряжение в соответствии со значениями, приведенными в таблице.

         Tip:

         Проверку следует выполнять с обратной стороны разъема, не отсоединяя его от блока управления системой кондиционирования.

         Номинальное напряжение

         Подключение диагностического прибора	Условие	Номинальное значение
         I50-9 (PRE) - I50-13 (SG-2)	Давление хладагента: Нормальное давление (ниже 3025 кПа (30,8 кгс/см2, 439фунтовна кв. дюйм) и более 176 кПа (1,8 кгс/см2, 26фунтовна кв. дюйм)	0,74 - 4,71 В

         Если напряжение не отвечает требованиям, замените датчик давления системы кондиционирования.
