СИСТЕМА КОНДИЦИОНИРОВАНИЯ

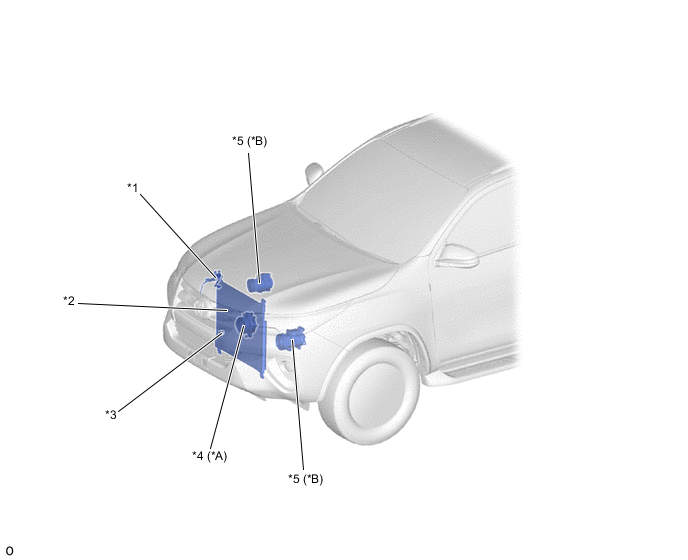

| *A | Для моделей с вязкостным подогревателем с электромагнитной муфтой в сборе | *B | Для моделей без двигателя 5L-E |
| *C | для моделей с двигателем 5L-E | - | - |
| *1 | Контактный датчик давления № 1 | *2 | Конденсатор в сборе |
| *3 | Термистор в сборе (датчик температуры окружающего воздуха) | *4 | Вязкостный подогреватель с электромагнитной муфтой в сборе |
| *5 | Компрессор системы кондиционирования в сборе | - | - |

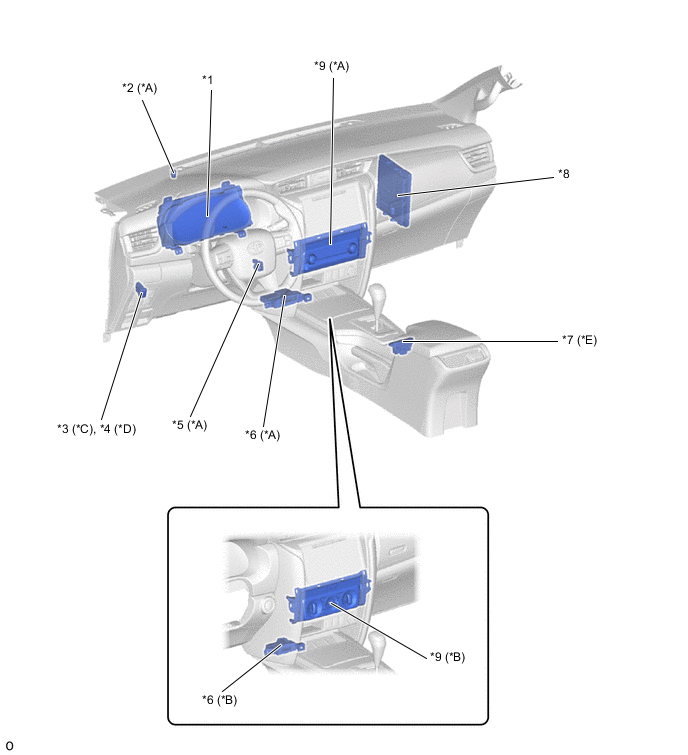

| *A | Для моделей с автоматическим кондиционером | *B | Для моделей с кондиционером с ручным управлением |
| *C | Для моделей с переключателем повышения частоты вращения холостого хода | *D | Для моделей с вязкостным подогревателем с электромагнитной муфтой в сборе |
| *E | для моделей с переключателем режима ECO | - | - |
| *1 | Щиток приборов в сборе | *2 | Термистор (датчик солнечной радиации) системы кондиционирования |
| *3 | Переключатель повышения частоты вращения холостого хода | *4 | Переключатель подогревателя (выключатель отопителя в сборе) |
| *5 | Термистор системы кондиционирования (датчик темп. в салоне) | *6 | Блок управления системой кондиционирования |
| *7 | Комбинированный переключатель
|
*8 | ECM |
| *9 | Блок управления системой кондиционирования в сборе | - | - |
| *A | Для моделей с автоматическим кондиционером | *B | Для моделей с кондиционером с ручным управлением |
| *1 | Сервопривод заслонки системы кондиционирования № 1 в сборе
|
*2 | Сервопривод заслонки вентилятора № 1 в сборе (серводвигатель заслонки подачи свежего воздуха/рециркуляции воздуха в салоне) |
| *3 | Испаритель системы кондиционирования № 1 | *4 | Блок радиатора отопителя в сборе |
| *5 | Термистор системы кондиционирования № 1 (передний датчик температуры испарителя) | *6 | Блок управления электродвигателем вентилятора |
| *7 | Резистор вентилятора | *8 | Электродвигатель вентилятора с вентилятором в сборе |
| *A | Для моделей с задней системой кондиционирования с автоматическим управлением | *B | Для моделей с задней системой кондиционирования с ручным управлением |
| *1 | Интегрированная панель управления в сборе | *2 | Переключатель заднего кондиционера |
| *3 | Задний кондиционер в сборе | *4 | Электродвигатель вентилятора с вентилятором в сборе |
| *5 | Задний испаритель в сборе | *6 | Блок управления электродвигателем вентилятора |
| *7 | Реле заднего кондиционера | *8 | Резистор заднего вентилятора |
