СЕНСОРНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ TOYOTA КОНТАКТЫ ЭБУ


  1. ПРОВЕРЬТЕ ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ

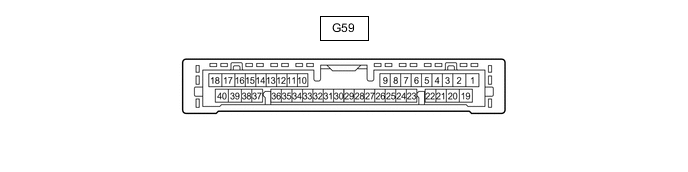

    A01IEXHE01

    1. Измерьте напряжение и сопротивление и проверьте импульсные сигналы в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      G59-22 (BOR) - G59-30 (E) Y - W-B Источник питания для цепи заднего датчика Зажигание выключено Менее 1,5 В
      Выключатель зажигания в состоянии ON (ВКЛ) (IG), сенсорная система помощи при парковке TOYOTA включена 7,2 - 8,8 В
      G59-8 (SOF) - G59-30 (E) L - W-B Сигнал передачи данных переднего датчика (переднего датчика системы ультразвуковой локации) Зажигание включено (IG), сенсорная система помощи при парковке TOYOTA включена, рычаг переключения передач установлен в положение R

      Формирование импульсов

      (см. осциллограмму 2)
      G59-14 (CBZ) - G59-30 (E) SB - W-B Сигнал зуммера предупреждения о недопустимой дистанции Зажигание выключено Менее 1,5 В
      Выключатель зажигания в состоянии ON (ВКЛ) (IG), сенсорная система помощи при парковке TOYOTA включена 11-14 В
      G59-13 (EF) - G59-30 (E) R - W-B Масса зуммера предупреждения о недопустимой дистанции Датчик обнаруживает препятствие (звучит зуммер)

      Формирование импульсов

      (см. осциллограмму 1)
      G59-1 (IG) - G59-30 (E) R - W-B Сигнал питания выключателя зажигания Зажигание выключено Менее 1,5 В
      Выключатель зажигания в состоянии ON (ВКЛ) (IG) 11-14 В
      G59-30 (E) - масса W-B - масса Масса Всегда Менее 1 Ом
      G59-23 (E1) - G59-30 (E) V - W-B Масса заднего датчика системы ультразвуковой локации Всегда Менее 1 Ом
      G59-6 (E5) - G59-30 (E) LG - W-B Масса переднего датчика системы ультразвуковой локации Всегда Менее 1 Ом
      G59-4 (BOF) - G59-30 (E) L - W-B Источник питания для цепи переднего датчика Зажигание выключено Менее 1,5 В
      Выключатель зажигания в состоянии ON (ВКЛ) (IG), сенсорная система помощи при парковке TOYOTA включена 7,2 - 8,8 В
      G59-24 (SOR) - G59-30 (E) R - W-B Сигнал передачи данных заднего датчика (заднего датчика системы ультразвуковой локации) Зажигание включено (IG), сенсорная система помощи при парковке TOYOTA включена, рычаг переключения передач установлен в положение R

      Формирование импульсов

      (см. осциллограмму 2)

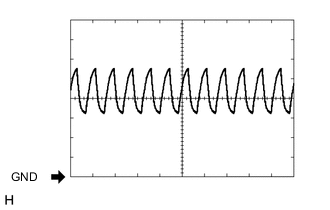

    2. A01IGYBE01

      С помощью осциллографа проверьте форму сигнала 1.

      Условия измерений
      Параметр / Устройство Описание
      Номера контактов (обозначения) G59-13 (EF) - G59-30 (E)
      Настройки прибора 2 В / дел., 500 мкс/ дел.
      Состояние автомобиля Датчик обнаруживает препятствие (звучит зуммер)

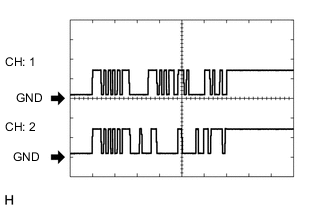

    3. A01IFXPE02

      С помощью осциллографа проверьте форму сигнала 2.

      Условия измерений
      Параметр / Устройство Описание
      Номера контактов (обозначения)

      • CH: 1 G59-8 (SOF) - G59-30 (E)

      • CH: 2 G59-24 (SOR) - G59-30 (E)
      Настройки прибора 5 В/дел., 1 мс/дел.
      Условие Зажигание включено (IG), сенсорная система помощи при парковке TOYOTA включена, рычаг переключения передач установлен в положение R
