СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ ОПИСАНИЕ СИСТЕМЫ

КРАТКОЕ ОПИСАНИЕ ЩИТКА ПРИБОРОВ

*a	Пример индикации	*b	Тахометр
*c	Спидометр	*d	Состояние источника питания Одометр/счетчик пути
*e	Указатель температуры охлаждающей жидкости двигателя	*f	Указатель уровня топлива
*g	Мультиинформационный дисплей	*h	Выступ
*i	Ambient Temperature Индикатор включенной передачи Контрольная лампа SPORT	-	-

ВХОДНЫЕ И ВЫХОДНЫЕ СИГНАЛЫ ЩИТКА ПРИБОРОВ

Table 1. Контрольно-измерительный прибор
Контрольно-измерительный прибор	Вход/выход	Линия передачи данных	Условие	Сигнал	Передатчик
Спидометр	Вход	CAN	Измерительный прибор	Сигнал скорости автомобиля	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
	Вход	Шина прямой связи	-	Входной импульсный сигнал скорости автомобиля
	Выход	CAN	-	Сигнал скорости автомобиля	Соответствующие ЭБУ
	Выход	Шина прямой связи	-	Входной импульсный сигнал скорости автомобиля	Соответствующие ЭБУ
Тахометр	Вход	CAN	Измерительный прибор	Сигнал частоты вращения коленчатого вала двигателя	ECM
Тахометр	Вход	CAN	Измерительный прибор	Сигнал признака режима Eco run	ЭБУ запуска и останова двигателя (для моделей с системой запуска и останова)
Указатель уровня топлива	Вход	CAN	Измерительный прибор	Сигнал скорости автомобиля	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
				Сигнал положения рычага переключения передач	ECM
				Сигнал выключателя стояночного тормоза	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
		Шина прямой связи	Измерительный прибор	Сигнал уровня топлива	Датчик уровня топлива в сборе
Указатель температуры охлаждающей жидкости	Вход	CAN	Измерительный прибор	Сигнал температуры охлаждающей жидкости	ECM

Table 2. Контрольная лампа или индикатор
Контрольная лампа или индикатор	Вход/выход	Линия передачи данных	Условие	Сигнал	Передатчик
Контрольная лампа указателя поворота	Вход	CAN	Мигает	Сигнал управления аварийной сигнализации	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
					ЭБУ двери сети мультиплексной связи (для моделей с системой автоматизированной двери багажного отделения)
					DCM (приемопередатчик системы обработки и передачи информации) (для моделей с выключателем вызова экстренной помощи)
		Шина прямой связи	Мигает	Переключатель указателей поворота	Переключатель ближнего/дальнего света фар в сборе
		Шина прямой связи	Мигает	Выключатель аварийной сигнализации	Панель управления системой кондиционирования в сборе
	Выход	Шина прямой связи	-	Сигнал управления указателями поворота	Указатели поворота
Контрольная лампа передних противотуманных фар (для моделей с передними противотуманными фарами)	Вход	CAN	Горит	Сигнал контрольной лампы включения передних противотуманных фар	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
Контрольная лампа задних противотуманных фонарей (для моделей с задними противотуманными фонарями)	Вход	CAN	Горит	Сигнал контрольной лампы REAR FOG	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
Контрольная лампа включения дальнего света	Вход	CAN	Горит	Контрольная лампа включения дальнего света	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
Контрольная лампа автоматической системы включения дальнего света (для моделей с системой автоматического включения дальнего света)	Вход	CAN	Горит	Сигнал контрольной лампы автоматической системы включения дальнего света	Главный ЭБУ кузова (ЭБУ сети мультиплексной связи кузова)
Контрольная лампа задних фонарей	Вход	CAN	Горит	Сигнал задних фонарей	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
Контрольная лампа ремня безопасности водителя	Вход	CAN	Включается/мигает	Сигнал выключателя пряжки ремня безопасности сиденья водителя	Главный ЭБУ кузова (ЭБУ сети мультиплексной связи кузова)
				Сигнал выключателя стояночного тормоза	Главный ЭБУ кузова (ЭБУ сети мультиплексной связи кузова)
				Сигнал скорости автомобиля	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
				Сигнал положения рычага переключения передач	ECM
Контрольная лампа предупреждения о непристегнутом ремне безопасности переднего пассажира	Вход	CAN	Включается/мигает

				Сигнал скорости автомобиля	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
				Сигнал положения рычага переключения передач	ECM
				Сигнал выключателя пряжки ремня безопасности переднего пассажира	ЭБУ системы SRS (для моделей с системой классификации пассажиров)
				Сигнал датчика присутствия пассажира на сиденье переднего пассажира
		Шина прямой связи	Включается/мигает	Сигнал выключателя пряжки ремня безопасности переднего пассажира	Подушка раздельного сиденья (для моделей с сиденьями типа L-Sport (для моделей без системы классификации пассажиров)) Подушка переднего сиденья с обивкой (для моделей с сиденьями типа F-Sport (для моделей без системы классификации пассажиров))
		Шина прямой связи	Включается/мигает	Сигнал датчика присутствия пассажира на сиденье переднего пассажира
Контрольная лампа SRS	Вход	CAN	Горит	Сигнал контрольной лампы SRS	ЭБУ системы SRS в сборе
Главная контрольная лампа аварийного состояния	Вход	Линия передачи данных	Включается/мигает	Сигнал предупреждения каждой системы	ЭБУ каждой системы
MIL (контрольная лампа неисправности)	Вход	CAN	Включается/мигает	Сигнал запроса MIL (контрольной лампы неисправности)	ECM
Контрольная лампа EPS	Вход	CAN	Включается/мигает	Сигнал контрольной лампы EPS	ЭБУ рулевого управления с усилителем в сборе
Контрольная лампа BRAKE	Вход	CAN	Горит	Сигнал контрольной лампы состояния тормозной системы	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
		Шина прямой связи	Загорается	Сигнал контрольной лампы состояния тормозной системы	Датчик разрежения в сборе
		Шина прямой связи	Загорается	Сигнал контрольной лампы состояния тормозной системы	Бачок главного цилиндра тормозной системы в сборе (датчик уровня тормозной жидкости)
Контрольная лампа режима ожидания удержания тормозной системы	Вход	CAN	Включается/мигает	Сигнал контрольной лампы режима ожидания удержания тормозной системы	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
Контрольная лампа включения удержания тормозной системы	Вход	CAN	Включается/мигает	Сигнал контрольной лампы включения удержания тормозной системы	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
Контрольная лампа круиз-контроля (для моделей с системой круиз-контроля)	Вход	CAN	Горит	Сигнал контрольной лампы CRUISE	ECM
Контрольная лампа SET (для моделей с системой круиз-контроля)	Вход	CAN	Горит	Сигнал контрольной лампы SET	ECM
	Вход	CAN	Горит	Сигнал контрольной лампы SET	ЭБУ помощи при движении (для моделей с динамической радарной системой круиз-контроля)
Контрольная лампа радарной системы круиз-контроля (для моделей с динамической радарной системой круиз-контроля)	Вход	CAN	Горит	Сигнал главного индикатора круиз-контроля (режим постоянной скорости автомобиля)	ЭБУ помощи при движении в сборе
	Вход	CAN	Горит	Сигнал главного индикатора круиз-контроля (режим контроля дистанции между автомобилями)	ЭБУ помощи при движении в сборе
Контрольная лампа системы предупреждения об уходе с полосы (для моделей с системой предупреждения об уходе с полосы)	Вход	CAN	Горит	Световой сигнал индикатора системы предупреждения об уходе с полосы	Камера системы предупреждения об уходе с полосы
Контрольная лампа рулевого управления (для моделей с системой предупреждения об уходе с полосы (для моделей с системой управления рулевым управлением))	Вход	CAN	Горит	Сигнал контрольной лампы системы рулевого управления	Камера системы предупреждения об уходе с полосы
Контрольная лампа предупреждения о ненадлежащем давлении в шинах (для моделей с системой предупреждения о ненадлежащем давлении в шинах)	Вход	CAN	Горит	Сигнал контрольной лампы предупреждения о ненадлежащем давлении в шинах	Главный ЭБУ кузова (ЭБУ сети мультиплексной связи кузова)
Контрольная лампа низкого уровня топлива	Вход	Шина прямой связи	Горит	Сигнал уровня топлива	Датчик уровня топлива в сборе
Контрольная лампа ABS	Вход	CAN	Включается/мигает	Сигнал признака управления контрольной лампы ABS	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
Контрольная лампа скольжения SLIP	Вход	CAN	Горит	Сигнал контрольной лампы SLIP	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
Контрольная лампа VSC OFF	Вход	CAN	Горит	Сигнал контрольной лампы VSC OFF	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
Контрольная лампа EPB*	Вход	Шина прямой связи	Горит	Сигнал контрольной лампы EPB*	ЭБУ стояночного тормоза в сборе
Контрольная лампа PCS OFF (для моделей с предаварийной системой безопасности)	Вход	CAN	Горит	Сигнал контрольной лампы PCS OFF	ЭБУ помощи при движении в сборе
Контрольная лампа системы ультразвуковой локации (для моделей с сенсорной системой помощи при парковке LEXUS)	Вход	CAN	Горит	Сигнал контрольной лампы системы ультразвуковой локации	ЭБУ предупреждения о недопустимой дистанции
Контрольная лампа режима ECO	Вход	CAN	Загорается	Сигнал контрольной лампы режима ECO	ECM
Индикатор режима ECO	Вход	CAN	Загорается	Сигнал контрольной лампы движения в режиме ECO	ECM
Контрольная лампа спортивного режима	Вход	CAN	Горит	Контрольная лампа спортивного режима	ECM
				Сигнал индикатора интегрированного спортивного режима	ECM
				Контрольная лампа спортивного режима	ЭБУ амортизатора (для моделей с системой адаптивной подвески)
Контрольная лампа AWD (для моделей с постоянным полным приводом)	Вход	CAN	Загорается	Сигнал запроса на отображение предупреждения AWD	ЭБУ полного привода
Контрольная лампа отключения системы запуска и останова (для моделей с системой запуска и останова)	Вход	CAN	Загорается	Сигнал запроса контрольной лампы отключения системы запуска и останова	ЭБУ запуска и останова двигателя
Контрольная лампа системы запуска и останова (для моделей с системой запуска и останова)	Вход	CAN	Включается/мигает	Сигнал запроса контрольной лампы системы запуска и останова	ЭБУ запуска и останова двигателя

EPB*: Система стояночного тормоза с электроприводом

Table 3. Мультиинформационный дисплей
Параметр	Вход/выход	Линия передачи данных	Условие	Сигнал	Передатчик
Открывается	Вход	Шина прямой связи	Отображается	Сигнал положения ACC выключателя зажигания	ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
Одометр/счетчик пути	Вход	CAN	Отображается	Сигнал положения ACC выключателя зажигания	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
				Входной импульсный сигнал скорости автомобиля	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
				Сигнал скорости автомобиля
		Шина прямой связи	Отображается	Сигнал переключения ODO/TRIP	Переключатель TRIP
Контрольная лампа предупреждения о незакрытой двери	Вход	CAN	Отображается	Сигнал выключателя освещения дверного проема со стороны водителя	Главный ЭБУ кузова (ЭБУ сети мультиплексной связи кузова)
				Сигнал выключателя освещения проема двери переднего пассажира
				Сигнал выключателя освещения проема правой задней двери
				Сигнал выключателя освещения проема левой задней двери
				Сигнал выключателя освещения проема двери багажного отделения
				Сигнал выключателя освещения проема капота
				Сигнал данных ручки
				Сигнал скорости автомобиля (SP1)	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
Температура наружного воздуха	Вход	CAN	Отображается	Сигнал индикации температуры окружающего воздуха	Блок управления системой кондиционирования в сборе
Температура наружного воздуха	Вход	CAN	Отображается	Сигнал выбора одного из двух вариантов: сигнал датчика соответствует отображаемой температуре окружающего воздуха или на 0,5 градуса ниже	Блок управления системой кондиционирования в сборе
Предупреждение об обледенении дороги	Вход	CAN	Отображается	Сигнал индикации температуры окружающего воздуха	Блок управления системой кондиционирования в сборе
Предупреждение об обледенении дороги	Вход	CAN	Отображается	Сигнал выбора одного из двух вариантов: сигнал датчика соответствует отображаемой температуре окружающего воздуха или на 0,5 градуса ниже	Блок управления системой кондиционирования в сборе
Windshield Washer Fluid Low (низкий уровень жидкости омывателя ветрового стекла)	Вход	Шина прямой связи	Отображается	Сигнал уровня жидкости стеклоомывателя	Датчик аварийного уровня в сборе
Текущий расход топлива	Вход	CAN	Отображается	Сигнал положения ACC выключателя зажигания	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
				Сигнал данных частоты вращения коленчатого вала двигателя	ECM
				Сигнал расхода топлива	ECM
				Входной импульсный сигнал скорости автомобиля	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
				Сигнал скорости автомобиля
Средний расход топлива (после дозаправки)	Вход	CAN	Отображается	Сигнал положения ACC выключателя зажигания	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
				Сигнал данных частоты вращения коленчатого вала двигателя	ECM
				Сигнал расхода топлива	ECM
				Входной импульсный сигнал скорости автомобиля	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
				Сигнал скорости автомобиля
Средний расход топлива (после сброса)	Вход	CAN	Отображается	Сигнал положения ACC выключателя зажигания	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
				Сигнал данных частоты вращения коленчатого вала двигателя	ECM
				Сигнал расхода топлива	ECM
				Входной импульсный сигнал скорости автомобиля	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
				Сигнал скорости автомобиля
		Шина прямой связи	Отображается	Сигнал сброса	Переключатель TRIP
Средний расход топлива (после запуска)	Вход	CAN	Отображается	Сигнал положения ACC выключателя зажигания	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
				Сигнал данных частоты вращения коленчатого вала двигателя	ECM
				Сигнал расхода топлива	ECM
				Входной импульсный сигнал скорости автомобиля	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
				Сигнал скорости автомобиля
Средняя скорость (после сброса)	Вход	CAN	Отображается	Сигнал положения ACC выключателя зажигания	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
				Сигнал данных частоты вращения коленчатого вала двигателя	ECM
				Входной импульсный сигнал скорости автомобиля	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
				Сигнал скорости автомобиля
		Шина прямой связи	Отображается	Сигнал сброса	Переключатель TRIP
Средняя скорость (после запуска)	Вход	CAN	Отображается	Сигнал положения ACC выключателя зажигания	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
				Сигнал данных частоты вращения коленчатого вала двигателя	ECM
				Входной импульсный сигнал скорости автомобиля	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
				Сигнал скорости автомобиля
Прошедшее время (после сброса)	Вход	CAN	Отображается	Сигнал положения ACC выключателя зажигания	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
		CAN	Отображается	Сигнал данных частоты вращения коленчатого вала двигателя	ECM
		Шина прямой связи	Отображается	Сигнал сброса	Переключатель TRIP
Прошедшее время (после запуска)	Вход	CAN	Отображается	Сигнал положения ACC выключателя зажигания	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
Прошедшее время (после запуска)	Вход	CAN	Отображается	Сигнал данных частоты вращения коленчатого вала двигателя	ECM
Дистанция (диапазон)	Вход	CAN	Отображается	Сигнал положения ACC выключателя зажигания	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
				Сигнал данных о типе двигателя	ECM
				Сигнал данных частоты вращения коленчатого вала двигателя
				Сигнал расхода топлива
				Информационный сигнал привода на одну ось/постоянного полного привода
				Входной импульсный сигнал скорости автомобиля	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
				Сигнал скорости автомобиля
		Шина прямой связи	Отображается	Сигнал уровня топлива	Датчик уровня топлива в сборе
Дистанция (после запуска)	Вход	CAN	Отображается	Сигнал положения ACC выключателя зажигания	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
				Сигнал данных частоты вращения коленчатого вала двигателя	ECM
				Входной импульсный сигнал скорости автомобиля	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
				Сигнал скорости автомобиля
		Шина прямой связи	Отображается	Сигнал уровня топлива	Датчик уровня топлива в сборе
Зона индикатора режима ECO	Вход	CAN	Отображается	Сигнал уровня зоны индикации Eco	ECM
Отображение "Boost gauge/oil pressure gauge/oil level indicator" (для моделей с сиденьями типа F-Sports)	Вход	CAN	Отображается	Сигнал давления в уравнительном бачке (по манометру)	ECM
				Сигнал температуры моторного масла
				Сигнал давления моторного масла
Схема контроля ускорения (для моделей с сиденьями типа F-Sports)	Вход	CAN	Отображается	Сигнал неисправности датчика ускорения	ЭБУ системы SRS в сборе
				Недействительный/действительный сигнал датчика ускорения
				Сигнал датчика ускорения
				Сигнал отсутствия калибровки "нуля" датчика ускорения
				Сигнал значения калибровки "нуля" датчика ускорения
				Сигнал идентификации датчика
				Сигнал неисправности (обрыва) в цепи +B	Витой кабель с датчиком в сборе
				Сигнал неисправности датчика
				Сигнал угла поворота рулевого колеса
				Недействительный/действительный сигнал запоминания "нуля" датчика
				Входной импульсный сигнал скорости автомобиля	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
				Сигнал признака сбоя внутреннего давления в главном цилиндре
				Сигнал признака недействительного внутреннего давления в главном цилиндре
				Сигнал внутреннего давления в главном цилиндре
				Сигнал угла поворота педали акселератора	ECM
Давление в шинах (для моделей с системой предупреждения о ненадлежащем давлении в шинах)	Вход	CAN	Отображается	Сигнал данных о давлении в шинах	Главный ЭБУ кузова (ЭБУ сети мультиплексной связи кузова)
				Сигнал запроса отображения
				Сигнал разброса данных
Закладка системы навигации (кроме моделей с 8 динамиками)	Вход	CAN	Отображается	Сигнал навигации	Радиоприемник в сборе
Закладка аудиосистемы	Вход	CAN	Отображается	Аудиосигнал	Радиоприемник в сборе
Radar cruise control / lane departure alert displayed tab (для моделей с динамической радарной системой круиз-контроля или системой предупреждения об уходе с полосы)	Вход	CAN	Отображается	Сигнал временных настроек режима контроля дистанции	ЭБУ помощи при движении в сборе
				Сигнал главного индикатора круиз-контроля (режим постоянной скорости автомобиля)
				Сигнал главного индикатора круиз-контроля (режим контроля дистанции между автомобилями)
				Сигнал предупреждения радарной системы круиз-контроля
				Аварийный сигнал круиз-контроля
				Сигнал контрольной лампы CRUISE
				Сигнал контрольной лампы круиз-контроля SET
				Сигнал выключателя круиз-контроля
Вкладка системы запуска и останова (для моделей с системой запуска и останова)	Вход	CAN	Отображается	Сигнал признака режима Eco run	ЭБУ запуска и останова двигателя
				Сигнал режима ECO Run
				Сигнал запроса контрольной лампы отключения системы запуска и останова
				Сигнал запроса контрольной лампы системы запуска и останова
Закладка сообщений	-	-	Отображается	-	-
Закладка настроек	-	-	Отображается	-	-
Положение селектора передач	Вход	CAN	Отображается	Сигнал положения рычага переключения передач	ECM
				Сигнал переключения передачи
				Контрольная лампа спортивного режима
Индикатор режима SPORT	Вход	CAN	Отображается	Сигнал индикатора интегрированного спортивного режима	ECM
Индикатор режима SPORT	Вход	CAN	Отображается	Контрольная лампа спортивного режима	ЭБУ амортизатора (для моделей с системой адаптивной подвески)
Индикатор режима SPORT S	Вход	CAN	Отображается	Сигнал индикатора интегрированного спортивного режима	ECM
Индикатор режима SPORT S	Вход	CAN	Отображается	Контрольная лампа спортивного режима	ЭБУ амортизатора (для моделей с системой адаптивной подвески)
Индикатор режима SPORT S+	Вход	CAN	Отображается	Сигнал индикатора интегрированного спортивного режима	ECM
Индикатор режима SPORT S+	Вход	CAN	Отображается	Контрольная лампа спортивного режима	ЭБУ амортизатора (для моделей с системой адаптивной подвески)
Fuel Low (низкий уровень топлива)	Вход	Шина прямой связи	Отображается	Сигнал уровня топлива	Датчик уровня топлива в сборе
РЕЖИМ АКТИВНОЙ ДИАГНОСТИКИ СИСТЕМЫ AWD (для моделей с постоянным полным приводом)	Вход	CAN	Отображается	Сигнал запроса на отображение предупреждения AWD	ЭБУ полного привода
CDY-2 (для моделей с постоянным полным приводом)	Вход	CAN	Отображается	Сигнал режима диагностики шасси	ЭБУ полного привода
CDY-4 (для моделей с постоянным полным приводом)	Вход	CAN	Отображается	Сигнал режима диагностики шасси	ЭБУ полного привода
AWD System Malfunction 2WD Mode Engaged Visit Your Dealer (для моделей с постоянным полным приводом)	Вход	CAN	Отображается	Сигнал запроса на отображение предупреждения AWD	ЭБУ полного привода
AWD System Overheated 2WD Mode Engaged (для моделей с постоянным полным приводом)	Вход	CAN	Отображается	Сигнал запроса на отображение предупреждения AWD	ЭБУ полного привода
AWD System Overheated Switching to 2WD Mode (для моделей с постоянным полным приводом)	Вход	CAN	Отображается	Сигнал запроса на отображение предупреждения AWD	ЭБУ полного привода
Push and Hold Engine Switch for Emergency Stop (для аварийной остановки нажмите и удерживайте выключатель зажигания)	Вход	CAN	Отображается	Сигнал предупреждения системы посадки и запуска	ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
Shift to N and Press Engine Switch to Restart (переключитесь в положение N и нажмите выключатель зажигания для повторного запуска)	Вход	CAN	Отображается	Сигнал предупреждения системы посадки и запуска	ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
Power Turned Off to Save Battery (питание выключено для энергосбережения батареи)	Вход	CAN	Отображается	Сигнал предупреждения системы посадки и запуска	ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
Key Not Detected Check Key Location	Вход	CAN	Отображается	Сигнал предупреждения системы посадки и запуска	ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
Smart Entry & Start System Malfunction See Owner's Manual	Вход	CAN	Отображается	Сигнал предупреждения системы посадки и запуска	ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
Turn Off Vehicle (выключите питание автомобиля)	Вход	CAN	Отображается	Сигнал предупреждения системы посадки и запуска	ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
Key Left inside Vehicle (ключ оставлен в автомобиле)	Вход	CAN	Отображается	Сигнал предупреждения системы посадки и запуска	ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
Depress Brake and Then Touch Key to Engine Switch (нажмите педаль тормоза и приложите ключ к выключателю зажигания)	Вход	CAN	Отображается	Сигнал аварийного режима работы	ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
Depress Brake and Then Start Engine (нажмите педаль тормоза и запустите двигатель)	Вход	CAN	Отображается	Сигнал запроса сообщения для кнопочного запуска	ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
	Вход	CAN	Отображается	Сигнал управления системы управления гибридной системой	ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
Key Battery Low (батарея ключа разряжена)	Вход	CAN	Отображается	Сигнал предупреждения о низком заряде батареи	ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
IGNITION ON (питание включено)	Вход	CAN	Отображается	Сигнал запроса индикации режима автомобиля	ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
Steering Wheel Lock Press Engine Switch while Turning Wheel (блокировка рулевого колеса, нажмите выключатель зажигания, поворачивая колесо)	Вход	CAN	Отображается	Сигнал предупреждения системы посадки и запуска	ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
Engine Stopped Shift to P (двигатель остановлен, переключитесь в положение P)	Вход	CAN	Отображается	Сигнал положения рычага переключения передач	ECM
				Сигнал режима ECO	ЭБУ запуска и останова двигателя (для моделей с системой запуска и останова)
				Сигнал скорости автомобиля	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
Engine Stopped Stop in a Safe Place (двигатель остановлен, остановитесь в безопасном месте)	Вход	CAN	Отображается	Сигнал положения рычага переключения передач	ECM
				Сигнал режима ECO	ЭБУ запуска и останова двигателя (для моделей с системой запуска и останова)
				Сигнал скорости автомобиля	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
Accelerator Stuck Depress Brake to Stop (педаль акселератора заклинена, для остановки нажмите педаль тормоза)	Вход	CAN	Отображается	Сигнал мультизапроса данных системы принудительного включения тормозов	ECM
Release Accelerator (отпустите педаль акселератора)	Вход	CAN	Отображается	Drive start control multi-information request signal	ECM
Check Engine Visit Your Dealer (проверьте двигатель, обратитесь к дилеру)	Вход	CAN	Отображается	Сигнал запроса включения MIL	ECM
Check Engine Reduced Engine Power Visit Your Dealer	Вход	CAN	Отображается	Сигнал запроса включения MIL	ECM
Engine Coolant Temp High Stop in a Safe Place See Owner's Manual (высокая температура охлаждающей жидкости двигателя, остановите автомобиль в безопасном месте, см. руководство по эксплуатации)	Вход	CAN	Отображается	Сигнал температуры охлаждающей жидкости	ECM
Engine Oil Level low Add or Replace (для моделей с 8AR-FTS)	Вход	Шина прямой связи	Отображается	Сигнал датчика уровня моторного масла	Датчик уровня моторного масла
Charging System Malfunction See Owner's Manual (неисправность системы зарядки, см. руководство по эксплуатации)	Вход	CAN	Отображается	Сигнал зарядки	ECM
Drive-Start Control Malfunction Visit Your Dealer (неисправность системы управления запуском привода, обратитесь к дилеру)	Вход	CAN	Отображается	Drive start control multi-information request signal	ECM
Brake Override Malfunction Visit Your Dealer (неисправность системы принудительного включения тормозов, обратитесь к дилеру)	Вход	CAN	Отображается	Сигнал мультизапроса данных системы принудительного включения тормозов	ECM
Accelerator and Brake Pedals Depressed Simultaneously (педали акселератора и тормоза нажаты одновременно)	Вход	CAN	Отображается	Сигнал мультизапроса данных системы принудительного включения тормозов	ECM
Low Oil Pressure Stop in a Safe Place See Owner's Manual	Вход	CAN	Отображается	Сигнал данных частоты вращения коленчатого вала двигателя	ECM
		CAN	Отображается	Сигнал давления моторного масла (для моделей с 8AR-FTS)	ECM
		Шина прямой связи	Отображается	Сигнал давления моторного масла	Контактный датчик давления моторного масла в сборе (для моделей с 3ZR-FAE)
Injector Maintenance Required Soon (для моделей с функцией напоминания о необходимости технического обслуживания форсунок)	Вход	CAN	Отображается	Сигнал индикатора замены форсунок	ECM
Injector Maintenance Required Visit Your Dealer (для моделей с функцией напоминания о необходимости технического обслуживания форсунок)	Вход	CAN	Отображается	Сигнал индикатора замены форсунок	ECM
Transmission Fluid Temp High See Owner's Manual (высокая температура трансмиссионной жидкости, см. руководство по эксплуатации)	Вход	CAN	Отображается	Сигнал предупреждения о температуре масла автоматической трансмиссии	ECM
Antilock Brake System Malfunction Visit Your Dealer (неисправность антиблокировочной системы тормозов, обратитесь к дилеру)	Вход	CAN	Отображается	Сигнал признака управления контрольной лампы ABS	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
Braking Power Low Stop in a Safe Place See Owner's Manual (низкая мощность торможения, остановите автомобиль в безопасном месте, см. руководство по эксплуатации)	Вход	CAN	Отображается	Сигнал неисправности тормозной системы с электронным управлением	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
Traction Control Turned Off (антипробуксовочная система выключена)	Вход	CAN	Отображается	Сигнал контрольной лампы TRAC OFF	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
Brake Hold Fault Depress Brake to Deactivate Visit Your Dealer (сбой системы удержания тормозов, нажмите педаль тормоза для деактивации, обратитесь к дилеру)	Вход	CAN	Отображается	Сигнал запроса данных о системе поддержания тормозного усилия	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
Brake Hold Warning Depress Brake on Slope (предупреждение системы удержания тормозов, нажмите педаль тормоза на уклоне)	Вход	CAN	Отображается	Сигнал запроса данных о системе поддержания тормозного усилия	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
Brake Hold Malfunction Visit Your Dealer (неисправность системы удержания тормозов, обратитесь к дилеру)	Вход	CAN	Отображается	Сигнал запроса данных о системе поддержания тормозного усилия	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
Brake Hold Less Effective during Icy Conditions (поддержание тормозного усилия менее эффективно на обледеневшей дороге)	Вход	CAN	Отображается	Сигнал запроса данных о системе поддержания тормозного усилия	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
Brake Hold Active Depress Brake and Switch to Deactivate (система удержания тормозов активна, нажмите педаль тормоза и деактивируйте систему)	Вход	CAN	Отображается	Сигнал запроса данных о системе поддержания тормозного усилия	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
Brake Hold Unavailable Driver Door Open (система удержания тормозов недоступна, дверь водителя открыта)	Вход	CAN	Отображается	Сигнал запроса данных о системе поддержания тормозного усилия	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
Brake Hold Unavailable Driver Seat Belt Unbuckled (система удержания тормозов недоступна, ремень безопасности водителя не пристегнут)	Вход	CAN	Отображается	Сигнал запроса данных о системе поддержания тормозного усилия	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
Brake Hold Unavailable Hood or Trunk Open (поддержание тормозного усилия недоступно, капот или дверь багажного отделения открыты)	Вход	CAN	Отображается	Сигнал запроса данных о системе поддержания тормозного усилия	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
Depress Brake to Maintain Brake Hold (нажмите педаль тормоза для удержания тормозного усилия)	Вход	CAN	Отображается	Сигнал запроса данных о системе поддержания тормозного усилия	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
Close Driver Door to Maintain Brake Hold (для поддержания тормозного усилия закройте дверь водителя)	Вход	CAN	Отображается	Сигнал запроса данных о системе поддержания тормозного усилия	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
Fasten Driver Seat Belt to Maintain Brake Hold (пристегните ремень безопасности водителя для удержания тормозного усилия)	Вход	CAN	Отображается	Сигнал запроса данных о системе поддержания тормозного усилия	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
Braking Power Low Visit Your Dealer (низкое тормозное усилие, обратитесь к дилеру)	Вход	CAN	Отображается	Сигнал контрольной лампы ECB*	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
Release Parking Brake (отпустите стояночный тормоз)	Вход	Шина прямой связи	Отображается	Сигнал отображения предупреждения о прихватывании стояночного тормоза	ЭБУ стояночного тормоза в сборе
Vehicle May Roll Shift to P (опасность отката автомобиля, переключитесь на передачу P)	Вход	Шина прямой связи	Отображается	Сигнал запроса на переключение в положение P	ЭБУ стояночного тормоза в сборе
Release Parking Brake while Depressing Brake (освободите стояночный тормоз при нажатой педали тормоза)	Вход	Шина прямой связи	Отображается	Сигнал запроса на нажатие педали тормоза	ЭБУ стояночного тормоза в сборе
Parking Brake Overheated Parking Brake Unavailable (стояночный тормоз перегрет и не работоспособен)	Вход	Шина прямой связи	Отображается	Сигнал предупреждения о высокой температуре стояночного тормоза	ЭБУ стояночного тормоза в сборе
Parking Brake Unavailable (стояночный тормоз не работоспособен)	Вход	Шина прямой связи	Отображается	Сигнал предупреждения о недоступности стояночного тормоза	ЭБУ стояночного тормоза в сборе
Electronic Parking Brake Malfunction Visit Your Dealer (неисправность стояночного тормоза с электронным управлением, обратитесь к дилеру)	Вход	Шина прямой связи	Отображается	Сигнал неисправности системы стояночного тормоза с электроприводом	ЭБУ стояночного тормоза в сборе
Parking Brake Activated Release Before Driving	Вход	Шина прямой связи	Отображается	Сигнал неисправности системы поддержания тормозного усилия	ЭБУ стояночного тормоза в сборе
Automatic Mode On Shift Operation Sets or Releases Parking Brake (автоматический режим переключения передач устанавливает и снимает парковочную передачу)	Вход	Шина прямой связи	Отображается	Сигнал состояния функции управления в зависимости от положения рычага переключения передач	ЭБУ стояночного тормоза в сборе
Automatic Mode Off (автоматический режим отключен)	Вход	Шина прямой связи	Отображается	Сигнал состояния функции управления в зависимости от положения рычага переключения передач	ЭБУ стояночного тормоза в сборе
Power Steering Malfunction Steering Power Low Visit Your Dealer (неисправность системы рулевого управления с усилителем, низкая мощность усиления системы рулевого управления, обратитесь к дилеру)	Вход	CAN	Отображается	Сигнал запроса мультиинформационного дисплея	ЭБУ рулевого управления с усилителем в сборе
Steering Power Low Visit Your Dealer (низкая мощность усиления системы рулевого управления, обратитесь к дилеру)	Вход	CAN	Отображается	Сигнал запроса мультиинформационного дисплея	ЭБУ рулевого управления с усилителем в сборе
Power Steering Malfunction Visit Your Dealer (неисправность системы рулевого управления с усилителем, обратитесь к дилеру)	Вход	CAN	Отображается	Сигнал запроса мультиинформационного дисплея	ЭБУ рулевого управления с усилителем
Engine Stopped Steering Power Low (двигатель остановлен, низкая мощность рулевого управления)	Вход	CAN	Отображается	Сигнал запроса мультиинформационного дисплея	ЭБУ рулевого управления с усилителем
Stop & Start System Malfunction Visit Your Dealer (для моделей с системой запуска и останова)	Вход	CAN	Отображается	Информационный сигнал системы запуска и останова	ЭБУ запуска и останова двигателя
"SRS Airbag System Malfunction Visit Your Dealer" (неисправность системы SRS, обратитесь к дилеру)	Вход	CAN	Отображается	Сигнал запроса управления контрольной лампой SRS	ЭБУ системы SRS в сборе
Headlight System Malfunction Visit Your Dealer (неисправность системы фар, обратитесь к дилеру)	Вход	CAN	Отображается	Сигнал неисправности системы фар	ЭБУ управления фарами в сборе
Turn Lights Off (для моделей с системой оповещения о невыключенном освещении)	Вход	CAN	Отображается	Сигнал выключателя освещения дверного проема со стороны водителя	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
	Вход	CAN	Отображается	Сигнал состояния системы освещения	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
To Activate Auto High Beam, Switch Headlights to High Beam (для моделей с автоматической системой включения дальнего света)	Вход	CAN	Отображается	Сигнал подсказки автоматического включения дальнего света	ЭБУ управления фарами в сборе
Экран предаварийной системы безопасности отображается (для моделей с предаварийной системой безопасности)	Вход	CAN	Отображается	Сигнал отображения недоступности предупреждения о недопустимой дистанции системы PCS	ЭБУ помощи при движении в сборе
	Вход	CAN	Отображается	Сигнал отображения предупреждения о недопустимой дистанции системы PCS	ЭБУ помощи при движении в сборе
Мультиинформационный дисплей (для моделей с предаварийной системой безопасности)	Вход	CAN	Отображается	Сигнал предупреждающего сообщения PCS	ЭБУ помощи при движении в сборе
VSC Turned Off Pre-crash Brake System Unavailable (для моделей с предаварийной системой безопасности)	Вход	CAN	Отображается	Сигнал отображения текстового сообщения о временной неработоспособности PB	ЭБУ помощи при движении в сборе
	Вход	CAN	Отображается	Сигнал контрольной лампы VSC OFF	ЭБУ помощи при движении в сборе
Pre-crash Safety Malfunction Visit Your Dealer (для моделей с предаварийной системой безопасности)	Вход	CAN	Отображается	Сигнал отображения текстового сообщения о временной неработоспособности PCS	ЭБУ помощи при движении в сборе
Предаварийная система безопасности недоступна (для моделей с предаварийной системой безопасности)	Вход	CAN	Отображается	Сигнал отображения текстового сообщения о временной неработоспособности PB	ЭБУ помощи при движении в сборе
Предаварийная система безопасности выключена (для моделей с предаварийной системой безопасности)	Вход	CAN	Отображается	Сигнал отображения текстового сообщения о временной неработоспособности PB	ЭБУ помощи при движении в сборе
Дисплей динамической радарной системы круиз-контроля отображается (для моделей с динамической радарной системой круиз-контроля)	Вход	CAN	Отображается	Сигнал запроса отображения щитка приборов	ЭБУ помощи при движении в сборе
РЕГУЛИРОВКА ДИАГРАММЫ НАПРАВЛЕННОСТИ ПЕРЕДНЕГО РАДАРА (для моделей с динамической радарной системой круиз-контроля)	Вход	CAN	Отображается	Сигнал режима проверки	ЭБУ помощи при движении в сборе
CHECKING CRUISE CONTROL C/D (для моделей с системой круиз-контроля)	Вход	CAN	Отображается	Сигнал режима проверки	ECM
	Вход	CAN	Отображается	Сигнал режима проверки	ЭБУ помощи при движении (для моделей с динамической радарной системой круиз-контроля)
CHECKING CRUISE CONTROL BRAKE (для моделей с системой круиз-контроля)	Вход	CAN	Отображается	Сигнал режима проверки	ECM
	Вход	CAN	Отображается	Сигнал режима проверки	ЭБУ помощи при движении (для моделей с динамической радарной системой круиз-контроля)
Radar Cruise Control Unavailable Clean Sensor (для моделей с динамической радарной системой круиз-контроля)	Вход	CAN	Отображается	Сигнал загрязнения радара	ЭБУ помощи при движении в сборе
Radar Cruise Control Unavailable (радарная система круиз-контроля недоступна) (для моделей с динамической радарной системой круиз-контроля)	Вход	CAN	Отображается	Сигнал загрязнения радара	ЭБУ помощи при движении в сборе
	Вход	CAN	Отображается	Сигнал определения плохой погоды	ЭБУ помощи при движении в сборе
Radar Cruise Control Unavailable Depress Brake to Resume Driving (для моделей с динамической радарной системой круиз-контроля)	Вход	CAN	Отображается	Уведомительный сигнал запроса торможения	ЭБУ помощи при движении в сборе
Cruise Control Malfunction Visit Your Dealer (для моделей с системой круиз-контроля)	Вход	CAN	Отображается	Аварийный сигнал круиз-контроля	ECM
	Вход	CAN	Отображается	Аварийный сигнал круиз-контроля	ЭБУ помощи при движении (для моделей с динамической радарной системой круиз-контроля)
Cruise Control Fault Press Brake to Deactivate Visit Your Dealer (для моделей с системой круиз-контроля)	Вход	CAN	Отображается	Аварийный сигнал круиз-контроля	ECM
	Вход	CAN	Отображается	Аварийный сигнал круиз-контроля	ЭБУ помощи при движении (для моделей с динамической радарной системой круиз-контроля)
Radar Cruise Active Please Pay Attention to Other Vehicles (для моделей с динамической радарной системой круиз-контроля)	Вход	CAN	Отображается	Уведомительный сигнал наличия дороги	ЭБУ помощи при движении в сборе
ADJUSTING LDA CAMERA (РЕГУЛИРОВКА КАМЕРЫ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ ОБ УХОДЕ С ПОЛОСЫ) (для моделей с системой предупреждения об уходе с полосы)	Вход	CAN	Отображается	Сигнал отображения текста в режиме регулировки камеры	Камера системы предупреждения об уходе с полосы
Удерживайте рулевое колесо (для моделей с системой предупреждения об уходе с полосы (с участием рулевого управления))	Вход	CAN	Отображается	Сигнал запроса предупреждающего сообщения об отсутствии рук на рулевом колесе	Камера системы предупреждения об уходе с полосы
LDA Steering Assist Unavailable Hold Steering Wheel (для моделей с системой предупреждения об уходе с полосы (для моделей с системой управления рулевым управлением))	Вход	CAN	Отображается	Сигнал запроса предупреждающего сообщения об отсутствии рук на рулевом колесе	Камера системы предупреждения об уходе с полосы
Дисплей системы предупреждения об уходе с полосы отображается (для моделей с системой предупреждения об уходе с полосы)	Вход	CAN	Отображается	Сигнал отображения левой белой линии	Камера системы предупреждения об уходе с полосы
	Вход	CAN	Отображается	Сигнал отображения правой белой линии	Камера системы предупреждения об уходе с полосы
Lane Departure Alert Malfunction Visit Your Dealer (для моделей с системой предупреждения об уходе с полосы)	Вход	CAN	Отображается	Сигнал отображения сообщения о состоянии неисправности	Камера системы предупреждения об уходе с полосы
Lane Departure Alert Unavailable Camera Overheated (для моделей с системой предупреждения об уходе с полосы)	Вход	CAN	Отображается	Сигнал отображения сообщения о временной недоступности	Камера системы предупреждения об уходе с полосы
LDA Steering Assist Deactivated Warnings Available (для моделей с системой предупреждения об уходе с полосы (для моделей с системой управления рулевым управлением))	Вход	CAN	Отображается	Сигнал отображения сообщения о недоступности усилителя рулевого управления	Камера системы предупреждения об уходе с полосы
Lane Departure Alert Turned On Steering Assist Active (для моделей с системой предупреждения об уходе с полосы (для моделей с системой управления рулевым управлением))	Вход	CAN	Отображается	Сигнал отображения сообщения о режиме управления системы предупреждения об уходе с полосы	Камера системы предупреждения об уходе с полосы
Lane Departure Alert Turned On Steering Assist Inactive (для моделей с системой предупреждения об уходе с полосы (для моделей с системой управления рулевым управлением))	Вход	CAN	Отображается	Сигнал отображения сообщения о режиме управления системы предупреждения об уходе с полосы	Камера системы предупреждения об уходе с полосы
Lane Departure Alert Unavailable Below Approx 50km/h (для моделей с системой предупреждения об уходе с полосы (для моделей с системой управления рулевым управлением))	Вход	CAN	Отображается	Сигнал отображения текстового сообщения о ненормальной скорости	Камера системы предупреждения об уходе с полосы
Lane Departure Alert Unavailable Below Approx 32MPH (для моделей с системой предупреждения об уходе с полосы (для моделей с системой управления рулевым управлением))	Вход	CAN	Отображается	Сигнал отображения текстового сообщения о ненормальной скорости	Камера системы предупреждения об уходе с полосы
Lane Departure Alert Unavailable at Current Speed (для моделей с системой предупреждения об уходе с полосы)	Вход	CAN	Отображается	Сигнал отображения текстового сообщения о ненормальной скорости	Камера системы предупреждения об уходе с полосы
Обнаружение сенсорной системы помощи при парковке LEXUS (отображение изображения) (для моделей с сенсорной системой помощи при парковке LEXUS)	Вход	CAN	Отображается	Сигнал отображения данных системы ультразвуковой локации	ЭБУ предупреждения о недопустимой дистанции
				Сигнал данных для центральной передней зоны
				Сигнал данных для левой передней зоны
				Сигнал данных для правой передней зоны
				Сигнал данных для центральной задней зоны
				Сигнал данных для левой задней зоны
				Сигнал данных для правой задней зоны
				Сигнал запроса диагностики датчика
				Сигнал запроса диагностики датчика
Неисправность системы помощи при парковке (для моделей с сенсорной системой помощи при парковке LEXUS)	Вход	CAN	Отображается	Сигнал запроса диагностики датчика	ЭБУ предупреждения о недопустимой дистанции
Clean Parking Assist Sensor (для моделей с сенсорной системой помощи при парковке LEXUS)	Вход	CAN	Отображается	Сигнал запроса диагностики датчика	ЭБУ предупреждения о недопустимой дистанции
Blind Spot Monitor Unavailable (для моделей с системой контроля слепых зон)	Вход	CAN	Отображается	Сигнал состояния модуля BSD	Левый датчик системы контроля слепых зон
Blind Spot Monitor System Malfunction Visit Your Dealer (для моделей с системой контроля слепых зон)	Вход	CAN	Отображается	Сигнал состояния модуля BSD	Левый датчик системы контроля слепых зон
Moon Roof Open (для моделей с системой люка)	Вход	CAN	Отображается	Сигнал предупреждения о незакрытом люке	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
Window Open (окно открыто)	Вход	CAN	Отображается	Сигнал запроса предупреждения об открытом окне с электрическим стеклоподъемником	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
Window or Moon Roof Open (для моделей с системой люка)	Вход	CAN	Отображается	Сигнал запроса предупреждения об открытом окне с электрическим стеклоподъемником	Главный ЭБУ кузова (ЭБУ сети мультиплексной связи кузова)
Window or Moon Roof Open (для моделей с системой люка)	Вход	CAN	Отображается	Сигнал предупреждения о незакрытом люке	Главный ЭБУ кузова (ЭБУ сети мультиплексной связи кузова)
High Power Consumption Partial Limit On AC/Heater Operation (высокое потребление энергии, работа кондиционера/обогревателя частично ограничена)	Вход	CAN	Отображается	Сигнал предупреждения ограничения нагрузки системы кондиционирования	Блок управления системой кондиционирования в сборе
Theft Sensor Turned Off	Вход	CAN	Отображается	Сигнал индикации состояния датчика проникновения	Главный ЭБУ кузова (ЭБУ сети мультиплексной связи кузова)
Theft Sensor Turned On	Вход	CAN	Отображается	Сигнал индикации состояния датчика проникновения	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

Table 4. Зуммер
Параметр	Вход/выход	Линия передачи данных	Условие	Сигнал	Передатчик
Мультиинформационный дисплей и предупредительный зуммер	Вход	CAN	Подает 1 звуковой сигнал	Сигнал предупреждения мультиинформационного дисплея	Соответствующие ЭБУ
Предупреждение о превышении скорости (для моделей с системой предупреждения о превышении скорости)	Вход	CAN	Издает прерывистый звуковой сигнал	Сигнал скорости автомобиля	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
Зуммер предупреждения о низком давлении масла	Вход	CAN	Издает прерывистый звуковой сигнал	Сигнал данных частоты вращения коленчатого вала двигателя	ECM
				Сигнал предупреждения о ненадлежащем давлении моторного масла (для моделей с 8AR-FTS)	ECM
				Сигнал скорости автомобиля	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
				Запрос запрета включения контрольной лампы давления масла	ЭБУ запуска и останова двигателя (для моделей с системой запуска и останова)
		Шина прямой связи	Издает прерывистый звуковой сигнал	Сигнал предупреждения о ненадлежащем давлении моторного масла	Контактный датчик давления моторного масла в сборе (для моделей с 3ZR-FAE)
Зуммер предупреждения о движении с неплотно закрытой дверью	Вход	CAN	Издает прерывистый звуковой сигнал	Сигнал выключателя освещения дверного проема со стороны водителя	Главный ЭБУ кузова (ЭБУ сети мультиплексной связи кузова)
				Сигнал выключателя освещения проема двери переднего пассажира
				Сигнал выключателя освещения проема правой задней двери
				Сигнал выключателя освещения проема левой задней двери
				Сигнал выключателя освещения проема двери багажного отделения
				Сигнал выключателя освещения проема капота
				Сигнал скорости автомобиля	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
Звуковой сигнал системы посадки и запуска	Вход	CAN	Непрерывно издает звуковой сигнал	Сигнал запроса прерывистого включения зуммера щитка приборов	ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)
			Издает прерывистый звуковой сигнал
			Подает 1 звуковой сигнал
Зуммер предупреждения об управлении выключателем зажигания во время движения	Вход	CAN	Издает прерывистый звуковой сигнал	Сигнал запроса прерывистого включения зуммера выключателя зажигания	ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
Зуммер сертификации в системе иммобилайзера	Вход	CAN	Подает 1 звуковой сигнал	Сигнал завершения идентификации ключа иммобилайзера	ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
Зуммер предупреждения о движении с включенным стояночным тормозом	Вход	CAN	Издает прерывистый звуковой сигнал	Сигнал выключателя стояночного тормоза	Главный ЭБУ кузова (ЭБУ сети мультиплексной связи кузова)
	Вход	CAN	Издает прерывистый звуковой сигнал	Сигнал скорости автомобиля	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
Зуммер отключения динамической радарной системы круиз-контроля на низкой скорости (для моделей с динамической радарной системой круиз-контроля)	Вход	CAN	Подает два звуковых сигнала	Сигнал запроса включения зуммера отключения системы при низкой скорости	ЭБУ помощи при движении в сборе
Зуммер потери впереди движущегося автомобиля при диапазоне низкой скорости радарной системы круиз-контроля (для моделей с динамической радарной системой круиз-контроля)	Вход	CAN	4 Звучит непрерывно	Сигнал предупреждения динамической радарной системы круиз-контроля	ЭБУ помощи при движении в сборе
Зуммер отмены предупреждения об уходе с полосы (для моделей с системой предупреждения об уходе с полосы)	Вход	CAN	Подает два звуковых сигнала	Звуковой сигнал зуммера при прекращении работы системы предупреждения об уходе с полосы	ЭБУ помощи при движении в сборе
Зуммер системы предупреждения об уходе с полосы (для моделей с системой предупреждения об уходе с полосы)	Вход	CAN	Издает прерывистый звуковой сигнал	Сигнал зуммера предупреждения об уходе с полосы	Камера системы предупреждения об уходе с полосы
Предупредительный зуммер об отсутствии рук на рулевом колесе системы предупреждения об уходе с полосы (для моделей с системой предупреждения об уходе с полосы (для моделей с системой управления рулевым управлением))	Вход	CAN	Издает прерывистый звуковой сигнал	Сигнал отображения предупреждающего сообщения об отсутствии рук на рулевом колесе	Камера системы предупреждения об уходе с полосы
Зуммер блокировки переключения передач	Вход	CAN	Подает два звуковых сигнала	Сигнал зуммера блокировки	ECM
Зуммер предупреждения о непристегнутом ремне безопасности	Вход	CAN	Подает один сигнал / звучит прерывисто	Сигнал выключателя пряжки ремня безопасности сиденья водителя	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
				Сигнал выключателя стояночного тормоза	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
				Сигнал положения P рычага переключения передач	ECM
				Сигнал положения R рычага переключения передач	ECM
				Сигнал скорости автомобиля	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
				Сигнал выключателя пряжки ремня безопасности переднего пассажира	ЭБУ системы SRS (для моделей с системой классификации пассажиров)
				Сигнал датчика присутствия пассажира на сиденье переднего пассажира
		Шина прямой связи	Подает один сигнал / звучит прерывисто	Сигнал выключателя пряжки ремня безопасности переднего пассажира	Подушка переднего сиденья с обивкой (для моделей с сиденьями типа F-Sport (для моделей без системы классификации пассажиров)) Подушка раздельного сиденья (для моделей с сиденьями типа L-Sport (для моделей без системы классификации пассажиров))
		Шина прямой связи	Подает один сигнал / звучит прерывисто	Сигнал датчика присутствия пассажира на сиденье переднего пассажира
Предупредительный звуковой сигнал EPS	Вход	CAN	Подает один сигнал / звучит прерывисто	Сигнал запроса включения зуммера для щитка приборов	ЭБУ рулевого управления с усилителем в сборе
Зуммер указателей поворота	Вход	CAN	Издает прерывистый звуковой сигнал	Сигнал запроса включения аварийной сигнализации	Главный ЭБУ кузова (ЭБУ сети мультиплексной связи кузова)
		Шина прямой связи	Издает прерывистый звуковой сигнал	Сигнал переключателя указателей поворота	Переключатель ближнего/дальнего света фар в сборе
		Шина прямой связи	Издает прерывистый звуковой сигнал	Сигнал выключателя аварийной сигнализации	Панель управления системой кондиционирования в сборе
Зуммер уведомления о перезапуске во время движения	Вход	CAN	Непрерывно издает звуковой сигнал	Сигнал предупреждения системы посадки и запуска	ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
Зуммер уведомления об откате автомобиля	Вход	CAN	Звучит непрерывно / Звучит прерывисто	Сигнал данных частоты вращения коленчатого вала двигателя	ECM
				Сигнал положения P рычага переключения передач
				Сигнал положения N рычага переключения передач
				Сигнал скорости автомобиля	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
				Сигнал режима ECO	ЭБУ запуска и останова двигателя (для моделей с системой запуска и останова)
Зуммер предупреждения о температуре охлаждающей жидкости двигателя	Вход	CAN	Подает 1 звуковой сигнал	Сигнал температуры охлаждающей жидкости	ECM
Зуммер отключения EPB*	Вход	Шина прямой связи	Подает два звуковых сигнала	Сигнал зуммера отключения EPB*	ЭБУ стояночного тормоза в сборе
Зуммер оповещения о невыключенном режиме поддержания тормозного усилия	Вход	CAN	Подает два звуковых сигнала	Сигнал запроса данных о системе поддержания тормозного усилия	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
Зуммер предупреждения о низком уровне тормозной жидкости	Вход	CAN	Издает прерывистый звуковой сигнал	Сигнал признака управления зуммером	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
Зуммер предупреждения о незакрытом электрическом стеклоподъемнике / люке	Вход	CAN	Подает 1 звуковой сигнал	Сигнал запроса предупреждения о незакрытом электрическом стеклоподъемнике	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
	Вход	CAN	Подает 1 звуковой сигнал	Сигнал запроса на отображение предупреждения о состоянии системы люка (для моделей с системой люка)	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
Зуммер оповещения о невыключенном освещении (для моделей с функцией оповещения о невыключенном освещении)	Вход	CAN	Непрерывно издает звуковой сигнал	Сигнал фары	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
Предупредительный зуммер системы запуска и останова (для моделей с системой запуска и останова)	Вход	CAN	Непрерывно издает звуковой сигнал	Сигнал запроса включения зуммера	ЭБУ запуска и останова двигателя

EPB*: Система стояночного тормоза с электроприводом

Table 5. Прочее
Параметр	Вход/выход	Линия передачи данных	Условие	Передатчик сигнала передачи	Передатчик
Подсветка щитка приборов	Вход	CAN	Уровень подсветки	Сигнал данных об освещенности	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
	Вход	Шина прямой связи	Уровень подсветки	Сигнал уровня освещенности	Переключатель TRIP
	Выход	Шина прямой связи	-	Выходной сигнал уровня освещенности	Соответствующие ЭБУ
Диагностический код неисправности	Вход	CAN	Отображается	Сигнал диагностического кода неисправности	Соответствующие ЭБУ
				Сигнал режима активной диагностики	ECM
				Сигнал контрольной лампы ABS	Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
				Сигнал контрольной лампы SLIP
				Сигнал контрольной лампы поддержания тормозного усилия
				Сигнал контрольной лампы SRS	ЭБУ системы SRS в сборе

ПРОВЕРЬТЕ БЛОК ИНДИКАЦИИ НА ВЕТРОВОМ СТЕКЛЕ (для моделей с блоком индикации на ветровом стекле)

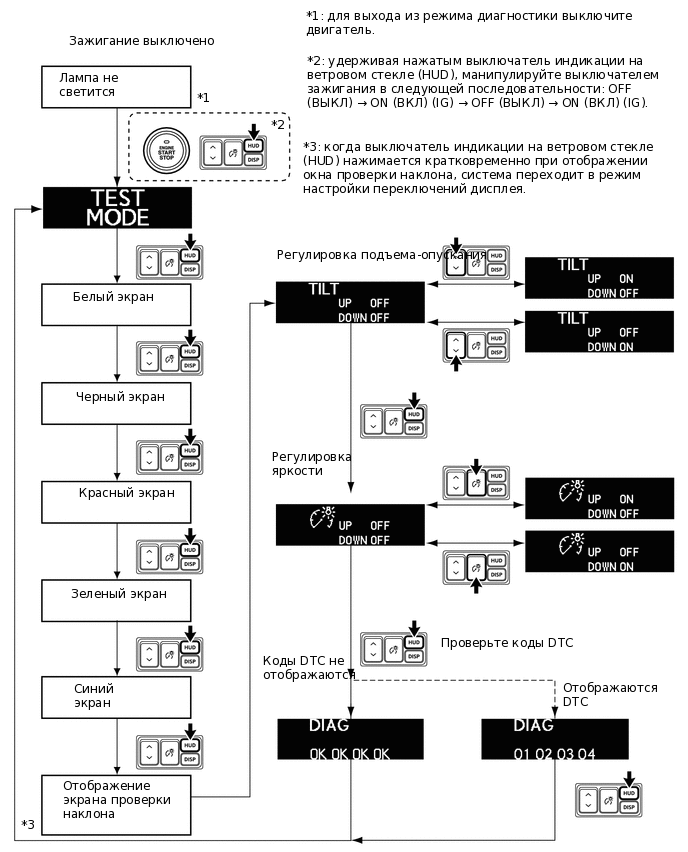

Режим проверки

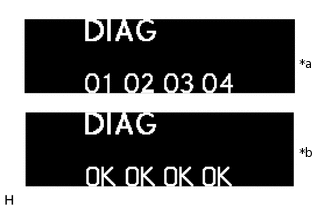

*a	Отображаются DTC
*b	Коды DTC не отображаются.

Диагностический код неисправности

Включите индикацию на ветровом стекле для отображения кодов DTC.

Tip:

Отображаемые коды DTC указывают на наличие нарушений связи с щитком приборов или адаптером AVC-LAN.


DTC	Состояние неисправности
01	Потеря связи с щитком приборов (текущая неисправность).
02	Потеря связи с щитком приборов (предыдущая неисправность).
03	Потеря связи с адаптером AVC-LAN (текущая неисправность).
04	Потеря связи с адаптером AVC-LAN (предыдущая неисправность).

Настройка

Включите индикацию на ветровом стекле для включения или выключения функции отображения.

Tip:

Функции экрана аудиосистемы можно настраивать, когда скорость автомобиля ниже 8 км/час (5 миль в час) (когда скорость автомобиля достигает 8 км/час (5 миль в час), производится переключение с функций экрана аудиосистемы в режим нормального управления).

*1	Переключатель удерживается в нажатом состоянии	*2	Переключатель нажимается и удерживается, или не приводится в действие в течение 3 с
*3	Переключатель нажимается кратковременно	-	-
