ВЫПУСКНОЙ КОЛЛЕКТОР СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже приводятся процедуры (регулировка, калибровка, инициализация или регистрация), которые должны осуществляться после снятия, установки или замены деталей, выполненных в ходе снятия/установки выпускного коллектора (TWC: передний каталитический нейтрализатор) и левый выпускной коллектор в сборе (TWC: передний каталитический нейтрализатор).

Table 1. Необходимые процедуры после снятия / установки / замены деталей

Заменяемая деталь или выполняемая процедура

Необходимые процедуры

Последствия / неработающие функции, если необходимые процедуры не выполняются

Линк

Вывод вспомогательной аккумуляторной батареи отсоединен/подсоединен

Сохраните в памяти нейтральное положение рулевого колеса

Система LKA/LDA

Click here

Предаварийная система безопасности

Система освещения (наружного)

  • Фары адаптивного головного бокового освещения

Система адаптивного включения дальнего света

Cистема помощи при парковке (для моделей с функцией помощи при параллельной парковке)

Click here

Cистема помощи при парковке (для моделей без функции помощи при параллельной парковке)

Click here

Система панорамного обзора

Click here

Инициализируйте замок двери багажного отделения

Система управления замками дверей

Click here

Сброс закрытого положения двери багажного отделения

Система автоматизированного привода двери багажного отделения

Click here

Замена ECM в сборе

Выполните регистрацию идентификационного номера транспортного средства (VIN)

MIL загорается

Click hereдля моделей с 2GR-FXS (для моделей с модулем насоса адсорбера)

Click hereдля моделей с 2GR-FXS (для моделей без модуля насоса адсорбера)

  • Замена двигателя в сборе

  • Замена клапана РОГ в сборе

  • Устранена утечка газов из системы выпуска

Проверка после ремонта

  • Неравномерный холостой ход и т.п.

  • Функция пуска двигателя и т.д.

Click hereдля моделей с 2GR-FXS (для моделей с модулем насоса адсорбера)

Click hereдля моделей с 2GR-FXS (для моделей без модуля насоса адсорбера)

Замена блока управления рабочими цилиндрами тормозов в сборе

  • Удалите воздух из системы

  • Удалите сохраненные данные калибровки электромагнитного клапана с линейной характеристикой

  • Выполните инициализацию и калибровку электромагнитного клапана с линейной характеристикой.

  • Сохраняются DTC

  • Контрольная лампа ABS загорается

  • Контрольная лампа состояния тормозной системы / желтая (незначительная неисправность) горит.

  • Загорается контрольная лампа скольжения SLIP

  • Система VSC выключена или неисправна

  • Противоугонная система (датчик наклона)

Click hereдля инициализации

Click hereдля калибровки

Подвеска, шины и т.д.

(Высота подвески автомобиля изменяется вследствие замены деталей подвески или шин)

Оптическая ось задней телекамеры (настройка положения камеры заднего вида)

Cистема помощи при парковке (для моделей с функцией помощи при параллельной парковке)

Click hereдля инициализации

Click hereдля калибровки

Мониторная система помощи при парковке (для моделей без системы помощи при параллельной парковке)

Click hereдля инициализации

Click hereДля калибровки

  • Инициализация ЭБУ системы помощи при парковке

  • Отрегулируйте угол поворота рулевого колеса.

Система панорамного обзора

Click hereдля инициализации

Click hereДля калибровки

Инициализируйте ЭБУ левой фары в сборе

  • Система адаптивного включения дальнего света

  • Автоматическая система управления уровнем фар

Click here

Регулирование углов установки передних колес

  1. Удалите данные калибровки "нуля" датчика.

  2. Выполните калибровку "нуля" датчика замедления и рысканья.

  • Сохраняются DTC

  • Контрольная лампа ABS загорается

  • Контрольная лампа состояния тормозной системы / желтая (незначительная неисправность) горит.

  • Загорается контрольная лампа скольжения SLIP

  • Система VSC выключена или неисправна

  • Противоугонная система (датчик наклона)

Click here
CAUTION:
  • A344783

    Во избежание ожогов не прикасайтесь к двигателю, выпускному коллектору или другим высокотемпературным компонентам, когда двигатель прогрет.

  • A344784

    Во избежание ожогов не прикасайтесь к двигателю, выпускной трубе или другим высокотемпературным компонентам, когда двигатель прогрет.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ДВИГАТЕЛЬ В СБОРЕ С ТРАНСМИССИЕЙ (для моделей с системой активных стабилизаторов)

    Нажмите здесьClick here

  2. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА

    Нажмите здесьClick here

  3. СНИМИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 3

    Нажмите здесьClick here

  4. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ (для двигателя)

    Нажмите здесьClick here

  5. СНИМИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 2

    Нажмите здесьClick here

  6. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ И ТЯГУ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ

    Нажмите здесьClick here

  7. СНИМИТЕ НАРУЖНУЮ ВЕРХНЮЮ ПАНЕЛЬ КОЖУХА В СБОРЕ

    • Для моделей с левосторонним рулевым управлением:

      Нажмите здесьClick here

    • Для моделей с правосторонним рулевым управлением:

      Нажмите здесьClick here

  8. СНИМИТЕ ДЕКОРАТИВНУЮ КРЫШКУ V-ОБРАЗНОГО ДВИГАТЕЛЯ

    Нажмите здесьClick here

  9. СНИМИТЕ БАЧОК ГЛАВНОГО ЦИЛИНДРА ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ

    Нажмите здесьClick here

  10. СНИМИТЕ КРОНШТЕЙН БАЧКА

    Нажмите здесьClick here

  11. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ

    Нажмите здесьClick here

  12. СНИМИТЕ ТРУБУ РОГ № 2

    Нажмите здесьClick here

  13. СНИМИТЕ ПРОКЛАДКУ ТРУБЫ РОГ № 2

    Нажмите здесьClick here

  14. ОТСОЕДИНИТЕ ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В СБОРЕ

    Нажмите здесьClick here

  15. ОТСОЕДИНИТЕ ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 6

    Нажмите здесьClick here

  16. СНИМИТЕ ЛЕВУЮ ПАНЕЛЬ ПЕРЕДНЕГО ПОЛА

    Нажмите здесьClick here

  17. СНИМИТЕ ПЕРЕДНЮЮ ВЫПУСКНУЮ ТРУБУ № 3

    CAUTION:

    Во избежание ожогов не прикасайтесь к двигателю, выпускной трубе или другим высокотемпературным компонентам, когда двигатель прогрет.

    1. A372352

      Отсоедините разъем подогреваемого кислородного датчика (для ряда 1).

    2. Расцепите 2 зажима жгута проводов.

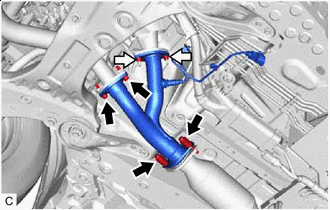

    3. A371446C01
      V100135

      Болт
      V100136

      Гайка

      Выверните 4 болта, отверните 2 гайки, снимите 2 пружины сжатия и снимите приемную трубу № 3 в сборе с приемной трубы в сборе и центральной выпускной трубы в сборе (TWC: задний каталитический нейтрализатор).

    4. Снимите 3 прокладки выпускной трубы с приемной трубы № 3 в сборе.

  18. СНИМИТЕ КЛАПАН РОГ В СБОРЕ

    Нажмите здесьClick here

  19. СНИМИТЕ ВПУСКНУЮ ПРОКЛАДКУ РОГ

    Нажмите здесьClick here

  20. СНИМИТЕ ОПОРУ КОЛЛЕКТОРА

    CAUTION:

    Во избежание ожогов не прикасайтесь к двигателю, выпускной трубе или другим высокотемпературным компонентам, когда двигатель прогрет.

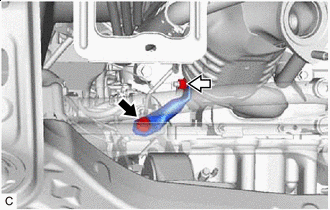

    1. A371447C01
      V100135

      Болт
      V100136

      Гайка

      Выверните болт и отверните гайку, чтобы снять стойку коллектора с выпускного коллектора (TWC: передний каталитический нейтрализатор) и правый кронштейн опоры двигателя.

  21. СНИМИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ (для ряда 1)

    Нажмите здесьClick here

  22. СНИМИТЕ ВЫПУСКНОЙ КОЛЛЕКТОР (TWC: передний каталитический нейтрализатор)

    CAUTION:

    Во избежание ожогов не прикасайтесь к двигателю, выпускной трубе или другим высокотемпературным компонентам, когда двигатель прогрет.

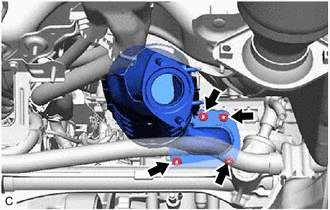

    1. A371448

      С помощью удлиненной торцевой головки на 12 мм отверните 4 гайки и снимите выпускной коллектор (TWC: передний каталитический нейтрализатор) с правой головки блока цилиндров в сборе.

  23. СНИМИТЕ ПРОКЛАДКУ МЕЖДУ ВЫПУСКНЫМ КОЛЛЕКТОРОМ И ГОЛОВКОЙ (ряда 1)

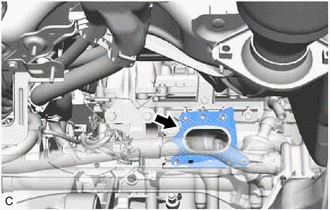

    1. A371449

      Снимите прокладку между выпускным коллектором и головкой (для ряда 1) с правой головки блока цилиндров в сборе.

  24. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ

    CAUTION:

    Во избежание ожогов не прикасайтесь к двигателю, выпускной трубе или другим высокотемпературным компонентам, когда двигатель прогрет.

    1. A371444

      Расцепите зажим жгута проводов.

    2. Отсоедините разъем подогреваемого кислородного датчика.

    3. A371445C01
      V100135

      Болт
      V100136

      Гайка

      Ослабьте болт (A).

    4. Выверните 2 болта (B) и снимите кронштейн опоры выпускной трубы с приемной трубы в сборе.

    5. Отверните 2 гайки и снимите приемную трубу в сборе с выпускного коллектора (TWC: передний каталитический нейтрализатор).

    6. Снимите прокладку выпускной трубы с приемной трубы в сборе.

  25. СНИМИТЕ ТРУБКУ ЩУПА ПРОВЕРКИ УРОВНЯ МАСЛА

    Нажмите здесьClick here

  26. ОТСОЕДИНИТЕ ПАТРУБОК РАДИАТОРА № 1

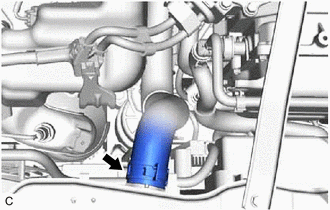

    1. A372993

      Сдвиньте фиксатор и отсоедините шланг радиатора № 1 от радиатора.

  27. СНИМИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА

    Нажмите здесьClick here

  28. СНИМИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

    Нажмите здесьClick here

  29. СНИМИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 2

    CAUTION:

    Во избежание ожогов не прикасайтесь к двигателю, выпускной трубе или другим высокотемпературным компонентам, когда двигатель прогрет.

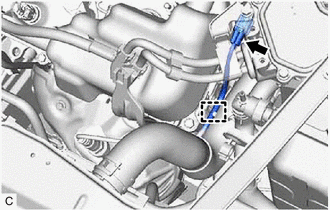

    1. A373697

      Расцепите зажим жгута проводов.

    2. Отсоедините разъем датчика состава топливовоздушной смеси.

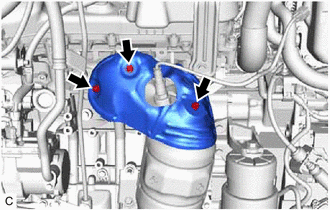

    3. A371451

      Выверните 3 болта и снимите теплозащитный экран выпускного коллектора № 2 с левого выпускного коллектора в сборе (TWC: передний каталитический нейтрализатор).

  30. СНИМИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1

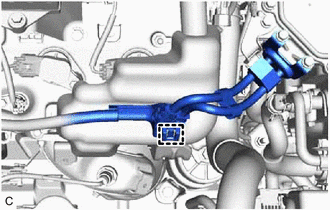

    1. A371452

      Открепите зажим жгута проводов.

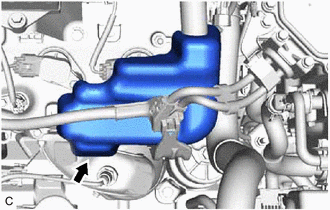

    2. A371453

      Снимите крышку двигателя № 1.

  31. СНИМИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ (для ряда 2)

    Нажмите здесьClick here

  32. СНИМИТЕ ОПОРУ КОЛЛЕКТОРА № 2

    CAUTION:

    Во избежание ожогов не прикасайтесь к двигателю, выпускной трубе или другим высокотемпературным компонентам, когда двигатель прогрет.

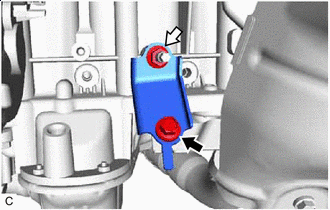

    1. A370448C01
      V100135

      Болт
      V100136

      Гайка

      Выверните болт, отверните гайку и снимите стойку коллектора № 2 с левого выпускного коллектора в сборе (TWC: передний каталитический нейтрализатор) и блок цилиндров в сборе.

  33. СНИМИТЕ ЛЕВЫЙ ВЫПУСКНОЙ КОЛЛЕКТОР В СБОРЕ (TWC: передний каталитический нейтрализатор)

    CAUTION:

    Во избежание ожогов не прикасайтесь к двигателю, выпускной трубе или другим высокотемпературным компонентам, когда двигатель прогрет.

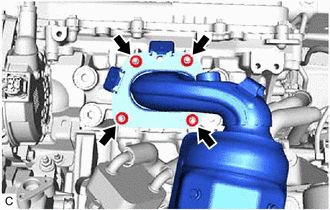

    1. A370451

      С помощью удлиненной торцевой головки на 12 мм отверните 4 гайки и снимите левый выпускной коллектор в сборе (TWC: передний каталитический нейтрализатор) с левой головки блока цилиндров в сборе.

  34. СНИМИТЕ ПРОКЛАДКУ МЕЖДУ ВЫПУСКНЫМ КОЛЛЕКТОРОМ И ГОЛОВКОЙ (ряда 2)

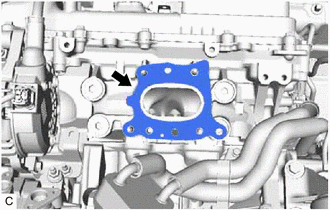

    1. A370452

      Снимите прокладку между выпускным коллектором и головкой (для ряда 2) с левой головки блока цилиндров в сборе.

  35. СНИМИТЕ РЕЗЬБОВУЮ ШПИЛЬКУ

    Tip:

    Если шпилька деформирована, или повреждена резьба, замените шпильку.

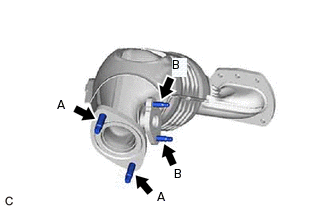

    1. A371450N01

      С помощью торцевого ключа "TORX" E8 выверните 2 шпильки (A) из выпускного коллектора (TWC: передний каталитический нейтрализатор).

    2. С помощью торцевого ключа "TORX" Е6 выверните 2 шпильки (B) из выпускного коллектора (TWC: передний каталитический нейтрализатор).

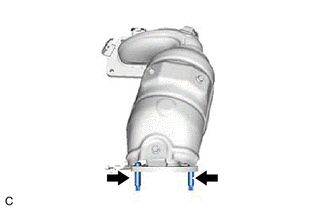

    3. A370454

      С помощью торцевого ключа "TORX" Е8 выверните 2 шпильки из левого выпускного коллектора в сборе (TWC: передний каталитический нейтрализатор).
