СИСТЕМА БЕСПРОВОДНОЙ ЗАРЯДКИ Цепь сигнала состояния

Код DTC Наименование DTC
Цепь сигнала состояния

ОПИСАНИЕ

По данной цепи передается сигнал приостановки зарядки от ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) к подставке для беспроводной зарядки мобильных устройств в сборе (вставке в вещевом ящике передней консоли). В зависимости от этого сигнала подставка для беспроводной зарядки мобильных устройств в сборе (вставка в вещевом ящике передней консоли) прекращает или возобновляет беспроводную зарядку.

Tip:

В системе беспроводной зарядки используется такая же радиочастота, что и при верификации передатчика электронного ключа в сборе. По этой причине, когда выполняется верификация передатчика электронного ключа в сборе, система беспроводной зарядки прекращает зарядку по сигналу прекращения зарядки от ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

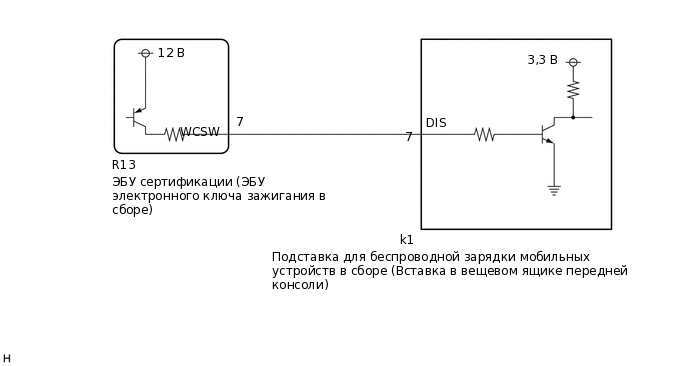

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E312443E12

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

Перед заменой ЭБУ сертификации (ЭБУ электронного ключа зажигания) изучите бюллетень технического обслуживания.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ПОДСТАВКУ ДЛЯ БЕСПРОВОДНОЙ ЗАРЯДКИ МОБИЛЬНЫХ УСТРОЙСТВ В СБОРЕ (ВСТАВКУ В ВЕЩЕВОМ ЯЩИКЕ ПЕРЕДНЕЙ КОНСОЛИ) (КОНТАКТ DIS)

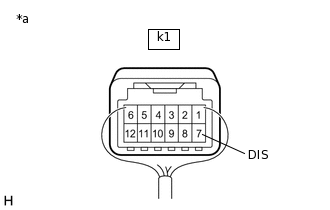

    E216116C26

    *a

    Устройство с подсоединенным жгутом проводов

    (Подставка для беспроводной зарядки мобильных устройств в сборе (вставка в вещевом ящике передней консоли))

    1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      k1-7 (DIS) - масса

      В течение 5 с после переключения зажигания из выключенного состояния в положение ACC*1

      4,5 - 6,0 В

      Устройство заряжается

      Менее 1 В

      Зарядка прекращена в результате состояния интеллектуальной системы посадки и запуска*2

      4,5 - 6,0 В

      • *1: Когда зажигание переключается из выключенного состояния в положение ACC, подставка для беспроводной зарядки мобильных устройств в сборе (вставка в вещевом ящике передней консоли) ожидает сигнал прекращения зарядки в течение 5 с. Если сигнал прекращения зарядки не составляет 4 В в течение не менее 0,8 с в ходе ожидания, подставка для беспроводной зарядки мобильных устройств в сборе (вставка в вещевом ящике передней консоли) определяет, что в цепи сигнала прекращения зарядки имеется обрыв, включает индикатор янтарного света в мигающем режиме (схема 1) и прекращает работу до следующего переключения зажигания в положение ACC.

      • *2: Подробное описание условий, при которых ЭБУ сертификации (ЭБУ электронного ключа зажигания) передает сигнал прекращения зарядки, приводится в разделе "Описание системы".

        Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕЙ ПРЕДПОЛАГАЕМОЙ ЗОНЕ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

    Нажмите здесьЩелкните по следующей ссылке

    НЕ СООТВ.

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) - ПОДСТАВКА ДЛЯ БЕСПРОВОДНОЙ ЗАРЯДКИ МОБИЛЬНЫХ УСТРОЙСТВ В СБОРЕ (ВСТАВКА В ВЕЩЕВОМ ЯЩИКЕ ПЕРЕДНЕЙ КОНСОЛИ))

    1. Отсоедините разъем R13 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

    2. Отсоедините разъем k1 подставки для беспроводной зарядки мобильных устройств в сборе (вставки в вещевом ящике передней консоли).

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      R13-7 (WCSW) - k1-7 (DIS)

      Всегда

      Менее 1 Ом

      R13-7 (WCSW) или k1-7 (DIS) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
