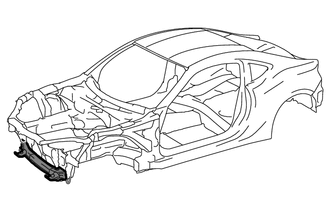

НИЖНИЙ КРОНШТЕЙН РАДИАТОРА ЗАМЕНА УЗЛОВ

K105341

  1. СНЯТИЕ

    Значения символов
    K108818

    Точки сварки при снятии
    K108820

    Точки сварки при снятии

  2. УСТАНОВКА

    Значения символов
    K108823

    Сварка электрозаклепкой
    K108825

    Сварка электрозаклепкой

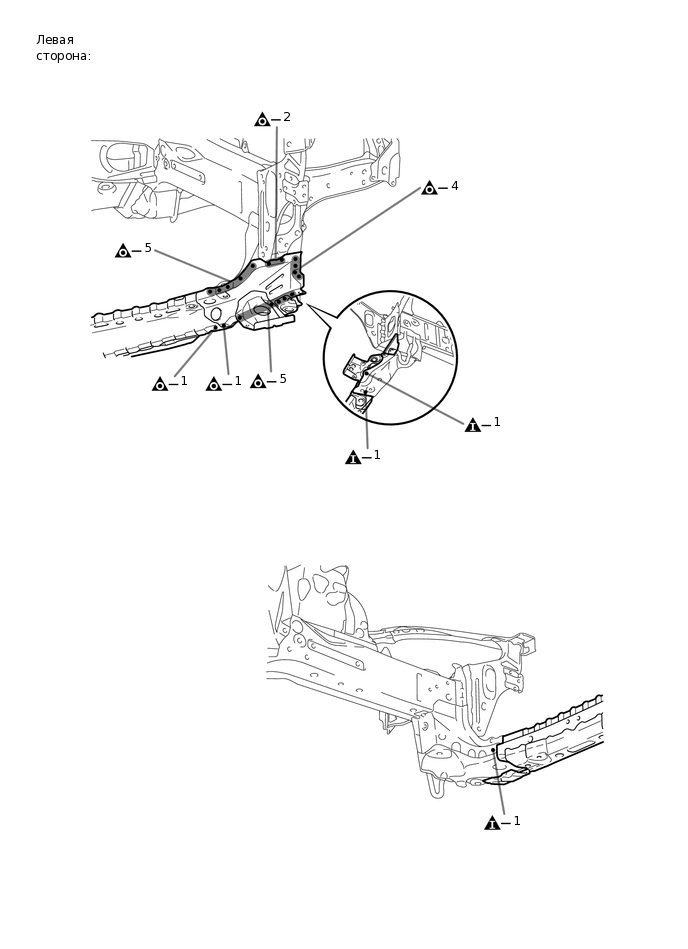

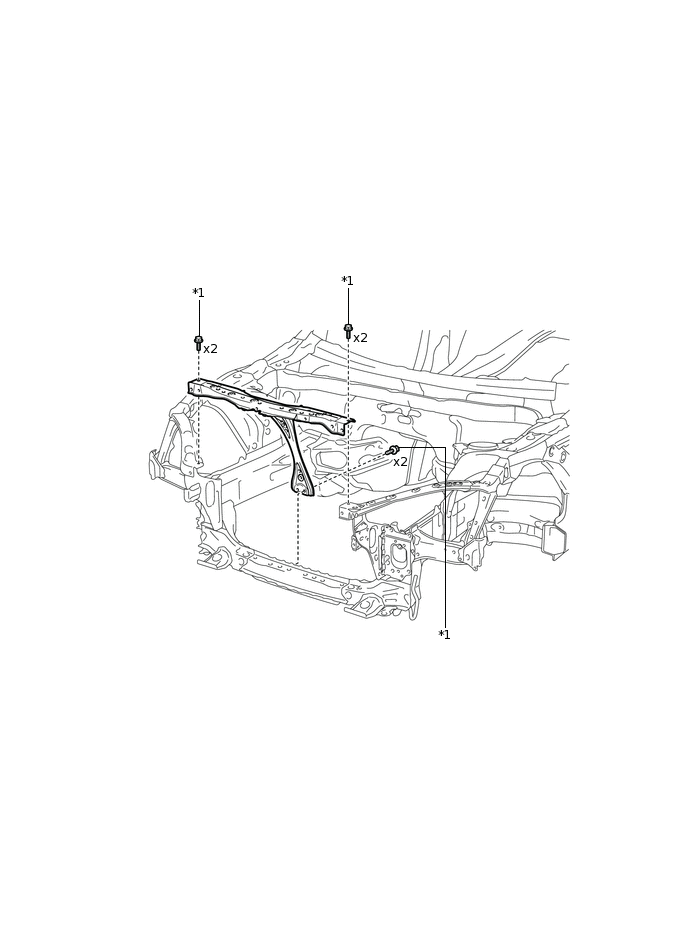

  1. ТОЧКА СНЯТИЯ

  2. *1: Болты.

K105036E01
U147330E03
U147331E03

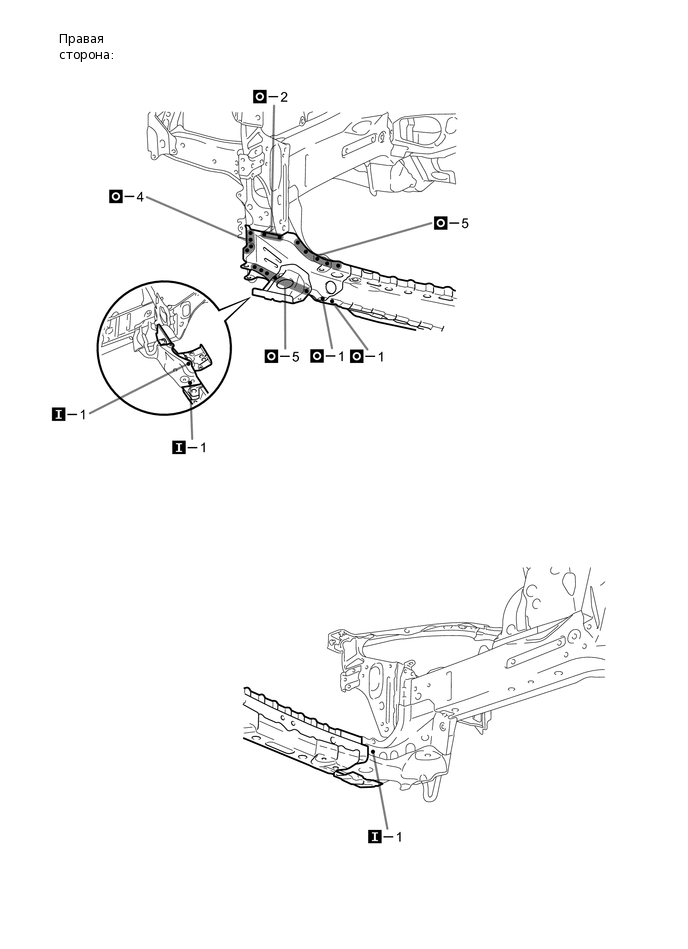

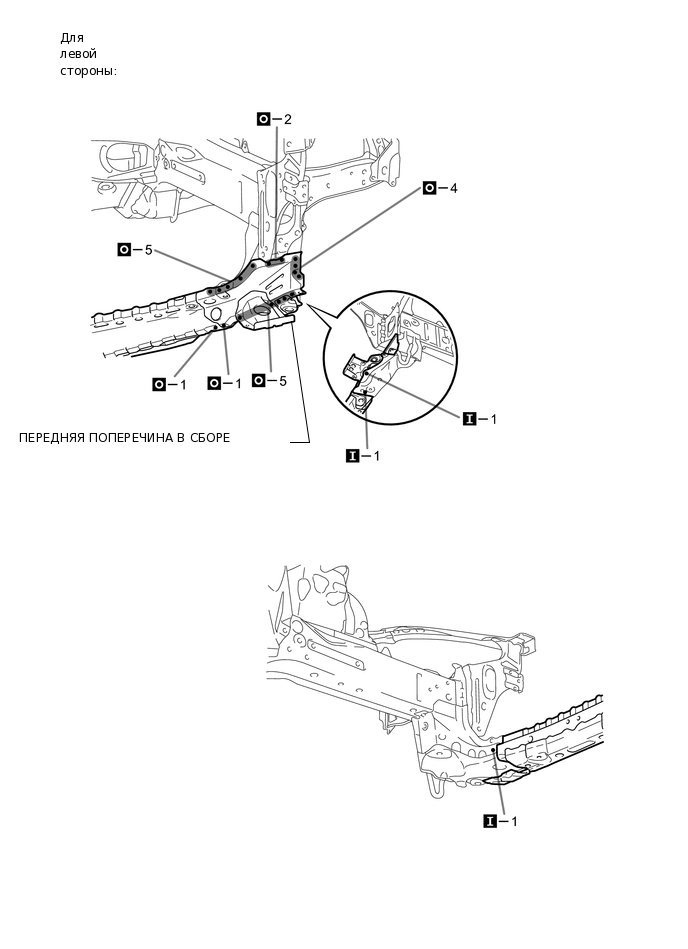

  1. ТОЧКА УСТАНОВКИ

  2. Проверьте сопряжение новых деталей с прилегающими деталями кузова перед сваркой. От того, насколько правильно сопрягаются детали друг с другом, будет зависеть после сборки внешний вид узла и всего автомобиля.

  3. Установите не закрепляя новые детали и измерьте необходимые размеры в соответствии со схемой измерений (См. размеры кузова.)

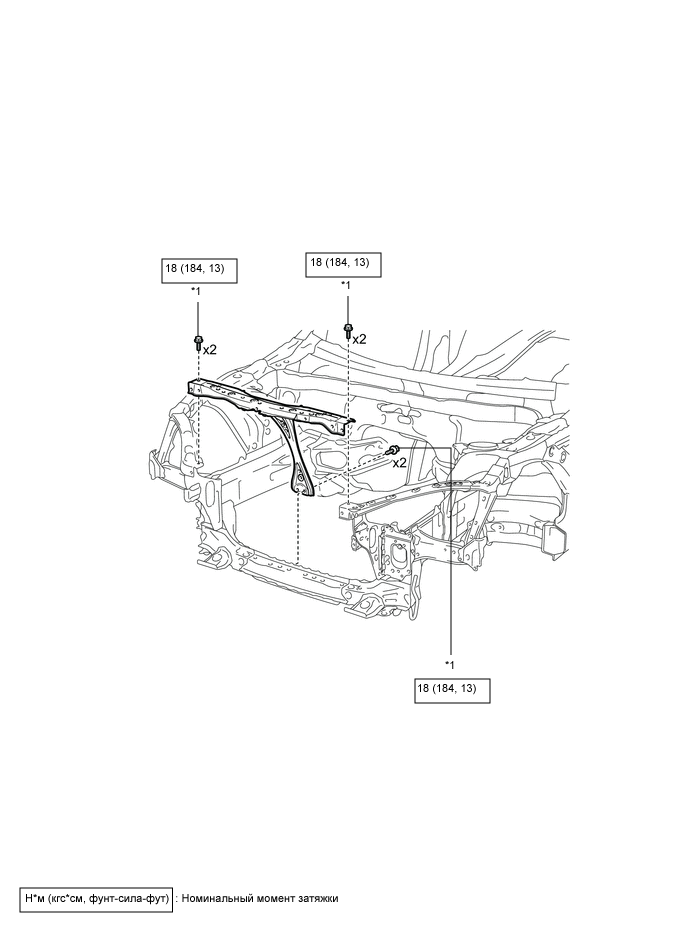

  4. *1: болты.

  5. После нанесения верхнего слоя покрытия нанесите антикоррозийное средство на сварные точки несущих рабочую нагрузку швов замкнутого профиля с внутренней стороны панели.

K139709E01
K139710E01
K139711E01
