СИСТЕМА БЕСПРОВОДНОЙ ЗАРЯДКИ ЦЕПЬ ПИТАНИЯ УСТРОЙСТВА БЕСПРОВОДНОЙ ЗАРЯДКИ

Код DTC Наименование DTC
ЦЕПЬ ПИТАНИЯ УСТРОЙСТВА БЕСПРОВОДНОЙ ЗАРЯДКИ

ОПИСАНИЕ

Это цепь питания подставки для беспроводной зарядки мобильных устройств в сборе (вставки в вещевом ящике передней консоли).

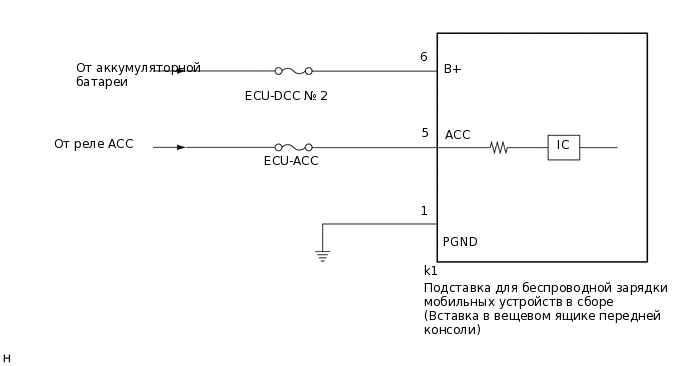

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E216158E02

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

Перед выполнением последующей процедуры проверки проверьте плавкие предохранители цепей, относящихся к данной системе.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ИСТОЧНИК ПИТАНИЯ ПОДСТАВКИ ДЛЯ БЕСПРОВОДНОЙ ЗАРЯДКИ МОБИЛЬНЫХ УСТРОЙСТВ В СБОРЕ (ВСТАВКИ В ВЕЩЕВОМ ЯЩИКЕ ПЕРЕДНЕЙ КОНСОЛИ))

    1. Отсоедините разъем k1 подставки для беспроводной зарядки мобильных устройств в сборе (вставки в вещевом ящике передней консоли).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      k1-1 (PGND) - масса

      Всегда

      Менее 1 Ом

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      k1-6 (B+) - масса

      Всегда

      11–14 В

      k1-5 (ACC) - масса

      Замок зажигания в положении ACC

      11 – 14 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕЙ ПРЕДПОЛАГАЕМОЙ ЗОНЕ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

    Нажмите здесьClick here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
