КЛАПАН ПРОДУВКИ АДСОРБЕРА (для моделей без модуля насоса адсорбера) УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ КЛАПАН ПРОДУВКИ АДСОРБЕРА (ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОДУВКИ)

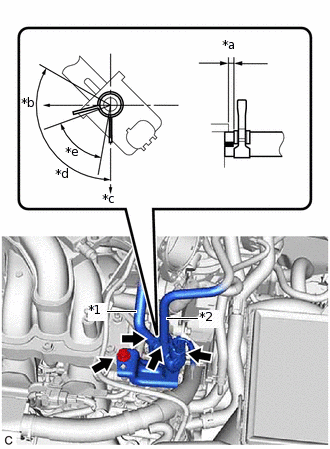

    1. A417530C01

      *1

      Питающий шланг паров топлива № 1

      *2

      Питающий шланг паров топлива в сборе

      *a

      1 - 6 мм (0,0394 - 0,236 дюйма)

      *b

      Правая сторона

      *c

      Спереди

      *d

      120° (местонахождение захвата фиксатора)

      *e

      60° (местонахождение нанесенной краской метки)

      Установите электровакуумный клапан продувки на уравнительный бачок на впуске воздуха и закрепите его болтом.

      21 Н*м

      214 кгс*см

      15 фунт-сила-фута

    2. Подсоедините питающий шланг паров топлива № 1 к клапану продувки (VSV продувки).

    3. Подсоедините питающий шланг паров топлива к клапану продувки (электровакуумному клапану продувки) и надвиньте фиксатор, чтобы закрепить его.

      Tip:

      Закрепите фиксатор в пределах зоны, показанной на рисунке.

    4. Подсоедините разъем клапана продувки (электровакуумного клапана продувки).

  2. УСТАНОВИТЕ ДЕКОРАТИВНУЮ КРЫШКУ V-ОБРАЗНОГО ДВИГАТЕЛЯ
