ДОВОДЧИК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ


  1. НАЗНАЧЕНИЕ ОСНОВНЫХ УСТРОЙСТВ

    Устройство Функция
    ЭБУ автоматизированной двери багажного отделения с электроприводом (ЭБУ двери сети мультиплексной связи) Управляет доводчиком двери багажного отделения в соответствии с сигналами, получаемыми от переключателей, датчиков и ЭБУ.
    Замок двери багажного отделения в сборе Электродвигатель доводчика двери багажного отделения Если дверь багажного отделения приоткрывается, данный электродвигатель включается, чтобы полностью закрыть ее.
    Выключатель сектора Этот датчик определяет нейтральное положение (исходное положение) электродвигателя доводчика двери багажного отделения и зубчатого сектора и посылает соответствующий сигнал в ЭБУ автоматизированного привода двери багажного отделения.
    Датчик запорного штифта Этот датчик определяет, что защелка открыта, а затем закрывается, и посылает соответствующий сигнал в ЭБУ автоматизированного привода двери багажного отделения.
    Датчик наполовину закрытого положения защелки Этот датчик определяет, что защелка не полностью закрыта, а затем полностью закрывается в результате работы доводчика и посылает соответствующий сигнал в ЭБУ автоматизированного привода двери багажного отделения.
    Выключатель освещения в защелке Этот датчик определяет, что защелка полностью закрыта, и посылает соответствующий сигнал в ЭБУ автоматизированного привода двери багажного отделения.
    ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) Передает сигнал работы переключателя открытия двери багажного отделения в ЭБУ двери багажного отделения с электроприводом.
    Выключатель механизма открывания двери багажного отделения в сборе

    • Дверь багажного отделения может быть открыта нажатием данного выключателя, когда дверь багажного отделения полностью закрыта.

    • Сигнал состояния выключателя направляется в ЭБУ сертификации (ЭБУ электронного ключа зажигания).
    ЭБУ кузова Получает информацию о переключателе механизма открывания двери багажного отделения и передает сигнал состояния замка двери в ЭБУ сертификации (ЭБУ электронного ключа зажигания).

  2. ФУНКЦИИ


    1. Операция закрывания

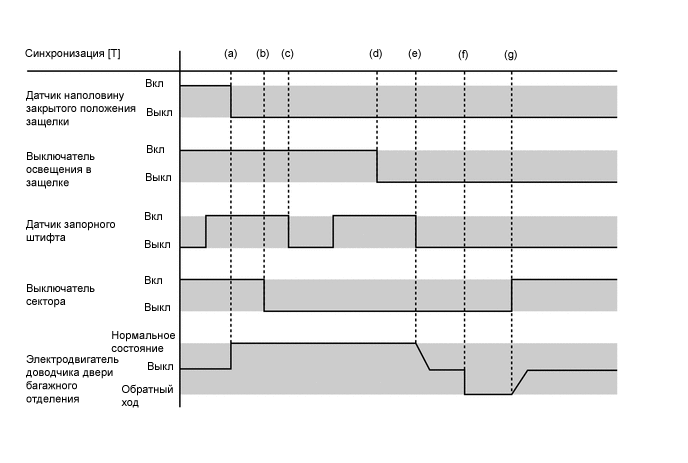

      B002NNAE02
      Временная диаграмма
      [T] Устройство Принцип работы Описание
      Состояние двери багажного отделения переходит из открытого в неплотно закрытое.
      (a) Датчик наполовину закрытого положения защелки Изменяется с включенного на выключенное Положение двери определено как неплотно закрытое.
      Электродвигатель доводчика двери багажного отделения Изменяется с выключенного состояния на нормальное вращение Если обнаруживается неплотно закрытое состояние, реле нормального вращения включается и операция нормального вращения запускается.
      (b) Выключатель сектора Изменяется с включенного на выключенное Определение исходного положения электродвигателя доводчика двери багажного отделения и зубчатого сектора выключается.
      (c) Датчик запорного штифта Изменяется с включенного на выключенное Обнаружено состояние наполовину закрытого состояния защелки.
      (d) Выключатель освещения в защелке Изменяется с включенного на выключенное Состояние двери определено как полностью закрытое.
      (е) Датчик запорного штифта Изменяется с включенного на выключенное Обнаружено состояние полностью закрытого состояния защелки.
      Электродвигатель доводчика двери багажного отделения Изменяется с состояния нормального вращения на выключенное Если обнаруживается состояние полностью закрытой защелки, реле нормального вращения выключается и операция нормального вращения прекращается.
      (f) Электродвигатель доводчика двери багажного отделения Изменяется с выключенного состояния на вращение в обратном направлении Примерно через 0,1 с после определения выключенного состояния электродвигателя доводчика двери багажного отделения реле вращения в обратном направлении включается и запускается операция вращения в обратном направлении, чтобы вернуть электродвигатель доводчика двери багажного отделения и зубчатый сектор в исходное положение.
      (g) Выключатель сектора Изменяется с выключенного на включенное состояние Обнаружено исходное положение электродвигателя доводчика двери багажного отделения и зубчатого сектора.
      Электродвигатель доводчика двери багажного отделения Изменяется с состояния вращения в обратном направлении на выключенное Если обнаруживается включенное состояние датчика положения сектора, реле вращения в обратном направлении выключается и операция вращения в обратном направлении прекращается.

      1. Запрос отпирания во время операции закрывания двери багажного отделения (от выключателя механизма открывания двери багажного отделения поступает входной сигнал)


        • Если во время операции закрывания от выключателя механизма открывания двери багажного отделения в сборе поступает сигнал включения или ЭБУ автоматизированного привода двери багажного отделения прекращает операцию закрывания и выключает электродвигатель доводчика двери багажного отделения для прекращения операции.

    2. Освобождение тормоза

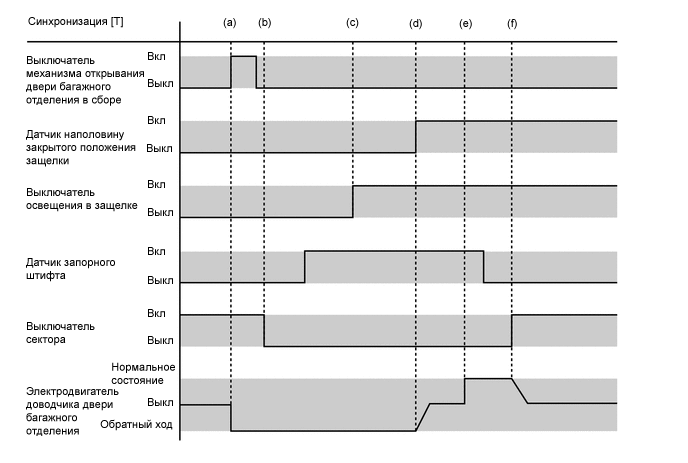

      B002N2ZE02
      Временная диаграмма
      [T] Устройство Принцип работы Описание
      Выключатель механизма открывания двери багажного отделения в сборе нажимается при полностью или неплотно закрытой двери багажного отделения.
      (a) Выключатель механизма открывания двери багажного отделения в сборе Изменяется с выключенного на включенное состояние Определяется управление пользователем.
      Электродвигатель доводчика двери багажного отделения Изменяется с выключенного состояния на вращение в обратном направлении Если обнаруживается включенное состояние выключателя механизма открывания двери багажного отделения в сборе, реле вращения в обратном направлении включается и операция вращения в обратном направлении запускается.
      (b) Выключатель сектора Изменяется с включенного на выключенное Определение исходного положения электродвигателя доводчика двери багажного отделения и зубчатого сектора выключается.
      (c) Выключатель освещения в защелке Изменяется с включенного на выключенное Определение полностью закрытого положения выключается.
      Пользователь открывает дверь багажного отделения.
      (d) Датчик наполовину закрытого положения защелки Изменяется с включенного на выключенное Определение неплотно закрытого положения выключается.
      Электродвигатель доводчика двери багажного отделения Изменяется с состояния вращения в обратном направлении на выключенное Если обнаруживается включенное состояние датчика наполовину закрытого положения защелки, реле вращения в обратном направлении выключается и операция вращения в обратном направлении прекращается.*1
      (е) Электродвигатель доводчика двери багажного отделения Изменяется с выключенного состояния на нормальное вращение Примерно через 0,1 с после определения выключенного состояния электродвигателя доводчика двери багажного отделения реле нормального вращения включается и запускается операция нормального вращения, чтобы вернуть электродвигатель доводчика двери багажного отделения и зубчатый сектор в исходное положение.*2
      (f) Выключатель сектора Изменяется с выключенного на включенное состояние Обнаружено исходное положение электродвигателя доводчика двери багажного отделения и зубчатого сектора.
      (g) Электродвигатель доводчика двери багажного отделения Изменяется с состояния нормального вращения на выключенное Если обнаруживается включенное состояние датчика положения сектора, реле нормального вращения выключается и операция нормального вращения прекращается.

      Tech Tips

      Если обнаруживается сигнал скорости автомобиля примерно 3 км/час или выше, операции отпирания электродвигателя доводчика двери багажного отделения запрещаются.

      *1: В случаях, когда пользователь не открывал дверь багажного отделения, работа прекращается, если датчик положения защелки выключен в течение не менее 1 с.

      *2: В случаях, когда пользователь не открывал дверь багажного отделения, операция нормального вращения выполняется по прошествии примерно 3 с или более после прекращения работы.
