ЗАДНИЙ РЕМЕНЬ БЕЗОПАСНОСТИ № 1 В СБОРЕ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже рассматриваются операции (такие как регулировка, калибровка, инициализация и регистрация), которые надлежит выполнять после замены или снятия и установки деталей в случае снятия/установки замка ремня безопасности внешнего заднего сиденья № 1 в сборе.

Table 1. Необходимые процедуры после снятия / установки / замены деталей

Заменяемая деталь или выполняемая процедура	Необходимые процедуры	Последствия / неработающие функции, если необходимые процедуры не выполняются	Линк
Отсоедините провод от отрицательного вывода вспомогательной аккумуляторной батареи	Сохраните в памяти нейтральное положение рулевого колеса	Система LKA/LDA	Click here
		Интеллектуальная система ультразвуковой локации*1
		Предаварийная система безопасности
		Система освещения (наружного) Фары адаптивного головного бокового освещения
		Система адаптивного включения дальнего света
		Cистема помощи при парковке (для моделей с функцией помощи при параллельной парковке)	Click here
		Cистема помощи при парковке (для моделей без функции помощи при параллельной парковке)	Click here
		Система панорамного заднего обзора	Click here
	Инициализируйте замок двери багажного отделения	Система управления замками дверей	Click here
	Сброс закрытого положения двери багажного отделения	Система автоматизированного привода двери багажного отделения	Click here

*1: При выполнении настройки с помощью GTS.

Нажмите здесьClick hereClick here

CAUTION:

Некоторые рассмотренные операции по обслуживанию могут влиять на работу системы подушек безопасности SRS. Перед началом обслуживания обязательно ознакомьтесь с мерами предосторожности, связанными с системой подушек безопасности SRS.

Нажмите здесьClick here

Tip:

• Порядок выполнения работ одинаков для правой и левой стороны.

• Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

   Note:

   После выключения питания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

   Нажмите здесьClick here

2. СНИМИТЕ ПАНЕЛЬ ЗАДНЕГО ПОЛА № 4

   Нажмите здесьClick here

3. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ

   Нажмите здесьClick here

4. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА ВСПОМОГАТЕЛЬНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ

   Нажмите здесьClick here



   CAUTION:

   • После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

   • Развертывание подушки безопасности по какой-либо причине может привести к тяжелой травме.

5. СНИМИТЕ ЗАДНЕЕ СИДЕНЬЕ № 2 В СБОРЕ

   Нажмите здесьClick here

6. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЗАДНЕЙ ДВЕРИ

   Нажмите здесьClick here

7. СНИМИТЕ ВНУТРЕННЮЮ ОПОРНУЮ НАКЛАДКУ ЗАДНЕЙ ДВЕРИ

   Нажмите здесьClick here

8. СНИМИТЕ ЩИТОК КРОНШТЕЙНА НАРУЖНОЙ НАПРАВЛЯЮЩЕЙ ЗАДНЕГО ЛЕВОГО СИДЕНЬЯ (с левой стороны)

   Нажмите здесьClick here

9. СНИМИТЕ ЩИТОК КРОНШТЕЙНА НАРУЖНОЙ НАПРАВЛЯЮЩЕЙ ЗАДНЕГО ПРАВОГО СИДЕНЬЯ (с правой стороны)

   Нажмите здесьClick here

10. СНИМИТЕ ПЕРЕДНЮЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Нажмите здесьClick here

11. СНИМИТЕ БОКОВУЮ ОБЛИЦОВКУ ЗАДНЕГО СИДЕНЬЯ

    Нажмите здесьClick here

12. СНИМИТЕ ЗАЩЕЛКУ ОБЛИЦОВКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 1 (с левой стороны)

    Нажмите здесьClick here

13. СНИМИТЕ КАНАТНЫЙ КРЮК В СБОРЕ (с левой стороны)

    Нажмите здесьClick here

14. СНИМИТЕ ЛАМПУ ОСВЕЩЕНИЯ БАГАЖНОГО ОТДЕЛЕНИЯ № 1 В СБОРЕ (для левой стороны)

    Нажмите здесьClick here

15. СНИМИТЕ ЗАЩЕЛКУ ОБЛИЦОВКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 1 (с правой стороны)

    Нажмите здесьClick here

16. СНИМИТЕ КАНАТНЫЙ КРЮК В СБОРЕ (с правой стороны)

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

17. СНИМИТЕ ЛАМПУ ОСВЕЩЕНИЯ БАГАЖНОГО ОТДЕЛЕНИЯ № 1 В СБОРЕ (с правой стороны)

    Нажмите здесьClick here

18. СНИМИТЕ КРОНШТЕЙН ПАНЕЛЬ УПРАВЛЕНИЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 2 В СБОРЕ (с левой стороны)

    Нажмите здесьClick here

19. СНИМИТЕ ТЕРМИСТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ) (для левой стороны)

    Нажмите здесьClick here

20. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (с левой стороны)

    Нажмите здесьClick here

21. СНИМИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (с правой стороны)

    Нажмите здесьClick here

22. ОТСОЕДИНИТЕ РЕМЕНЬ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ № 2 В СБОРЕ

    1.

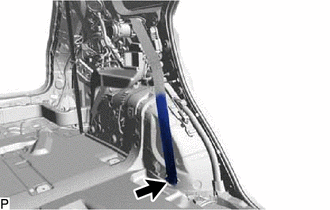

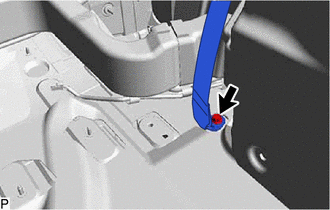

       Выверните болт и отсоедините напольное крепление ремня безопасности заднего сиденья № 2.

    2.

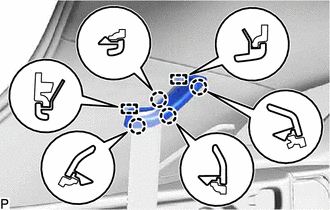

       Освободите 4 захвата и 2 направляющие.

23. СНИМИТЕ ВНУТРЕННЮЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ В СБОРЕ

    Нажмите здесьClick here

24. СНИМИТЕ БОКОВОЙ ВОЗДУХОВОД № 2 (с правой стороны)

    Нажмите здесьClick hereClick here

25. СНИМИТЕ ЗАДНИЙ ВОЗДУХОВОД № 7 (с правой стороны)

    Нажмите здесьClick hereClick here

26. СНИМИТЕ ЗАДНИЙ ВОЗДУХОВОД № 6 (с правой стороны)

    Нажмите здесьClick hereClick here

27. ОТСОЕДИНИТЕ РЕМЕНЬ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ № 1 В СБОРЕ

    1.

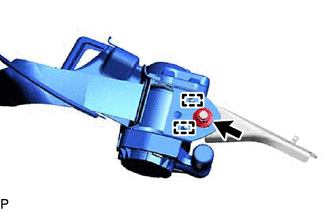

       Выверните болт и отсоедините напольное крепление ремня безопасности заднего сиденья № 1.

28. СНИМИТЕ ЛЕВЫЙ ЗАДНИЙ РЕМЕНЬ БЕЗОПАСНОСТИ № 1 В СБОРЕ

    1.

       Выверните 4 болта.

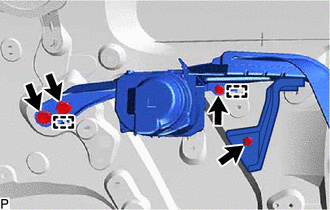

    2. Освободите 2 направляющие.

    3.

       *a	Кнопка блокировки
       *b	Защитная клейкая лента
       *c	Не нажат

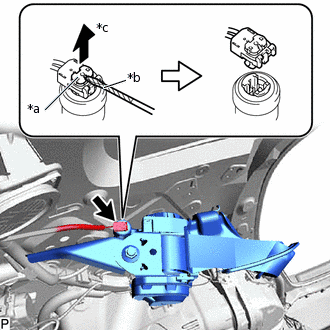

       С помощью отвертки вытяните кнопку фиксации, как показано на рисунке, чтобы разблокировать замок, и отсоедините разъем преднатяжителя.

       Tip:

       Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

    4.

       Отверните гайку.

    5. Расцепите 2 направляющие, чтобы снять ремень безопасности левого заднего сиденья № 1 в сборе с кронштейна крепления левого ремня безопасности в сборе.

29. СНИМИТЕ ПРАВЫЙ РЕМЕНЬ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ № 1

    1.

       *a	Кнопка блокировки
       *b	Защитная клейкая лента
       *c	Отпускание

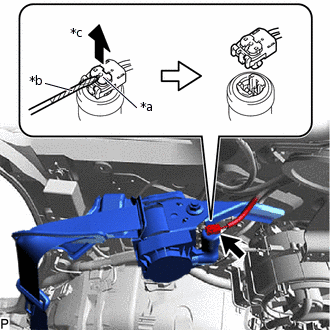

       С помощью отвертки вытяните кнопку фиксации, как показано на рисунке, чтобы разблокировать замок, и отсоедините разъем преднатяжителя.

       Tip:

       Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

    2.

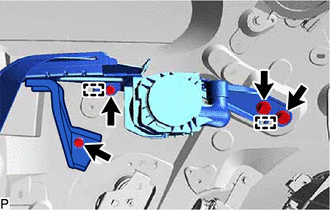

       Выверните 4 болта.

    3. Освободите 2 направляющие.

    4.

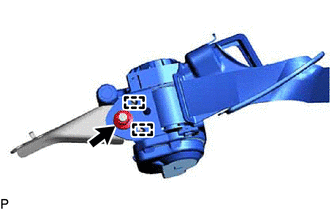

       Отверните гайку.

    5. Расцепите 2 направляющие, чтобы снять ремень безопасности правого заднего сиденья № 1 в сборе с кронштейна крепления правого ремня безопасности в сборе.
