СИСТЕМА ОСВЕЩЕНИЯ КОНТАКТЫ ЭБУ
ПРОВЕРЬТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ
*A
Для моделей с левосторонним рулевым управлением
*B
Для моделей с правосторонним рулевым управлением
Отсоедините разъем распределительного блока панели приборов в сборе и разъем главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).
Измерьте напряжение и сопротивление и сравните с допустимыми значениями, указанными в следующей таблице.
Номера контактов (обозначения)
Цвет проводки
Описание контактов
Условие
Заданные условия
3B-3 - масса
LA - масса
Масса
Всегда
Менее 1 Ом
3B-23 - масса*3
BE - масса
Питание аккумуляторной батареи
Всегда
11–14 В
3C-1 - масса*4
LG - масса
Питание аккумуляторной батареи
Всегда
11–14 В
3F-1 - масса*1
W - масса
Питание аккумуляторной батареи
Всегда
11-14 В
3G-1 - масса*2
W - масса
Питание аккумуляторной батареи
Всегда
11–14 В
K51-19 (GND2) - масса
W-B - масса
Масса
Всегда
Менее 1 Ом
*1: для моделей с левосторонним рулевым управлением
*2: для моделей с правосторонним рулевым управлением
*3: для моделей с батареей системы блокировки дверей
*4: для моделей без батареи системы блокировки дверей
Подсоедините разъем распределительного блока панели приборов в сборе и разъем главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).
Измерьте напряжение и проверьте импульсы в соответствии со значениями, приведенными в таблице.
Номера контактов (обозначения)
Цвет проводки
Описание контактов
Условие
Заданные условия
3A-17 - масса
R - масса*1
LA-R - масса*2
Источник питания выключателя питания
Зажигание включено
11 – 14 В
Замок зажигания в положении OFF (ВЫКЛ)
Менее 1 В
3A-30 - масса
LG - масса
Источник питания ACC
Замок зажигания в положении ACC
11 - 14 В
Замок зажигания в положении OFF (ВЫКЛ)
Менее 1 В
3A-31 - масса
V - масса
Вход выключателя освещения проема правой задней двери
Правая задняя дверь открыта
менее 1 В
Правая задняя дверь закрыта
11–14 В
3A-36 - масса*3
W - масса
Выходной сигнал управления лампы освещения левого углубления для ног (лампа освещения салона № 1 в сборе)
Лампа освещения левого углубления для ног (лампа освещения салона № 1 в сборе) выключена
11–14 В
Выполняется управление затемнением лампы освещения левого углубления для ног (лампа освещения салона № 1 в сборе) (затемнение)
Формирование импульсов
Полная яркость лампы освещения левого углубления для ног (лампа освещения салона № 1 в сборе)
Менее 2,2 В
3A-37 - масса*3
B - масса
Выходной сигнал управления лампы освещения правого углубления для ног (лампа освещения салона № 1 в сборе)
Лампа освещения правого углубления для ног (лампа освещения салона № 1 в сборе) выключена
11–14 В
Выполняется управление затемнением лампы освещения правого углубления для ног (лампа освещения салона № 1 в сборе) (затемнение)
Формирование импульсов
Полная яркость лампы освещения правого углубления для ног (лампа освещения салона № 1 в сборе)
Менее 2,2 В
3B-10 - масса
B - масса
Источник питания лампы индивидуального освещения (вещевой ящик в облицовке крыши в сборе), лампы направленного освещения и лампы аксессуарного зеркала в сборе
Реле DOME CUT включено
11 – 14 В
Реле DOME CUT выключено
Менее 1 В
3B-12 - масса
GR - масса
Вход датчика разблокировки правой передней двери
Правая передняя дверь заблокирована
11–14 В
Правая передняя дверь разблокирована
Менее 1 В
3B-13 - масса
W - масса
Вход датчика разблокировки левой передней двери
Левая передняя дверь заблокирована
11–14 В
Левая передняя дверь разблокирована
Менее 1 В
3B-14 - масса
GR - масса
Вход датчика разблокировки левой задней двери
Левая задняя дверь заблокирована
11–14 В
Левая задняя дверь разблокирована
Менее 1 В
3B-24 - масса*2
LA-LG - масса
Источник питания подсветки цилиндра ключа зажигания (катушки электронного ключа зажигания)
Всегда
11–14 В
3B-24 - масса*4
LG - масса
Источник питания лампы рассеянного освещения панели приборов (лампы панели приборов в сборе)
Всегда
11–14 В
3B-25 - масса*3
BE - масса
Источник питания лампы освещения правого углубления для ног (лампы освещения салона № 1 в сборе)
Всегда
11–14 В
3B-26 - масса*5, *6
R - масса
Источник питания лампы подсветки внутренней ручки передней двери (лампы освещения салона № 1 в сборе)*5 и лампы подсветки внутренней ручки задней двери (лампа освещения салона № 2 в сборе)*6
Всегда
11–14 В
3B-27 - масса*3
B - масса
Источник питания лампы освещения левого углубления для ног (лампы освещения салона № 1 в сборе)
Всегда
11–14 В
3B-29 - масса
G - масса*1
LA-G - масса*2
Выходной сигнал управления системы управления освещением салона при посадке
Правая и левая лампы индивидуального освещения (Лампа индивидуального освещения (вещевой ящик в облицовке крыши в сборе)) и подсветка цилиндра ключа зажигания (катушка электронного ключа зажигания)*2 выключены (под управлением при помощи системы управления освещением салона при посадке)
11–14 В
Правая и левая лампы индивидуального освещения (Лампа индивидуального освещения (вещевой ящик в облицовке крыши в сборе)) и подсветка цилиндра ключа зажигания (катушка электронного ключа зажигания)*2 включены (под управлением при помощи системы управления освещением салона при посадке)
Менее 1 В
3D-19 - масса
LA-B - масса
Источник питания ламп освещения багажного отделения № 1 и лампы освещения проема двери
Реле DOME CUT включено
11 – 14 В
Реле DOME CUT выключено
Менее 1 В
3D-24 - масса
G - масса
Вход выключателя освещения проема левой задней двери
Левая задняя дверь открыта
менее 1 В
Левая задняя дверь закрыта
11–14 В
3D-34 - масса
LA-GR - масса
Входной сигнал выключателя освещения проема двери багажного отделения (замок двери багажного отделения в сборе)
Дверь багажного отделения открыта
менее 1 В
Дверь багажного отделения закрыта
11–14 В
K51-20 (LSWR) - масса
L - масса
Вход датчика разблокировки правой задней двери
Правая задняя дверь заблокирована
11–14 В
Правая задняя дверь разблокирована
Менее 1 В
K52-1 (FLCY) - масса
W - масса
Вход выключателя освещения проема левой передней двери
Левая передняя дверь открыта
менее 1 В
Левая передняя дверь закрыта
11–14 В
K52-2 (FLCL) - масса
G - масса
Выход управления лампой освещения проема левой двери в сборе
Лампа освещения проема левой двери в сборе выключена
11–14 В
Лампа освещения проема левой двери в сборе включена
Менее 1 В
K52-3 (FRCL) - масса
L - масса
Выход управления лампой освещения проема правой двери в сборе
Лампа освещения проема правой двери в сборе выключена
11–14 В
Лампа освещения проема правой двери в сборе включена
Менее 1 В
K52-6 (FRCY) - масса
BE - масса
Вход выключателя освещения проема правой передней двери
Правая передняя дверь открыта
менее 1 В
Правая передняя дверь закрыта
11–14 В
K52-20 (TCYL) - масса
GR - масса
Выходной сигнал управления лампы освещения багажного отделения в сборе № 1
Лампа освещения багажного отделения № 1 в сборе выключена
11–14 В
Лампа освещения багажного отделения № 1 в сборе включена
Менее 1 В
K53-20 (LED1) - масса*4
W - масса
Выходной сигнал управления лампы рассеянного освещения панели приборов (лампы панели приборов в сборе)
Лампа рассеянного освещения панели приборов (лампа панели приборов в сборе) выключена
11–14 В
Управление затемнением лампы рассеянного освещения панели приборов (лампы панели приборов в сборе) (затемнение)
Формирование импульсов
Полная яркость лампы рассеянного освещения панели приборов (лампы панели приборов в сборе)
Менее 2,2 В
K53-21 (LED2) - масса*5, *6
R - масса
Выходной сигнал управления лампы подсветки внутренней ручки передней двери (лампы освещения салона № 1 в сборе)*5 и лампы подсветки внутренней ручки задней двери (лампа освещения салона № 2 в сборе)*6
Лампа подсветки внутренней ручки передней двери (лампы освещения салона № 1 в сборе)*5 и лампы подсветки внутренней ручки задней двери (лампа освещения салона № 2 в сборе)*6 выключена
11–14 В
Управление затемнением лампы подсветки внутренней ручки передней двери (лампы освещения салона № 1 в сборе)*5 и лампы подсветки внутренней ручки задней двери (лампы освещения салона № 2 в сборе)*6 (затемнение)
Формирование импульсов
Полная яркость лампы подсветки внутренней ручки передней двери (лампы освещения салона № 1 в сборе)*5 и лампы подсветки внутренней ручки задней двери (лампы освещения салона № 2 в сборе)*6
Менее 2,2 В
*1: для моделей с интеллектуальной системой посадки и запуска
*2: для моделей без интеллектуальной системы посадки и запуска
*3: для моделей с лампой освещения углубления для ног
*4: для моделей с лампой рассеянного освещения панели приборов
*5: для моделей с лампой подсветки внутренней ручки передней двери
*6: для моделей с лампой подсветки внутренней ручки задней двери

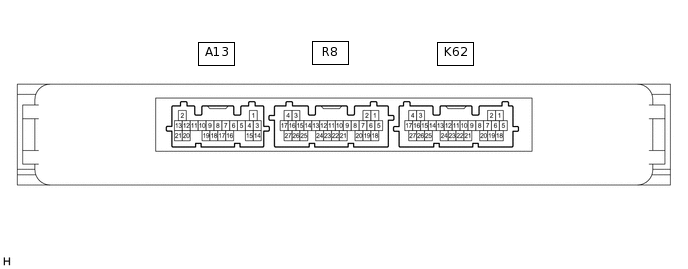

ПРОВЕРЬТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) (для моделей с интеллектуальной системой посадки и запуска)
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
Номера контактов (обозначения)
Цвет проводки
Описание контактов
Условие
Заданные условия
K62-10 (SWIL) - K62-11 (AGND)
W - BE
Выходной сигнал управления подсветкой выключателя зажигания
Подсветка выключателя зажигания включена
11—14 В
Подсветка выключателя зажигания выключена
Менее 1 В
