ПОВОРОТНЫЙ КУЛАК СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже приводятся процедуры (регулировка, калибровка, инициализация или регистрация), которые должны осуществляться после снятия, установки или замены деталей, выполненных в ходе снятия/установки поворотного кулака.

Table 1. Необходимые процедуры после выполнения процедуры

Заменяемая деталь или выполняемая процедура

Необходимые процедуры

Последствия / неработающие функции, если необходимые процедуры не выполняются

Link

Регулирование углов установки передних колес

  1. Удалите данных калибровки "нуля" датчика и системной информации

  2. Выполните калибровку "нуля" датчика замедления и рысканья и сохранение системной информации.

  • Система VSC выключена или неисправна

  • Сохраняются DTC

  • Загорается контрольная лампа скольжения SLIP

  • Контрольная лампа ABS загорается

  • Противоугонная система (датчик наклона)*1

Click here

*1: для моделей с щитком приборов с TFT-дисплеем

Tip:

  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ПЕРЕДНЮЮ ПОЛУОСЬ В СБОРЕ

    Нажмите здесьClick here

  2. СНИМИТЕ ПЕРЕДНИЙ НИЖНИЙ ШАРОВОЙ ШАРНИР В СБОРЕ

    Нажмите здесьClick here

  3. СНИМИТЕ ПОВОРОТНЫЙ КУЛАК

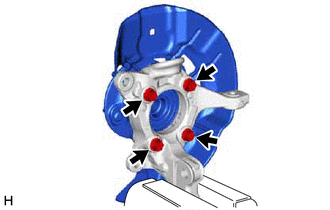

    1. C336701

      Закрепите переднюю полуось в сборе в тисках между алюминиевых пластин.

      Note:

      Не затягивайте тиски слишком сильно.

    2. Выверните 4 болта и снимите ступицу переднего колеса в сборе и защитный кожух переднего дискового тормоза с поворотного кулака.

      Note:

      • Будьте осторожны, чтобы не уронить ступицу переднего колеса.

      • Соблюдайте осторожность, чтобы не повредить ротор датчика частоты вращения или контактные поверхности.

      • Примите меры по предотвращению попадания посторонних частиц на ротор датчика частоты вращения и контактные поверхности.
