ПРАВАЯ ПОДУШКА БЕЗОПАСНОСТИ ЗАНАВЕСОЧНОГО ТИПА В СБОРЕ (для моделей с задним сиденьем № 2) СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже описаны необходимые процедуры (регулировка, калибровка, инициализация или регистрация), которые должны быть выполнены после установки, снятия или замены деталей при снятии/установке подушки безопасности занавесочного типа в сборе.

Table 1. Необходимые процедуры после снятия / установки / замены деталей
Заменяемая деталь или процедура	Необходимые процедуры	Последствия / неработающие функции, если необходимые процедуры не выполняются	Link
Отсоедините провод от отрицательного вывода аккумуляторной батареи.	Сохраните в памяти нейтральное положение рулевого колеса	Система LKA/LDA	Click here
		Интеллектуальная система ультразвуковой локации*1
		Предаварийная система безопасности
		Система освещения (наружного) Фары адаптивного головного бокового освещения
		Система адаптивного включения дальнего света
	Двигайтесь на автомобиле до тех пор, пока работа системы запуска и останова не будет разрешена (приблизительно 15 - 60 минут)	Система запуска и останова	Click here
	Сохраните в памяти нейтральное положение рулевого колеса	Система помощи при парковке (для моделей с функцией помощи при параллельной парковке)	Click here
		Мониторная система помощи при парковке (для моделей без функции помощи при параллельной парковке)	Click here
		Система панорамного обзора	Click here
	Инициализируйте замок двери багажного отделения	Система управления замками дверей	Click here
	Сброс закрытого положения двери багажного отделения	Система автоматизированного привода двери багажного отделения	Click here

*1: При выполнении настройки с помощью GTS.

Нажмите здесьClick here Click here

Tip:

Порядок выполнения работ одинаков для правой и левой стороны.
Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

МЕРЫ ПРЕДОСТОРОЖНОСТИ

CAUTION:
Перед началом обслуживания тщательно изучите раздел "Меры предосторожности".

Нажмите здесьClick here

Note:
После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи.

Нажмите здесьClick here
ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

CAUTION:
После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

Note:
После подсоединения провода необходимо инициализировать некоторые системы.

Нажмите здесьClick here Click here
СНИМИТЕ ОБИВКУ КРЫШИ В СБОРЕ

Нажмите здесьClick here

СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ЗАНАВЕСОЧНОГО ТИПА В СБОРЕ

	Сторона разворачивания

CAUTION:

При помещении подушки безопасности занавесочного типа в сборе на хранение ее следует укладывать поверхностью, в направление которой происходит развертывание, вверх.

Note:

Снятие подушки безопасности занавесочного типа в сборе следует производить с помощниками, которые должны удерживать подушку для предотвращения ее изгибания.

Убедитесь, что зажигание выключено.
Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.

CAUTION:
После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

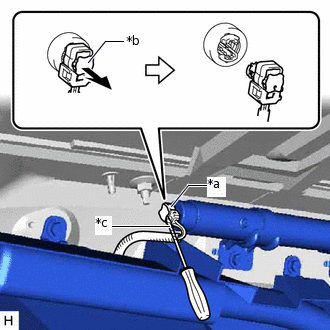

*a	Разъем подушки безопасности
*b	Замок разъема подушки безопасности
*c	Защитная клейкая лента

Отверткой с обернутым защитной клейкой лентой концом освободите замок разъема подушки безопасности и отсоедините разъем подушки безопасности.

Note:

При разъединении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

С помощью круглогубцев извлеките 6 штифтов из 6 фиксаторов (A).

Note:

Действуйте осторожно, чтобы не повредить контакты.

Снимите 6 фиксаторов с кузова автомобиля, как показано на рисунке, освободив 2 захвата каждого фиксатора (A) с помощью 2 отверток.

Tip:
Снимите 6 фиксаторов (A) и подушку безопасности занавесочного типа в сборе с кузова автомобиля как один узел.
Удерживая подушку безопасности занавесочного типа в сборе, выверните 8 болтов, расцепите 5 фиксаторов (В) и снимите подушку безопасности занавесочного типа в сборе.
Снимите 6 фиксаторов (A) и 2 распорные шайбы с подушки безопасности занавесочного типа.

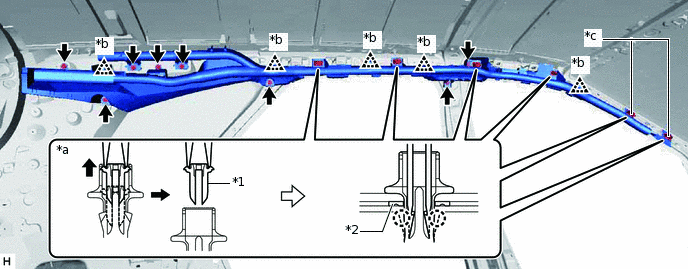

*1	Колпачок	*2	Дистанционная шайба
*a	Фиксатор (A)	*b	Фиксатор (B)
*c	Положение дистанционной шайбы	-	-
